Основная статья: Из Истории российской энергетики

Проект «Ч»

В двадцати километрах от Чусового обнаружены следы грандиозной «стройки века», которую в глубокой тайне вели долгие годы...

Строительство Понышской ГЭС. Кухня 3-го отделения Понышлага. 1943. ГАРФ.






Следы очередной стройки века привели меня в одно из самых глухих и загадочных мест в Пермской области - поселок Центральный Чусовского района. Здесь находится знаменитая ИК-35 особого режима. В этом месте отбывают срок около четырехсот убийц, насильников и рецидивистов со всей страны.

От железнодорожной станции Всесвятская до колонии по лесной проселочной дороге мы едем на «жигулях» заместителя командира ИК-35 по воспитательной работе Александра Лагуткина:

- На самом деле последних политзаключенных в СССР освободили не из «Перми-36», где сейчас музей, а из нашей колонии, - с оттенком гордости за свою историческую зону объясняет он, - которая была политической с 1972 по 1991 годы.

На въезде в режимный поселок в будке заключенный-самоохранник в робе поднимает шлагбаум. Мы проезжаем мимо нескольких многоквартирных домиков, в которых живут в основном сотрудники и пенсионеры колонии.

Наша цель: музей ИК-35. На пороге нас встречает добродушной улыбкой ветеран исправительной службы, в прошлом заместитель командира роты охраны Владимир Кургузов, который и создал этот музей.

Уроженец города Горького Владимир Кургузов попал в поселок Центральный восемнадцатилетним солдатом-срочником в 1961 году.
- В шестидесятые годы в окрестностях поселка до реки Чусовой мы находили трубы от буровых вышек, - рассказывает Владимир Кириллович. - Эти трубы собирали и использовали для нужд колонии. По берегам реки были разработаны каменные карьеры, производилась чистка леса. Мы не знали, что это делается для строительства ГЭС - государственная тайна. Хотя строительство Чусовской гидроэлектростанции предусматривал еще ленинский план ГОЭЛРО 1920 года.
Владимир Кургузов показывает главную изюминку музея: некогда совершенно секретные документы проекта «Ч» - строительства каскада гидроэлектростанций на Чусовой, которые удалось обнаружить при создании музея в 1998 году в архивах КГБ.
Судя по документам, стройка века неоднократно переносилась. Сначала на 3-ю пятилетку 1938-1942 годов. В связи с чем в конце 30-х на притоках Чусовой Поныше и Шайтанке выросли поселки спецпереселенцев. Но планы отодвинула война. Тогда на месте будущего поселка Центральный появился лагерь для военнопленных.
Очередная попытка построить Чусовскую ГЭС была предпринята в 1946 году. Передо мной на столе лежит когда-то совершенно секретный приказ «с двумя нолями» о создании «Понышстроя» от 1946 года, который в ИК-35 считают началом истории своей колонии. Приказ предусматривал развертывание пяти лагерей: «9-й километр» (в 9 км от города Чусового вверх по реке на месте предполагаемого строительства Вашкорской ГЭС), «Торино» и «Створ» (в 25 км от Чусового в «створе» будущей Понышской ГЭС), в поселке Всесвятский на ближайшей железнодорожной станции и «Центральный лазарет» (будущий поселок Центральный). В 1947 году в «Понышстрое» уже трудились 4424 заключенных, причем все время приходили новые этапы, пополнявшие число строителей коммунизма.
- В 1946 году здесь был спецрежим, - рассказывает Владимир Кургузов. - Сюда пригоняли оставшихся в живых осужденных по 58-й и 64-й статьям «контрреволюционеров» с Воркуты после подавления лагерных бунтов. А в некоторых документах кроме спецрежима колония проходит и как штрафной лагерный пункт.
Штрафные лагпункты Александр Солженицын в своем «Архипелаге...» сравнивает с лагерями уничтожения, заключенным которых редко удавалось остаться в живых. В земле в безымянных могилах на берегу Чусовой и лежит большинство «контрреволюционеров», разработавших ценой своей жизни каменные карьеры для ГЭС.
- Все здесь на костях стоит! - обводит кругом рукой Александр Лагуткин.
Но ни одну из трех намечавшихся электростанций - Вашкурскую, Понышскую ГЭС на реке Чусовой и Понышскую ГАЭС на реке Поныш «контрреволюционеры» так и не построили. Скорее всего из-за принципа тотального обмана, господствовавшего в хозяйственной жизни сталинского ГУЛАГа. «Никто нарочно этот принцип не закладывал, - пишет бывший политзаключенный Рудольф Веденеев, - система такая. Дорога Соликамск - Ныроб была построена пять раз! Пять раз начальство докладывало о досрочном окончании строительства, пять раз списывало затраты, получало премии и медали, а дороги нет до сих пор».
После прихода к власти Хрущева в 1956 году режим в лагере изменили на более мягкий «особый»: политических заменяли на особо опасных уголовников. А в 1962 году режим стал еще мягче: усиленный. В колонию пригнали не каких-нибудь страшных «контрреволюционеров», а всего лишь убийц и насильников, «загремевших» за тяжкие преступления по первой ходке.
О строительстве ГЭС (что строят, не знали ни заключенные, ни большая часть лагерной охраны) уже не вспоминали. Лесопункты на берегу реки - «9-й км», «Торино», затем и «Створ» - закрывали один за другим.

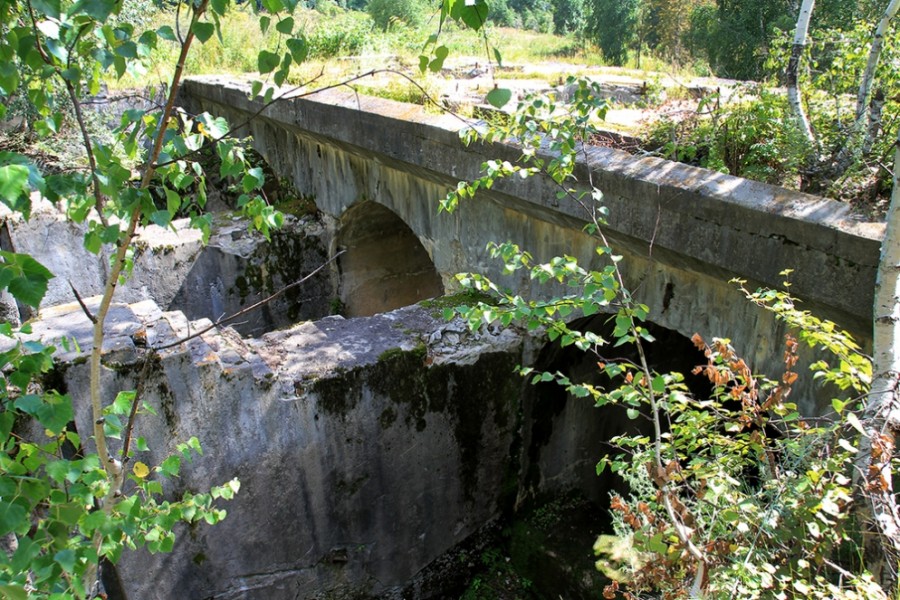

Разбитая, заросшая колючими кустами восемнадцатикилометровая заброшенная лесная дорога ведет от поселка Центральный на Створ. Шестьдесят лет назад для гонимых по этапу истощенных, разутых «контрреволюционеров» это был очень тяжелый путь. Сегодня при хорошей погоде его легко пройти за четыре часа.
Вот и сам лагерь - то, что от него осталось, - выстроившиеся цепочкой вдоль реки развалины домов из известняка, видимо, с разработанного неподалеку каменного карьера. Это, скорее всего, административные здания или жилища охраны. Ниже, в логу, когда-то хоронили заключенных, но ни крестов с фамилиями или номерами, ни даже печальных могильных холмиков нет.
В глубине берега есть район, который рыбаки называют «Берлин». Видимо, здесь когда-то держали военнопленных. В Берлине имелась угольная шахта, засыпанная после неудавшегося побега группы заключенных, прорывших из шахты подземный ход.
- Старожилы рассказывали, что был один удачный побег, - говорит Владимир Кургузов. - В лагере сидел после войны бывший разведчик, боевой офицер. Ему удалось обезоружить и связать охранника и уйти вместе с карабином. Но потом его все-таки поймали.
Над Створом на берегу возвышается камень Печка, который должен был стать частью плотины ГЭС. Сегодня он - одна из туристских достопримечательностей. Я пытаюсь подняться на вершину, где когда-то стояла вышка охраны. Когда-то отсюда было видно далеко во все стороны. Берег в то время вычистили от леса подчистую. Так что даже теперь там, где когда-то возвышались могучие лиственницы и сосны-великаны, лишь кусты да небольшой подлесок из тоненьких березок и лип.
Теперь ясно, почему так варварски в советские годы вырубали леса по берегам реки Чусовой (до 1917 года такие вырубки были запрещены). Еще с 1920 года, когда строительство Чусовской ГЭС было определено планом ГОЭЛРО, здесь расчищали ложе для будущего водохранилища.
Планы были грандиозные. Кроме Понышской и Вашкурской ГЭС был разработан проект Нижне-Чусовской ГЭС в районе поселка Верхнечусовские Городки. А выше по реке уже в Свердловской области должны были встать еще семь меньших по масштабу гидроэлектростанций. Так что все берега великой уральской реки от ее устья, затопленного водами Камской ГЭС, до верховьев в районе Свердловска превратились бы в одно сплошное водохранилище. Все силы реки на 100 процентов были бы использованы для получения электричества. Кроме того, Чусовая была бы обязана полностью снабжать водой Свердловск. А в случае осуществления запланированного строительства канала до реки Исеть - еще и Челябинск. Такой полной эксплуатации всех ресурсов реки история еще не знала!
В 1980 году вышло очередное постановление ЦК КПСС о строительстве Понышской ГЭС. На этот раз оно было запланировано на 1988-2000 годы. Но в связи с перестройкой и распадом СССР последняя, четвертая попытка, как и все предыдущие, так и не осуществилась.
...Бетонные тиски гидроэлектростанций не сковали берега Чусовой. И только исправительная колония особого режима в прибрежных лесах осталась памятником грандиозных социалистических планов.

Строительство Понышской ГЭС. Уборная на участке 3 -го отделения Понышлага. 1943. ГАРФ.


Строительство Понышской ГЭС. Бараки на участке 3-го отделения Понышлага. 1943. ГАРФ


Источник


26 мар, 08:00
0 0

Выступление передвижного цирка на стройке Новосибирской ГЭС

В Советском Союзе был популярен передвижной цирк – специальные труппы гастролировали по разным площадкам, чаще всего под открытым небом. Такой цирк был и в Новосибирске. Летом 1956 года цирк приехал на стройку Новосибирской ГЭС. Воздушный гимнаст Людмила Урсолова на большой высоте без страховки исполнила опасный номер «Под куполом цирка», зацепившись за стрелу строительного крана и удерживаясь на ней в разных положениях, в том числе с помощью зубов.




23 мар, 10:00
0 0

Энергия из воздуха, первые шаги: Балаклавская ВЭС

Оригинал взят у strangernn в Энергия из воздуха, первые шаги: Балаклавская ВЭС


самая большая из довоенных ВЭС, станция в Балаклаве (кликабельно)

Ветроэлектростанция почти на 100 кВт была построена под Балаклавой, оказывается, еще в 1931 году. Как видите, это был не какой-то там небольшой ветрячок, в обозначении станции Д-30 - 30 означало диаметр трехлопастного ротора. Высота же самой башни, от земли до гондолы, составляла около 20 метров. Более чем пятиметровое расстояние от земли до нижней точки прохождения лопастей и безопасность обеспечивало, и от попадания в слой заторможенного трением о землю воздуха избавляло. В результате, при довольно умеренном для данного места ветре в 11,5 м/с была получена мощность в 93 кВт. В принципе, учитывая использованное оборудование, существенно больше взять было нельзя (хотя, по современным оценкам, с таким ротором можно взять в 3-5 раз больше).


В качестве генератора использовался асинхронный электродвигатель, мощностью в 125л.с. (91,8 кВт), так что и 93 - уже немного за пределами его возможностей, а уж зарегистрированные почти 120(!) кВт, - совсем фантастика. Конечно, ограничение по мощности искусственное, и максимальные допустимые обороты достигались ротором задолго до максимальной скорости ветра, а потом лопасти начинали флюгироваться, чтобы не сжечь импровизированный генератор. Обидно, конечно, ничего не скажешь, - но на тот момент у конструкторов не было достаточно компактного электрогенератора большей мощности. С другой стороны, выдавать мощность будет немного ровнее, как мне кажется, выйдя на номинал при относительно еще небольшом ветре. Тоже дело.

Генератор был соединен через кольцевой то­косъемник в блок с повышающим трансформатором 100 Ква, 0,23/6 кВ и присоединен к воздушной линии напряжением 6 кв (схема). Первоначальный пуск двигателя производился вручную. По достижении синхронной скорости вращения генератор автоматически подключался к сети с помощью центробежного механизма, контакт которого замыкал цепь катушки электромагнитного контактора в главной цепи генератора. Для этого был использован небольшой центробежный регулятор от паровой машины, соединенный с одним из валов передачи ветродвигателя, производивший включение генератора с точностью 1% от номинальной скорости вращения. При падении скорости ветра генератор автоматически отключался от сети (схема).

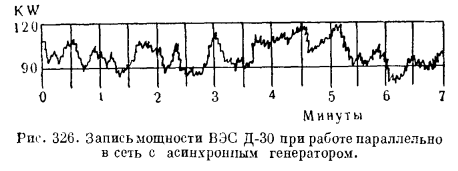

Конечно, к нагрузке станция подключалась не одна. Ветер дело ненадежное, и работала она как вспомогательная на одной линии с паровой (с торфяным отоплением, как пишут) электростанцией под Севастополем, которая изменениями своего режима компенсировала неравномерность выработки энергии на ВЭС.


разрушенная Балаклавская ВЭС (кликабельно)

Отдельного упоминания заслуживает сама конструкция станции. Башня, разработанная инженером В. Г. Шуховым (тем самым) имела систему ориентации по принципу голландских мельниц, только с электроприводом. На гондоле имелся флюгер и пара реле. При изменении направления ветра флюгер замыкал реле, и электродвигатель на "ноге" крутил башню до тех пор, пока флюгер не "отпускал кнопку". При этом, в системе управления была реализована задержка, чтобы не дергать башню по пустякам, при краткосрочных изменениях направления ветра. Несмотря на громоздкость, конструкция интересна тем, что в ней очень мало нехороших изгибающих башню усилий, в основном, чистое сжатие. Однако, в конструкции ВЭС очень много архаичных черт, включая наклонный ротор, а в совокупности - Балаклавская ВЭС, конечно, была эдаким ветряком-динозавром, доведенной до предела технологией голландских ветряных мельниц. Больше по такой схеме ветряков не строили.

Балаклавская ВЭС проработала 11 лет, до 1942 года, когда она была разрушена в ходе боевых действий.
+ еще парочка фотографий станции

3 мар, 19:00
0 0

Первая ГЭС Российской империи.

Оригинал взят у konst_ranet в Первая ГЭС Российской империи.


Как же так произошло, что не где-то в Центральной России, а именно на Алтае, в затерянном на окраине Российской империи глухом уголке, возникло столь сложное и передовое по тем временам сооружение? Чтобы понять это, необходимо сделать небольшой экскурс в историю.
Березовская ГЭС, Зыряновск, 1892г.      Березовская ГЭС, машзал, 1892 г.
Березовская ГЭС, Зыряновск, 1892 г.

В начале XVIII века уральский промышленник Акинфий Демидов, узнав о богатых залежах руд, завел горнозаводское дело на Алтае. Рудники его стали называться Колывано-Воскресенскими заводами. Когда пошли хорошие прибыли, царская казна прибрала рудники и плавильные заводы к своим рукам, назвав их Алтайскими заводами. Так возник второй после Урала центр горнорудной и металлургической промышленности в России.

Горное дело и металлургия ставят сложные технические проблемы, требующие смелых инженерных решений. Здесь рождались самые передовые идеи, многие из которых были претворены в жизнь. Вспомним, что именно здесь, в Барнауле, в 1766 году был сконструирован и начал работать первый в мире (за 18 лет до машины Д. Уатта) паровой двигатель. Здесь построена в 1810 году первая в России железная дорога (на конной тяге), а в Колывани на гранильной фабрике делали яшмовые и порфировые вазы, каких до сих пор не знает мир.

В течение ста лет Алтайские заводы давали баснословные барыши царскому Кабинету, как называлось правление рудников. Но в третьей четверти XIX века горное дело на Алтае вступило в полосу глубокого кризиса. Основных причин было две: потеря почти даровой рабочей силы после отмены крепостного права в 1861 году и истощение запасов окисленных (полуразложившихся, близких к поверхности) руд, легко поддающихся переработке и получению из них металла.
Горнорабочие - бергайеры Зыряновского рудника
Горнорабочие-бергайеры Зыряновского рудника (все бородатые).

В недрах оставались большие запасы так называемых сульфидных руд с богатым содержанием металлов. Но беда была в том, что эти руды не умели обогащать и получать из них металлы. Естественно, что Кабинет не хотел терять прибыльное ранее производство и предпринимал попытки к реанимации замерших рудников и заводов. Заодно было решено произвести реконструкцию шахтных устройств и оборудования.

К этому времени рудники и шахты Алтайских заводов уже сильно отставали от аналогичных предприятий Европы и Северной Америки, где в обиход вошли бетон, металлические конструкции, электричество, машины и механизмы. На модернизацию были отпущены большие деньги и посланы лучшие инженерные кадры. В числе их и был столичный инженер Николай Николаевич Кокшаров.

О своих путешествиях по Алтаю Кокшаров рассказывал, что многое пришлось увидеть и перетерпеть: и голодал, жил без сухарей, и горы "ломал", преодолевая "бомы", так на Алтае называются высокие утесы, преграждающие путь вдоль реки. Переваливаешь один хребет за другим, пыль, ветер и лошадей, часто бывало, кормить нечем. Найдешь полянку среди скал и тому рад, что конь не остался голодным.

Кокшаров был не только геологом. Тогда готовились инженеры широкого профиля, а значит, они разбирались и в механике, и в обогащении, и в переработке руд. Будучи энергичным и деятельным, он взялся осуществить одну из самых злободневных задач на руднике: преобразование энергии воды в электрическую. Из всех рудников Алтая именно в Зыряновске эта проблема была наиболее актуальной.

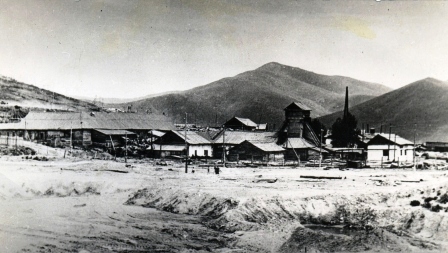

Старая промплощадка Зыряновского рудника
Старая промплощадка Зыряновского рудника.

Как и на большинстве аналогичных предприятий (например, Змеиногорском руднике) основным источником энергии была вода, приводившая в движение водонапорные гидравлические колеса (принцип водяных мельниц, издавна работавших на Руси). Так было и на Зыряновском руднике.

Вода, подведенная по каналу из реки Березовки, крутила огромные, в 6 метров в диаметре, деревянные колеса. Их вращение заставляло работать различные механизмы: дробилки, толчею, токарный станок. Более всего требовали энергии насосы, откачивающие воду из шахт. Но водонапорные колеса стояли далеко от шахт (0,8-1,0 км), и ближе подвести их не представлялось возможным из-за большого уклона (устья шахт располагались выше канала на склоне горы).

Поэтому от гидравлических колес до шахт еще в 30-х годах XIX века было построено сложнейшее передающее устройство из множества бревенчатых шатунов общей длиной, ни много ни мало, около 1 км(!). Но каков при этом был коэффициент полезного действия? Почти 90% энергии терялось из-за трения в шарнирах, а содержание всего этого устройства, называвшегося штанговой водоотливной машиной, обходилось очень дорого, так как требовало постоянных ремонтов. В то же время в промышленность и быт уже входило электричество, выпускались механизмы, динамомашины, генераторы, турбины.

В специально построенном бревенчатом здании были поставлены четыре турбины мощностью в 50 Квт каждая, шкивами соединенные с водонапорным колесом. Полученная энергия теперь освещала производственные помещения, обеспечивая работу телефонной станции, и главное, стало возможным поставить электронасосы для откачки воды из шахт.Одновременно со строительством ГЭС Кокшаров вместе с другими инженерами проводил исследования по обогащению сульфидных руд.
В результате многочисленных экспериментов было принято решение о строительстве обогатительной фабрики, работающей по принципу мокрого выщелачивания руды. Затратив около 750 тыс. рублей, Кабинет в 1892 году построил выщелачивательный завод, однако он не оправдывал надежд и многие годы бездействовал или использовался не по назначению.

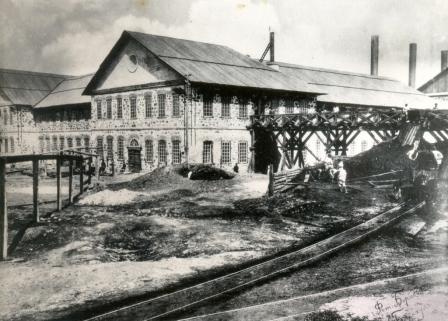

Выщелачивательный завод, Зыряновск, 1900 г
Выщелачивательный завод, Зыряновск, 1900 г.

Здание этой фабрики сохранилось до сих пор и является единственным памятником истории горнопромышленного производства XIX века в Зыряновске.

Что касается гидроэнергетики, то Зыряновский рудник продолжал лидировать в этой области. В 1902 году на горной реке Тургусун французской фирмой была построена мощная ГЭС и линия электропередачи протяженностью в 35 км, но она не проработала и одного дня: весенний паводок снес насыпную плотину, а восстановление ее затянулось на многие годы.
остатки французской ГЭС
Остатки Тургусунской ГЭС.

Это целая эпопея, и как напоминание о ней, в диком таежном ущелье до сих пор сохранились остатки того грандиозного сооружения, являющегося уже вторым памятником индустриализации XIX века в районе.

Источники: Александр Лухтанов «Очерки по истории Казахстанского Алтая» (с сокращениями).
Фотографии взяты здесь: http://www.buhtarma.ru/
http://e-arhiv.vko.gov.kz/




10 янв, 14:01
0 0

Из Истории российской энергетики: Энергетика на спичечных этикетках









22 сен 15, 10:01
0 0

Из Истории российской энергетики: Первая ЭВМ «Свердловэнерго»

Сегодняшним детям трудно поверить, что на заре компьютеризации 40 лет назад ЭВМ мог весить две тонны.

Годом рождения вычислительной техники в энергосистеме можно считать 1972-й, когда по этому вопросу вышел приказ управляющего «Свердловэнерго» В.П. Трачука.


«...Считать работы по созданию и внедрению автоматизированных систем управления важнейшими работами энергосистемы по внедрению новой техники».

Из приказа N184 от 31 августа 1972 г.


Первый состав отдела был немногочисленный, всего 9 человек, и разместился он в одной комнате.

С учетом прохладного отношения к электронно-вычислительным машинам было принято решение осторожное и дешевое: взять старую ЭВМ М-220А в ОДУ Урала.

«Машина была очень тяжелая. Нам пришлось эту громаду железа и проводов (порядка 1,5-2 тонн) тащить по улице, этажам, лестницам…

Подъем ЭВМ на второй этаж требует отдельного подробного описания. Все перетаскивалось и перевозилось на металлической телеге размером приблизительно 1,2х0,6 м с колесами порядка 30 см и рукояткой в виде буквы «Т». Телега была неустойчивая, и тревога за падение груза и за то, что могут пострадать люди, была постоянной. Процедура перемещения начиналась с укладки на лестницы трапов, обвязывания груза веревками, и человек 8-15 тянули телегу по трапам, лестничным маршам, а стойки были весом 250-700 кг».

Из воспоминаний Ю.А. Лебедева, начальника бюро ОАСУ Свердловэнерго с 1974 по 2005 годы


Помещение для ЭВМ готовили долго. Был сделан проект, и Свердловэнергоспецремонт начал крушить стены, строить новые, бетонировать фундамент под стойки ЭВМ, которая заработала в 1975 году. Это была первая ЭВМ Свердловэнерго.

Специалистов для работы на ЭВМ было мало, поэтому приходилось брать людей, имеющих специальности весьма далекие от программирования, эксплуатации и технического обслуживания ЭВМ. Прошло время, и многие из них стали первоклассными специалистами: учителя – по эксплуатации задач, физики – программистами, электрики – электронщиками.

Постепенно ушли в небытие огромные машины, под тяжестью которых оседали полы. Мало того что их заменили легкие и удобные компьютеры, они и впрямь стали персональными.


Сейчас без такого помощника не мыслит себе жизнь ни один из энергетиков, будь он инженер, экономист или бухгалтер.

Источник


21 сен 15, 20:00
0 0

Из Истории российской энергетики: Пуск Челябинской ТЭЦ-3

Челябинская ТЭЦ-3 расположена в северо-восточной части города Челябинска на берегу озера Первое.

Решение о сооружении станции было принято Госпланом в сентябре 1979 года. В октябре была образована дирекция во главе с Леонидом Абрамовичем Кисельманом. Основными направлениями дирекции были определены ревизия проекта на предмет рациональности:


В качестве основного топлива вместо угля принят газ Тюменского Севера

Железобетонный каркас главного корпуса заменен на металлический с железобетонными плитами
Изменена система водоснабжения

Изменена технология водоподготовки

В ходе строительства решались и социальные вопросы. На берегу Первого озера вырос жилой поселок энергетиков. Все работники ТЭЦ-3 были обеспечены жильем, благодаря чему удалось собрать коллектив сильных специалистов со всей страны.

«Строительство длилось долго. Хронический характер носило недофинансироание… Все ресурсы шли в первую очередь на строящиеся Нижневартовскую и Сургутскую ГРЭС-2».

В 1983 году был запущен первый водогрейный котёл пиковой котельной Челябинской ТЭЦ-3. Станция стала снабжать Челябинск теплом.

Через 17 лет после начала строительства станции 1 апреля 1996 года в 13:45 смена Б.Н. Крицына включила в энергосистему Челябэнерго первый энергоблок Челябинской ТЭЦ-3 электрической мощностью 180 МВт и тепловой 260 Гкал/ч. Специалисты сошлись во мнении, что энергоблок Челябинской ТЭЦ-3 – самый экономичный в Уральской зоне, здесь достигнут самый высокий коэффициент использования оборудования (97,2%) и самый низкий расход топлива.

С начала 90-х годов в большой энергетике не происходило ничего подобного.

Пуск энергоблока в рамках дефицитной системы Челябэнерго, которая к тому времени закупала 70% энергии извне, стал приятным сюрпризом для РАО «ЕЭС России».


Пуск блока позволил увеличить температуру сетевой воды в жилых домах и учреждениях на 7 градусов. Вместе с тем возросла подача тепла в город: дополнительные 265 гигакалорий могли обеспечить теплом любой микрорайон города. Почти на 50% увеличилась тепловая мощность электростанции. Теперь крупнейшие предприятия Челябинска, такие как трубопрокатный завод, АО «Мечел», «Уралтрак», «Станкомаш» могли не волноваться о завтрашнем дне. Электроэнергии первого блока с лихвой хватало на все.

Пуск второго энергетического блока, который идентичен первому, был произведен 25-го декабря 2006-го года.

Проектной мощности Челябинская ТЭЦ-3 достигла в июне 2011-го года, после того как был произведен пуск парогазового блока (энергоблок № 3), установленная электрическая мощность которого равна 216.3 МВт.

Этот энергоблок стал первым на Южном Урале, работающим по современной технологии парогазового цикла. КПД ПГУ № 3 при работе в теплофикационном режиме равен 77.4%, в то время как ее удельные расходы топлива на выработку тепло- и электроэнергии на 20% меньше, чем у паросиловых блоков № 1 и 2.

Ввод в эксплуатацию нового энергетического блока позволил ЧТЭЦ-3 стать одной из самых эффективных тепловых станций в регионе.

В настоящее время установленная электрическая мощность ЧТЭЦ-3 составляет 576 МВт, тепловая – 1,325 ГВт (или 1214 Гкал/час).

Источник


21 сен 15, 10:00
0 0

Из Истории российской энергетики: Пуск Пермской ГРЭС

Пермская ГРЭС введена в эксплуатацию 30 июня 1986 года

В 1973 году была выявлена необходимость расширения Пермской энергосистемы, и в том же году начались разработки технических решений новой ГРЭС. К марту 1974 года была выбрана Добрянская площадка и на ней начались изыскательские работы. Первые строители на ней заработали в июле 1975 года. В феврале 1976 года были созданы: Управление строительства (2 февраля) и дирекции Пермской ГРЭС (12 февраля). В том же году началось строительство Пионерной базы, подъездных путей, подстанции, жилья.


Технический проект Пермской ГРЭС был утверждён Советом Министров СССР 6 января 1978 года. Станция изначально строилась под существующих потребителей. Также было запланировано топливо: должны были использовать кизеловские и Кузнецкие угли, но с момента ввода в эксплуатацию в качестве топлива используется природный газ. С 1980 года строительство объявлено Всесоюзной ударной стройкой.

Энергоблоки построены и введены в эксплуатацию в 1986, 1987 и 1990 годах.

Установленная электрическая мощность станции - 2400 МВт (три паросиловых энергоблока единичной мощности 800 МВт).

Установленная тепловая мощность – 620 Гкал/час.

Пермская ГРЭС является одним из основных поставщиков электроэнергии в Уральский и Приволжский регионы и одной из наиболее мощных тепловых электростанций в Европе. Топливом для энергоблоков является природный газ Уренгойского и Ямбургского месторождений, поступающий на электростанцию по ответвлениям от магистральных газопроводов. Выдача мощности в объединенную энергосистему Урала осуществляется по линиям электропередач напряжением 220 и 500 кВ.

18 января 1993 года было проведено акционирование станции. В 2005 году Пермская ГРЭС вошла в состав ОАО «ОГК-1» и с 1 октября 2006 г. является его филиалом.


В настоящее время на Пермской ГРЭС ведется проектирование четвертого блока с применением ПГУ-800. Пуск в эксплуатацию четвертого блока Пермской ГРЭС запланирован на 2015 год. Расширение электростанции является жизненно необходимым проектом, эта задача должна покрыть рост производства и энергопотребления в регионе. Другая цель расширения — своевременная замена выбывающих из строя мощностей (в регионе существует проблема выработки технического ресурса генерирующей отраслью).

Дымовая труба Пермской ГРЭС высотой 330 метров является одной из высочайших дымовых труб в мире.

Источник


20 сен 15, 20:01
0 0

Из Истории российской энергетики: Пуск Ново-Свердловской ТЭЦ

Ново-Свердловская ТЭЦ - самая молодая и самая мощная ТЭЦ в Свердловской области

Ново-Свердловская ТЭЦ расположена в 12 км от Екатеринбурга. Это самая «молодая» и самая мощная станция ОАО «ТГК-9» в Свердловской области.



Станция обеспечивает тепловой энергией Екатеринбург и Березовский.

Строительство Ново-Свердловской ТЭЦ было начато в 1981 году, хотя проектное задание было разработано еще 29 января 1966 года Уральским отделением института "Теплоэлектропроект".

Первый турбогенератор был запущен 22 декабря 1982 года в 11:50. Эта дата и считается днем рождения ТЭЦ.

«Включения в сеть первого турбогенератора на Ново-Свердловской ТЭЦ ждали давно, к нему готовились изо всех сил все цеха и службы станции. Ведь тогда, в 1982 году, качество работы, правильность и своевременность ее выполнения оценивалась в первую очередь "судом высшим" - совестью и ответственностью самого человека, на которого возложена та или иная работа. Именно поэтому пуск станции каждый воспринимал как свой собственный праздник».

Алексей НЕВОЛИН, ветеран Ново-Свердловской ТЭЦ




«На главном щите беспрестанно звонит телефон. Сюда, к начальнику смены Владимиру Шишкину, стекаются сообщения о готовности служб станции к включению генератора в систему. Именинниками выглядят машинист котла Николай Игнатов и машинист турбины Вячеслав Грачев, которые чутко следят за "поведением" котла, турбины и генератора. В помещении группового щита управления котлом и турбиной - алые гвоздики в молочной бутылке».

Из газет за 22 декабря 1982 г.


14 апреля 1983 года был введен в работу котлоагрегат №2, и понадобилось еще шесть лет для того, чтобы пустить в работу все восемь котлов. После этого ТЭЦ вышла на проектную мощность 550 МВт.

Пуск Ново-Свердловской ТЭЦ позволил начать строительство новых жилых микрорайонов Екатеринбурга (тогда - Свердловска) и значительно повысить надежность теплоснабжения существующих районов города.

В 1989 году к тепловыводам ТЭЦ была подключен город Березовский.

Станция проектировалась для сжигания торфа местных месторождений, но из-за недостаточного количества торфа и его низкой калорийности практически с пуска в эксплуатацию первой турбины за основное топливо был принят природный газ. Аварийным топливом является мазут.

В 2001 году проведена реконструкция турбины Т-110/120-130, что позволило увеличить ее мощность на 7 МВт и получить 11 Гкал/ч дополнительной тепловой мощности. В 2005 году проведена реконструкция кровли машинного отделения главного корпуса и реконструкция трубопроводов острого и растопочного пара.

МОНТАЖ ТУРБИНЫ НОВО-СВЕРДЛОВСКОЙ ТЭЦ


СТРОИТЕЛЬСТВО ГРАДИРНИ НОВО-СВЕРДЛОВСКОЙ ТЭЦ


ПУСК ПЕРВОГО ТУРБОГЕНЕРАТОРА НОВО-СВЕРДЛОВСКОЙ ТЭЦ

Источник


20 сен 15, 10:00
0 0

Из Истории российской энергетики: Пуск Чайковской ТЭЦ-18

Чайковская ТЭЦ-18 – самая молодая в Пермском крае. Она является основным источником тепла для потребителей города Чайковский.

Проект строительства станции был выполнен в 1967 году.


31 марта 1970 года Министерство нефтеперерабатывающей и нефтехимической промышленности СССР приказом № 351 утвердило проектное задание на строительство в г. Чайковский теплоэлектроцентрали мощностью 170 тыс. кВт для Пермского завода синтетического каучука с выдачей электрической мощности в объединенную энергосистему Урала и для отопления Чайковского. В качестве топлива для ТЭЦ-18 принят газ с возможностью сжигания угля.

Подготовка площадки для ТЭЦ началась в октябре 1971 года в двенадцати километрах юго-западнее Чайковского. Станция была запущена в 1978 году.

Проектной мощности Чайковская ТЭЦ-18 достигла только в 1983 году. В октябре 1981 года заработала двухтрубная тепловая магистраль “ТЭЦ – город” с диаметром труб 700 мм и протяженностью более 17 км.

Чайковская ТЭЦ используется в качестве экспериментальной площадки для испытаний новой техники и оборудования.

В 1983 году смонтирован и введен в действие головной образец среднеходной мельницы для размола каменных углей производительностью 80 тонн в час, изготовленной по лицензии ФРГ.

В 1993 году совместно с американскими специалистами на ТЭЦ испытана установка по впрыскиванию в дымовые газы сернистого ангидрида. Эта схема позволила довести эффективность газоочистительных установок на пылеугольных станциях до 100 процентов. В 1999 году с участием американской фирмы “Глобал” внедрена схема по подавлению окислов азота в дымовых газах.

В 1990-х годах завод синтетического каучука прекратил потребление пара от ТЭЦ. В связи с этим турбоагрегат №3 с турбиной Р-50-130/13 задействовался с малой нагрузкой и только в зимнее время при низких температурах. Для решения этой проблемы была установлена привключенная турбина Т-30/50-1,28. Уникальность этого проекта состоит в том, что два турбоагрегата (старый и новый) работают единым блоком. Так как новая турбина в своей работе стала использовать пар турбины Р-50, турбоагрегат № 3 работает постоянно и с полной нагрузкой.

Реализация этого инвестпроекта — первый подобный опыт на Урале.

Источник


19 сен 15, 20:01
0 0
