Жигулёвская ГЭС

развернуть

Оригинал взят у Жигулёвская ГЭСe_strannik в Жигулёвская ГЭС

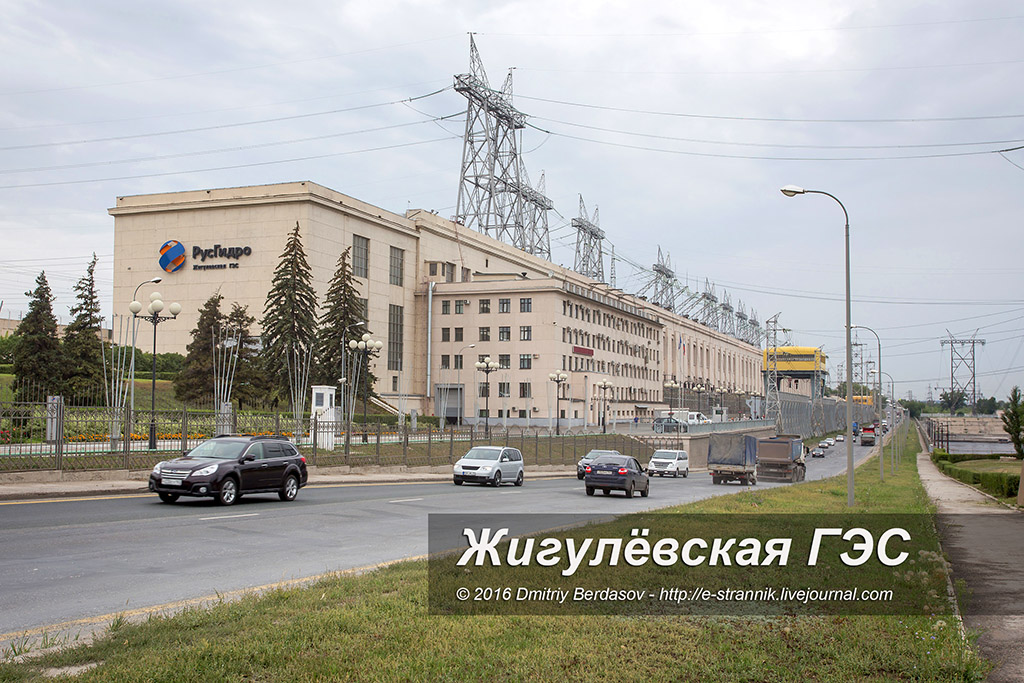

Идея энергетического использования Волги у Самарской Луки была выдвинута еще в 1910 г русским инженером Глебом Кржижановским, ставшим впоследствии председателем комиссии ГОЭЛРО, но она воплотилась в реальность только в послевоенные годы. В 1950 году здесь развернулась гигантская стройка, в ходе которой к 1957 году была построена самая большая в стране плотина Жигулёвской ГЭС (ранее Волжская ГЭС имени Ленина). Станция стала шестой ступенью каскада ГЭС на Волге.

Жигулёвская ГЭС

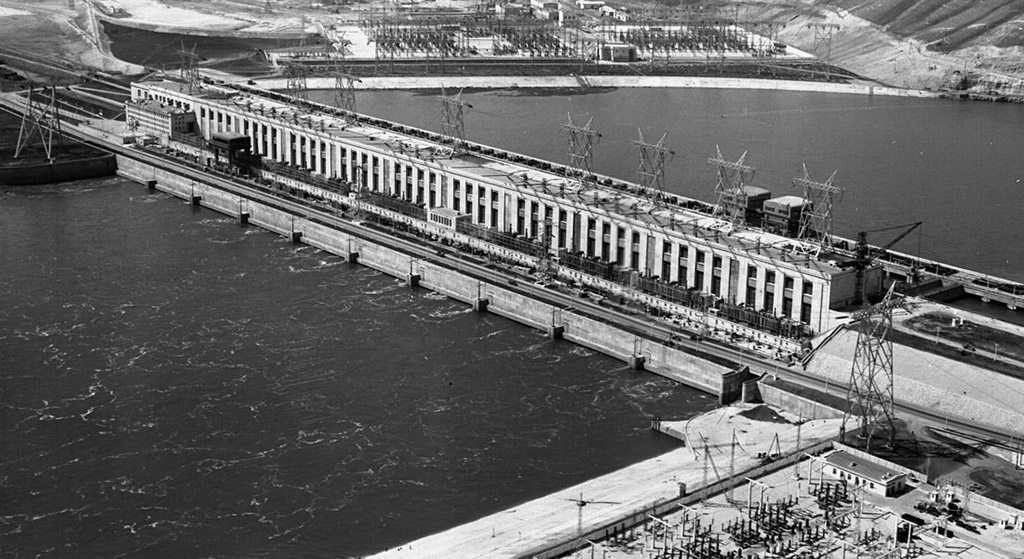

1. Жигулёвская ГЭС представляет собой низконапорную русловую гидроэлектростанцию (здание ГЭС входит в состав напорного фронта). Сооружения гидроэлектростанции включают в себя земляную плотину с сопрягающими дамбами, здание ГЭС с донными водосбросами и сороудерживающим сооружением, водосбросную плотину, судоходные шлюзы с дамбами и подходными каналами, ОРУ 110, 220 и 500 кВ. Установленная мощность электростанции — 2404 МВт.

Жигулёвская ГЭС

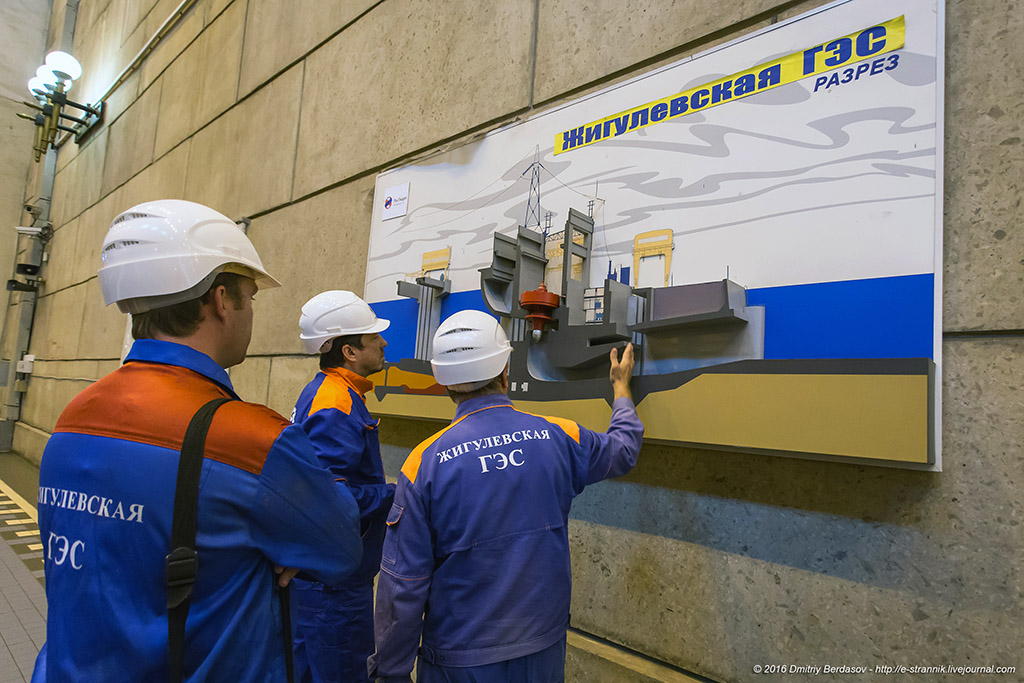

2. Здание ГЭС руслового типа, совмещено с донными водосбросами. Длина здания — 600 м, ширина 100 м, высота — 81,1 м. Конструктивно здание ГЭС выполнено из монолитного железобетона, разделяется на 10 секций. В каждой секции расположены по два агрегата и по четыре донных водосброса, итого на ГЭС имеется 40 донных водосбросов, перекрываемых плоскими аварийно-ремонтными и ремонтными затворами.

Жигулёвская ГЭС

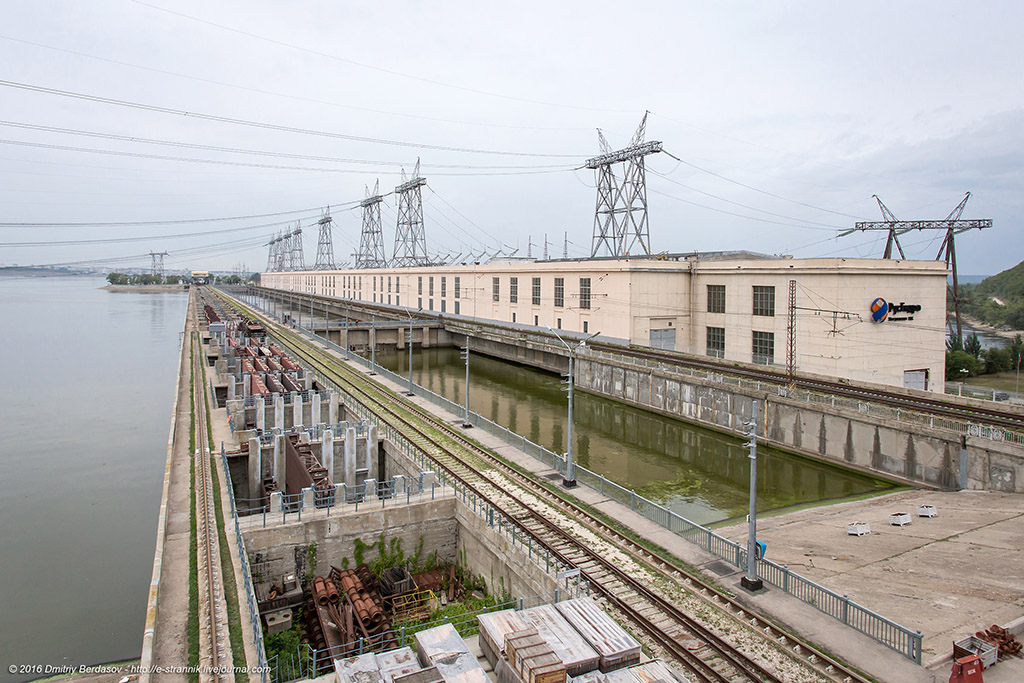

3. Со стороны верхнего бьефа на расстоянии 60 м перед зданием ГЭС расположено сороудерживающее сооружение с сороудерживающими решётками, оперирование которыми производится с помощью козловых кранов. Непосредственно перед зданием ГЭС проложена двухпутная железная дорога.

Жигулёвская ГЭС

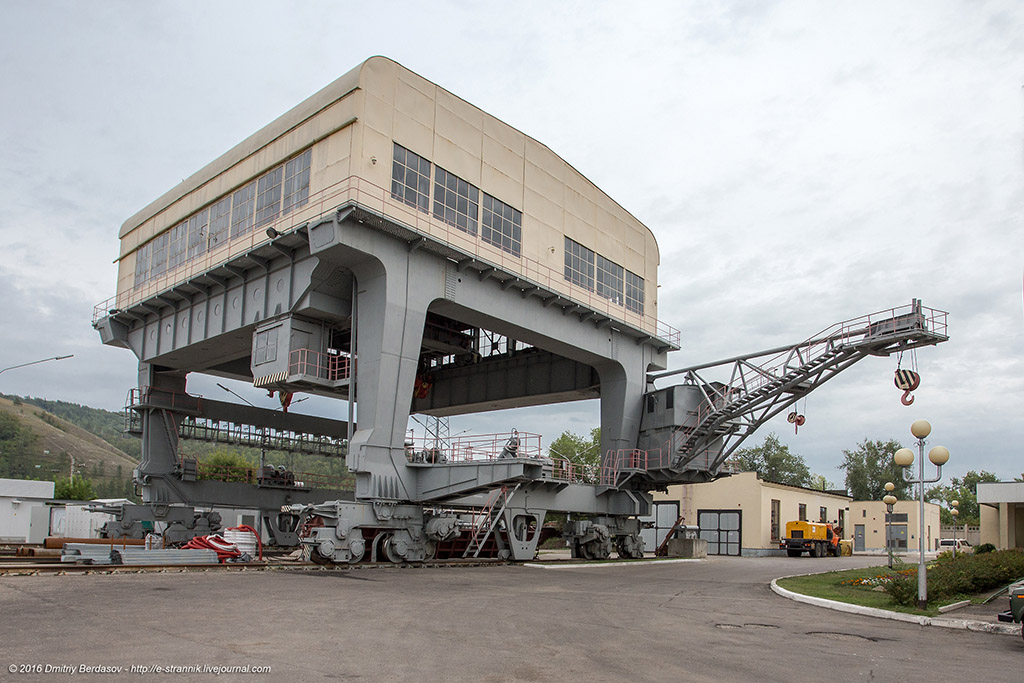

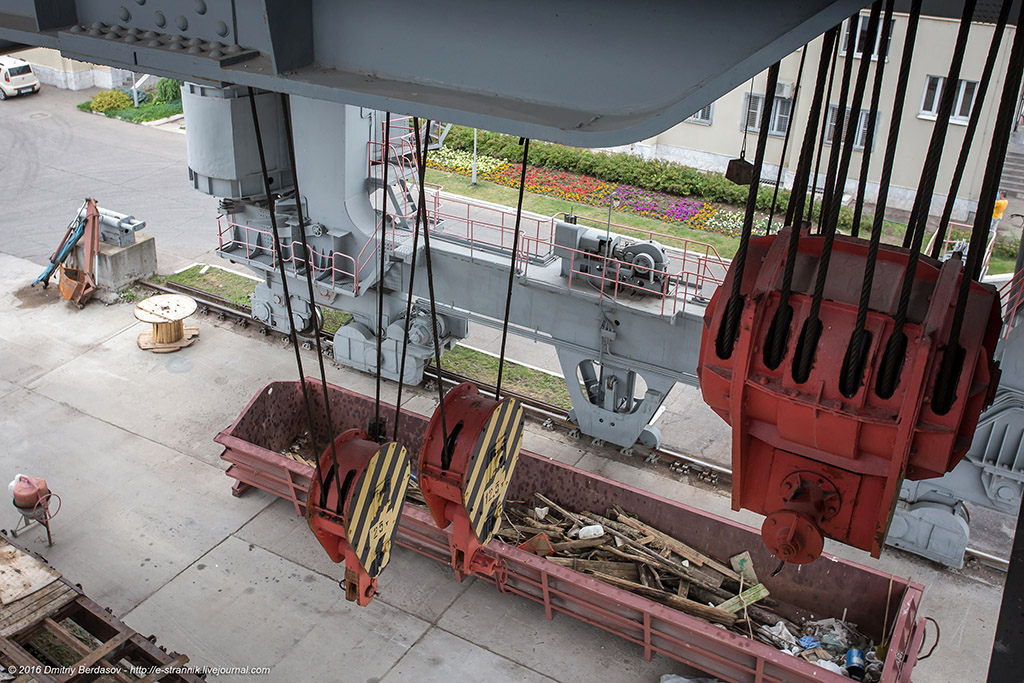

4. Именно с этого гигантского крана грузоподъёмностью 2х125 т, произведенного в ГДР, и была сделана предыдущая фотография.

Жигулёвская ГЭС

5.

Жигулёвская ГЭС

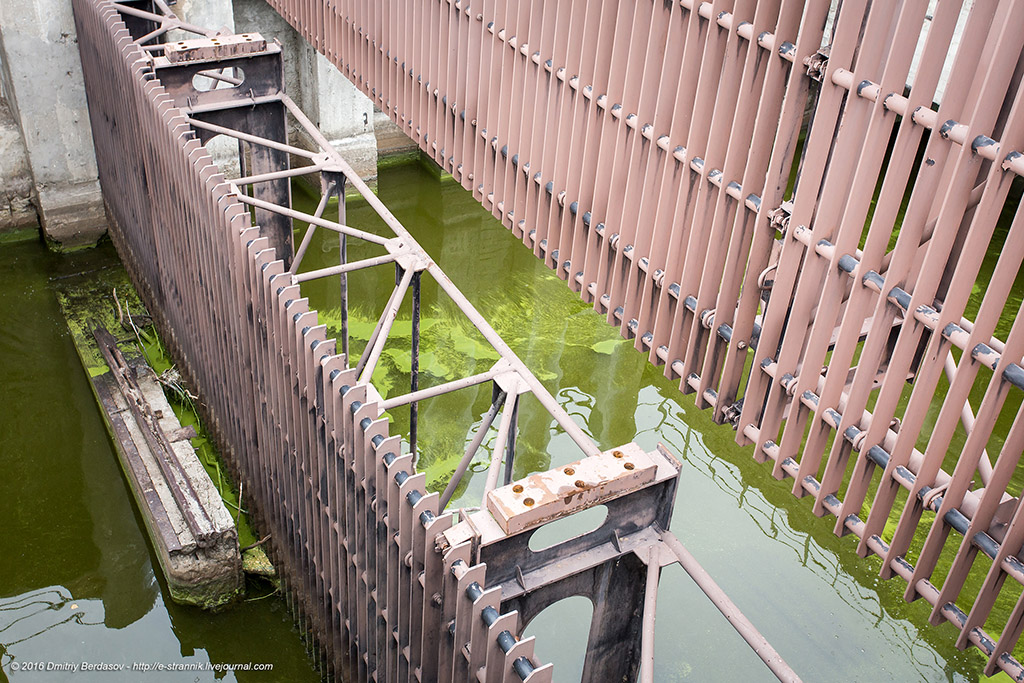

6. Сороудерживающая решетка.

Жигулёвская ГЭС

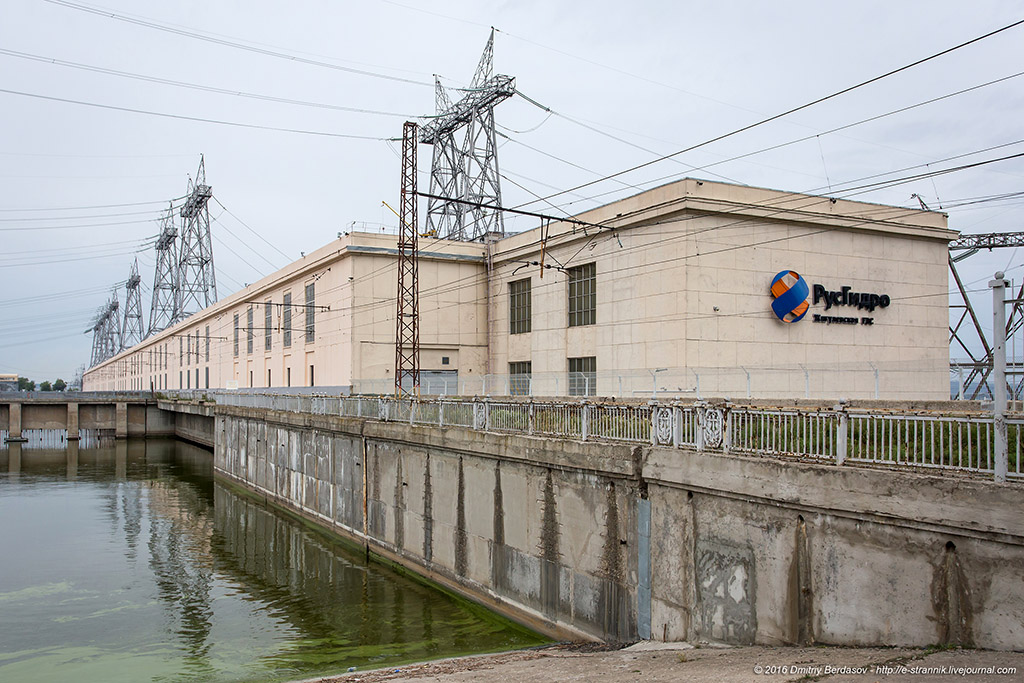

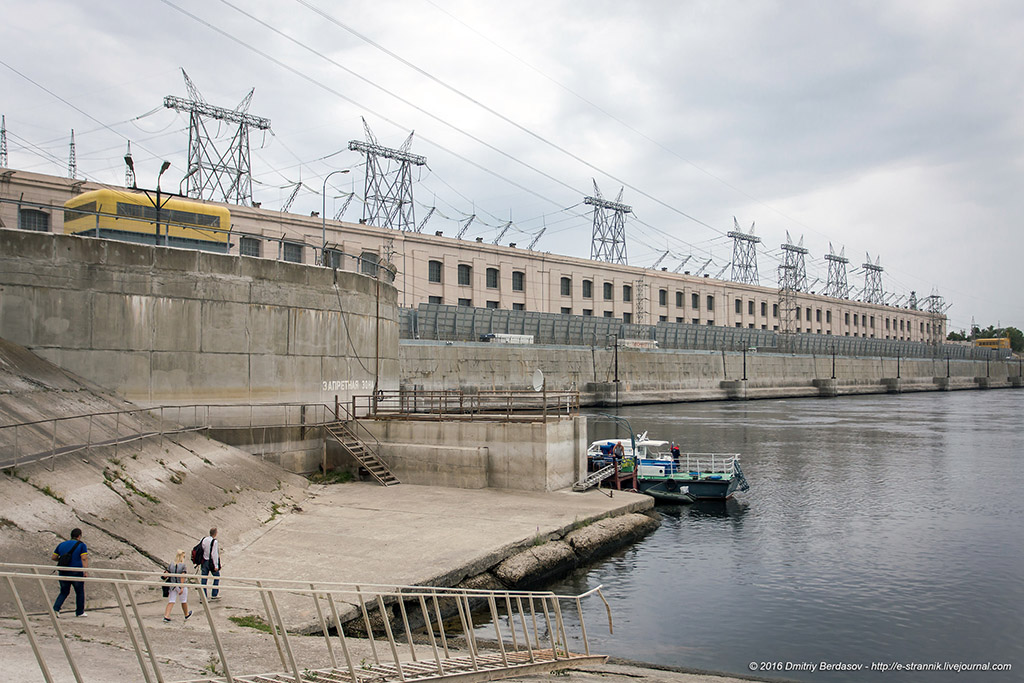

7. Со стороны нижнего бьефа к основному массиву здания ГЭС примыкает пристройка, по которой проложена автодорога. Фундаментная плита пристройки длиной 29,71 м служит водобоем.

Жигулёвская ГЭС

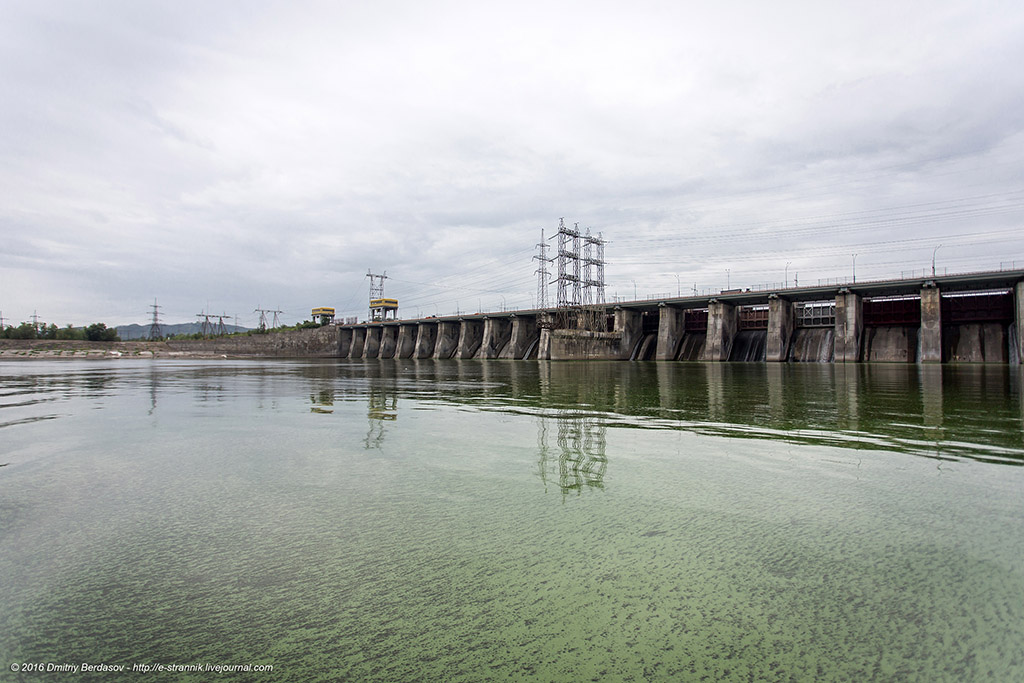

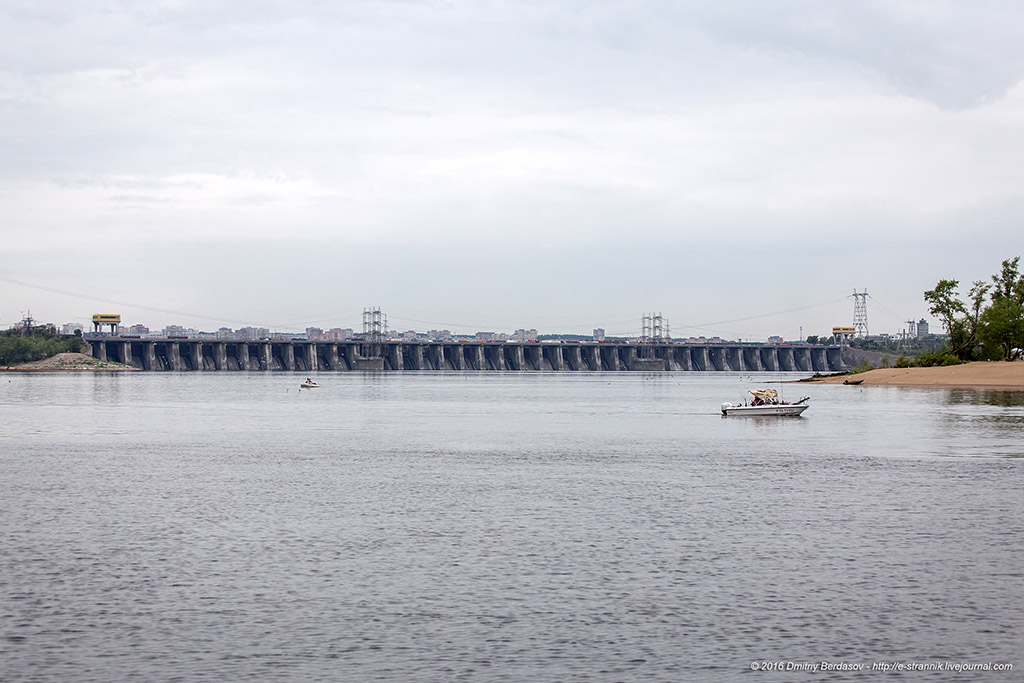

8. Гравитационная бетонная водосбросная плотина длиной 981,2 м, шириной 53 м, высотой 40,15 м. Конструктивно плотина разделяется на водосливную часть, понур, водобой и рисберму. Водосливная часть состоит из 19 секций, в том числе 17 типовых длиной по 52 м и две береговых длиной по 62,6 м.

Жигулёвская ГЭС

9. Водосливной фронт плотины состоит из 38 пролетов по 20 м каждый, перекрываемых плоскими затворами. Оперирование затворами производится тремя козловыми кранами.

Жигулёвская ГЭС

10. Вход в машинный зал ГЭС.

Жигулёвская ГЭС

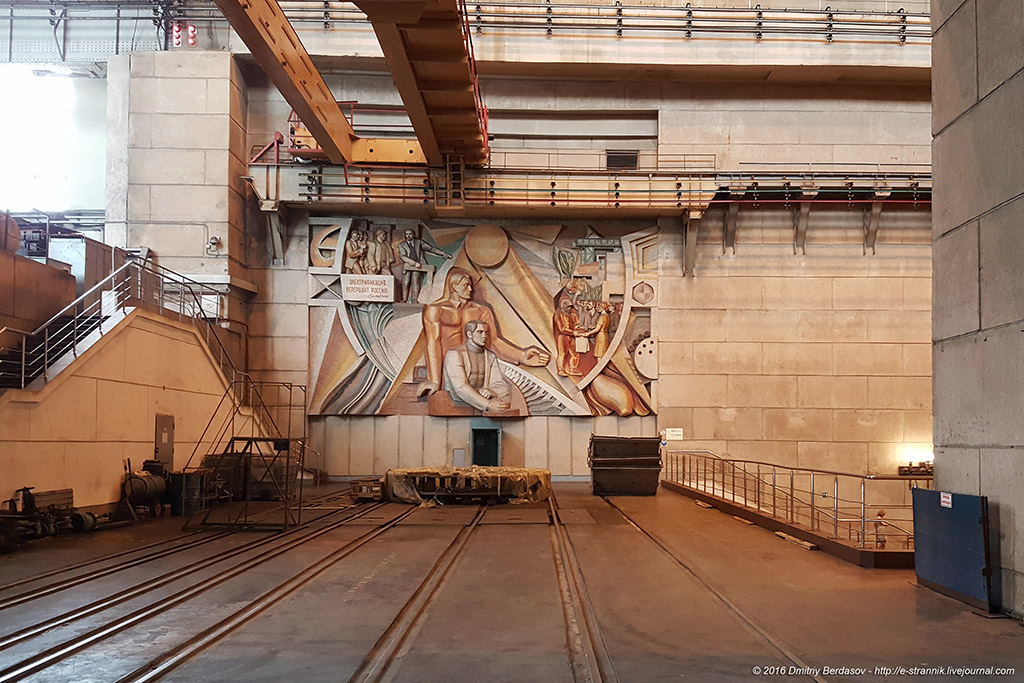

11. Рельефная мозаика изготовлена из гранита 88 различных оттенков!!!

Жигулёвская ГЭС

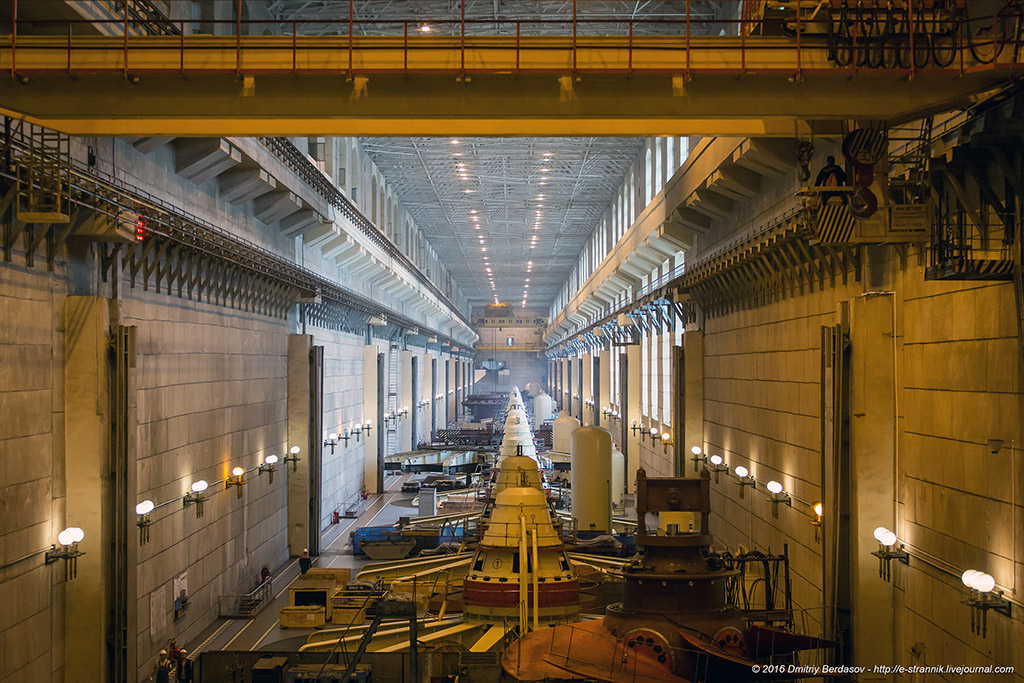

12. В машинном зале ГЭС установлены 20 вертикальных гидроагрегатов: 8 мощностью по 115 МВт, 8 по 125,5 МВт и 4 по 120 МВт.

Жигулёвская ГЭС

13. Гидроагрегаты оборудованы поворотно-лопастными турбинами ПЛ 587-ВБ-930 (8 шт.), 30/877-ВБ-930 (8 шт.) и ПЛ 30/587-ВБ-930 (4 шт.), работающими на расчётном напоре 20 м.

Жигулёвская ГЭС

14.

Жигулёвская ГЭС

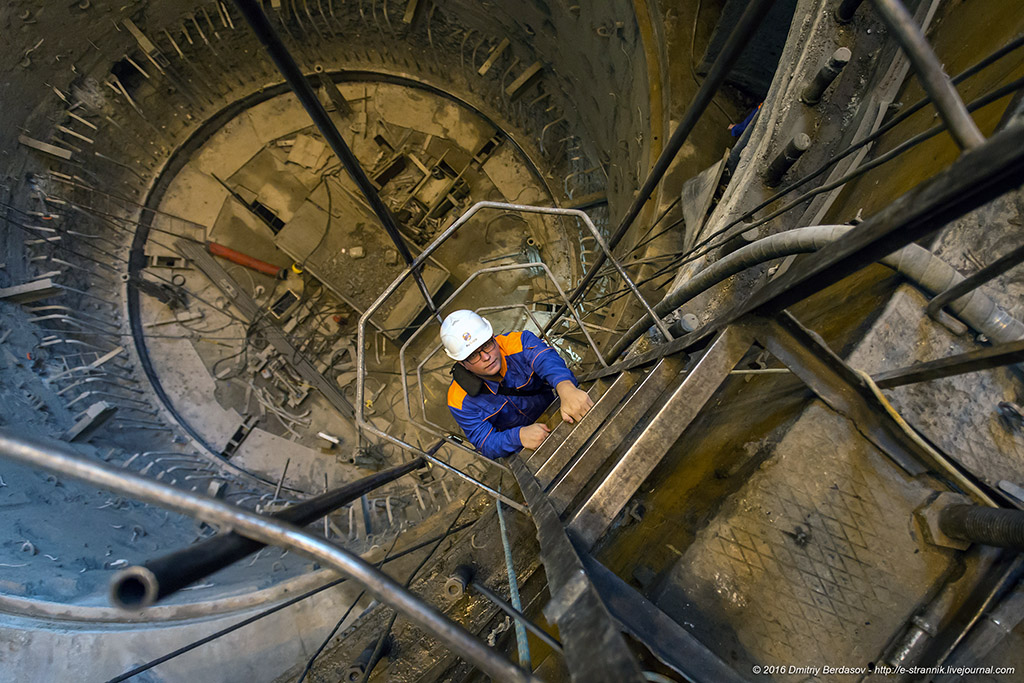

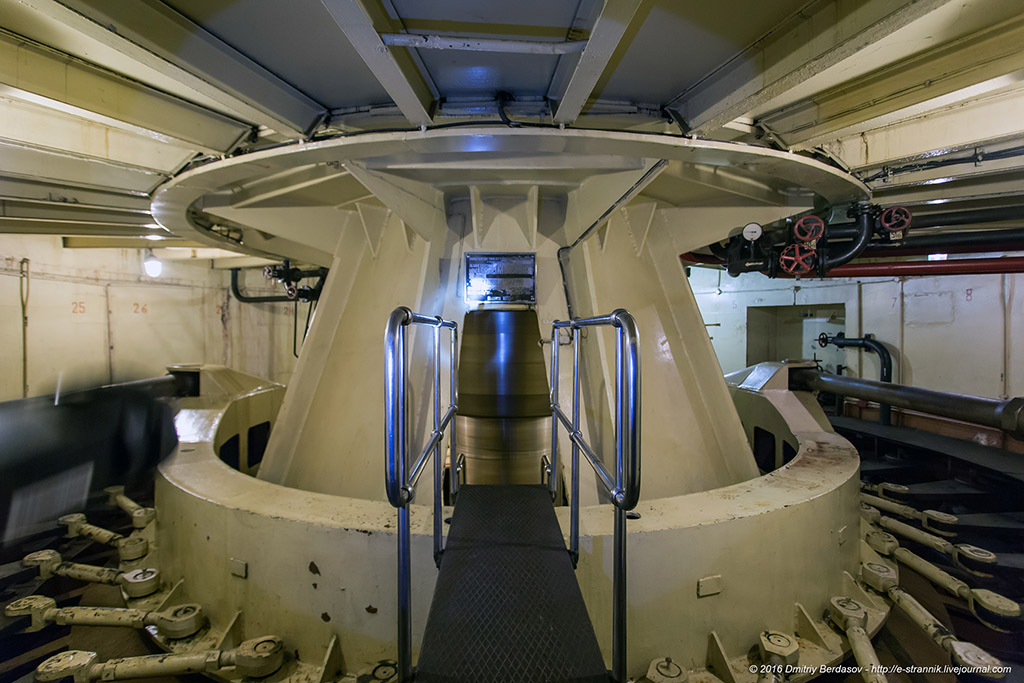

15. Диаметр рабочего колеса турбин — 9,3 м, пропускная способность 650—680 м³/с. Турбины произведены Ленинградским металлическим заводом.

Жигулёвская ГЭС

16.

Жигулёвская ГЭС

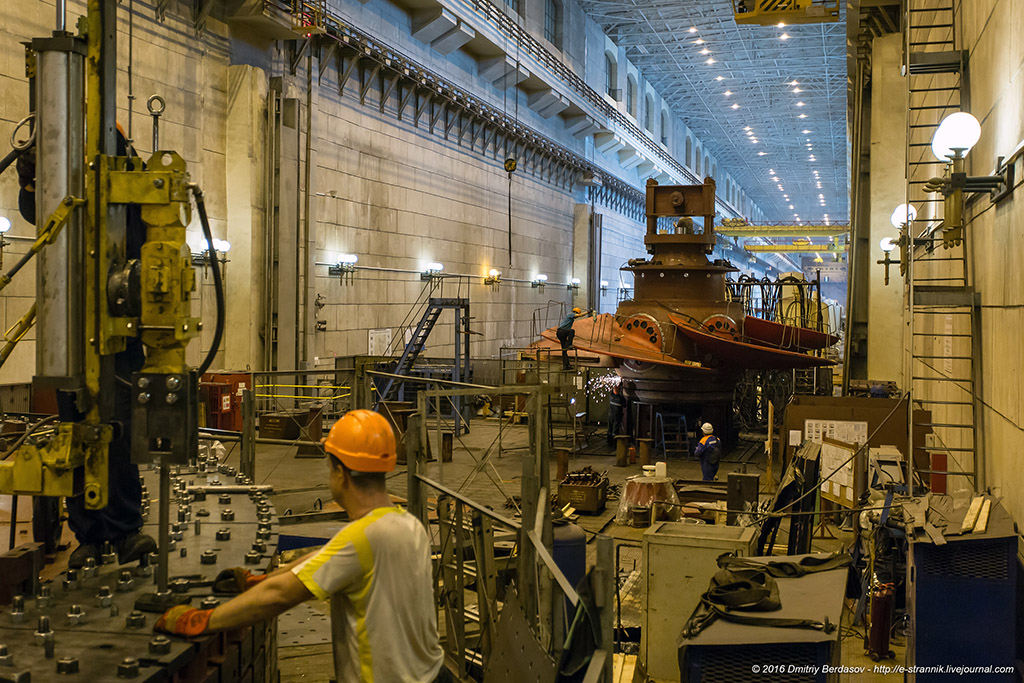

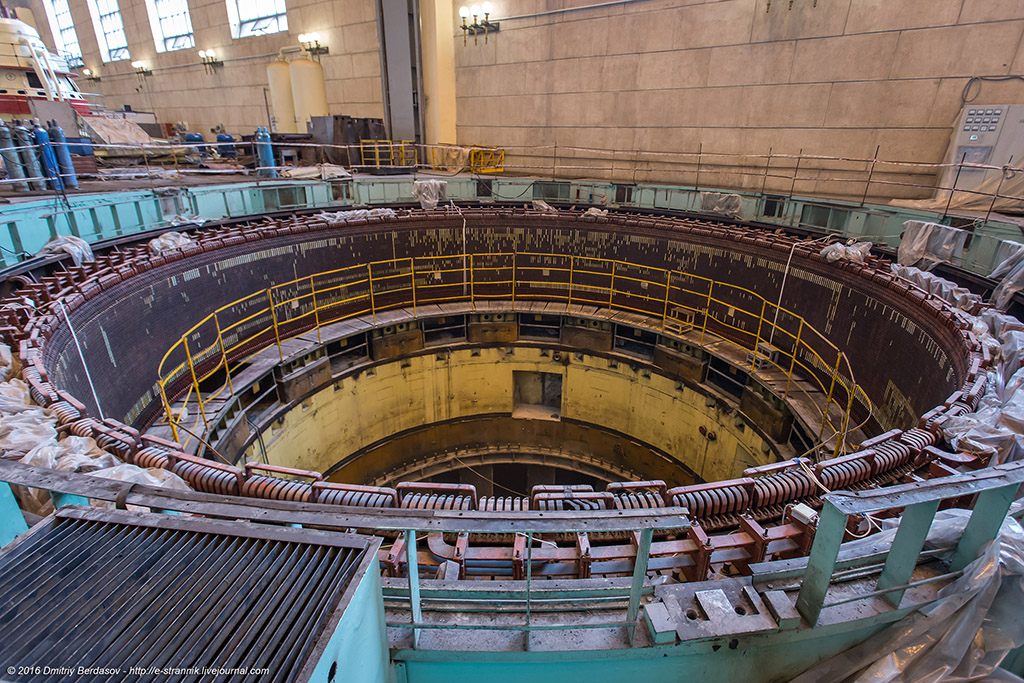

17. В 2000-х годах началась замена гидротурбин. После завершения модернизации к 2018 году суммарная мощность Жигулёвской ГЭС увеличится на 147 МВт и составит 2 488 МВт. Поставщик рабочих колёс реконструируемых гидроагрегатов — ОАО "Силовые машины".

Жигулёвская ГЭС

18. После завершения модернизации (к 2018 году) суммарная мощность Жигулёвской ГЭС увеличится на 147 МВт и составит 2 488 МВт.

Жигулёвская ГЭС

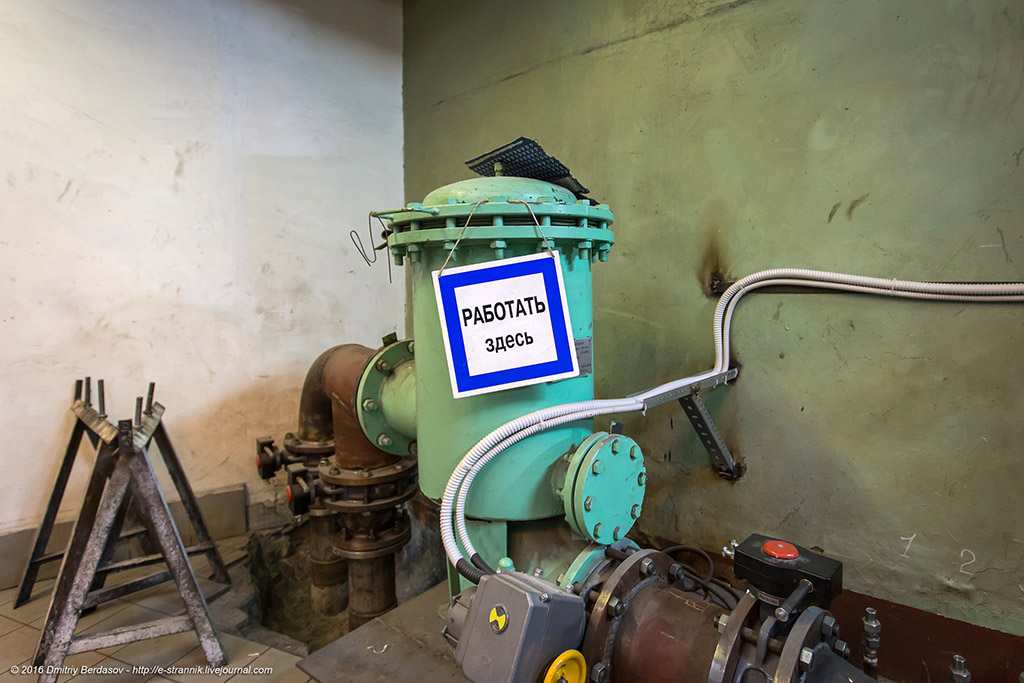

19.

Жигулёвская ГЭС

20.

Жигулёвская ГЭС

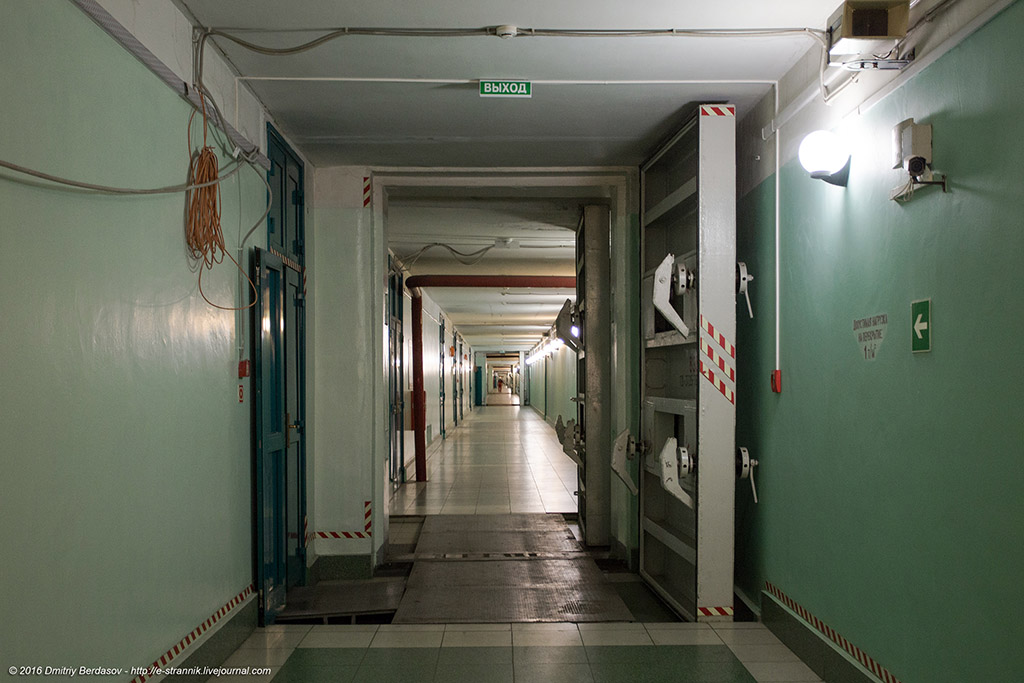

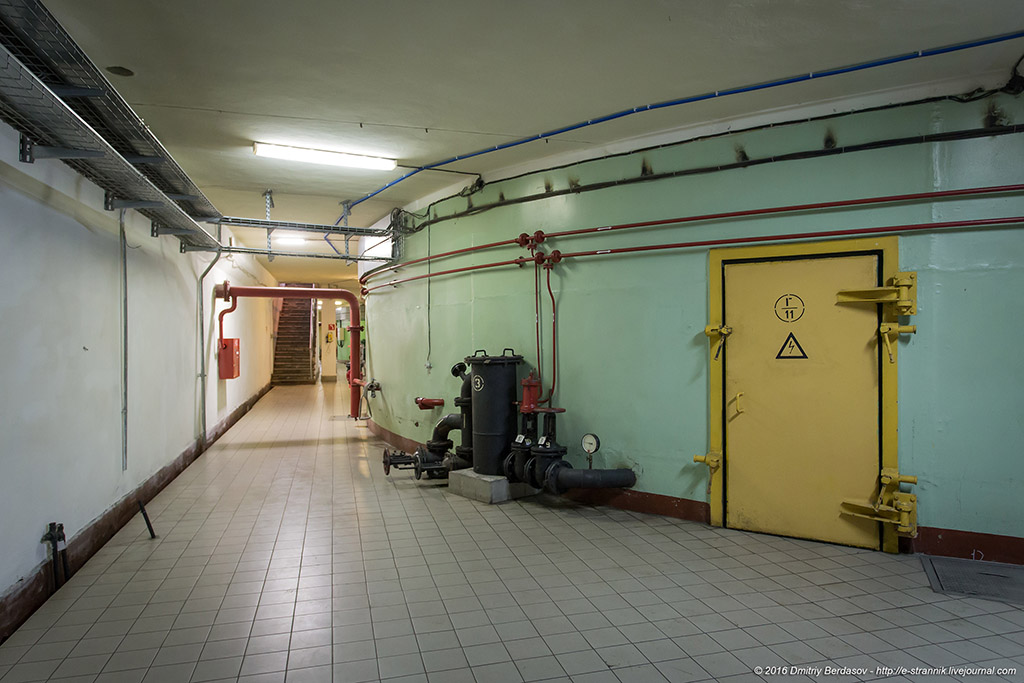

21. Гермодвери разделяют станцию на 10 секций по 2 гидроагрегата в каждой. Точно также разделяется и машинный зал.

Жигулёвская ГЭС

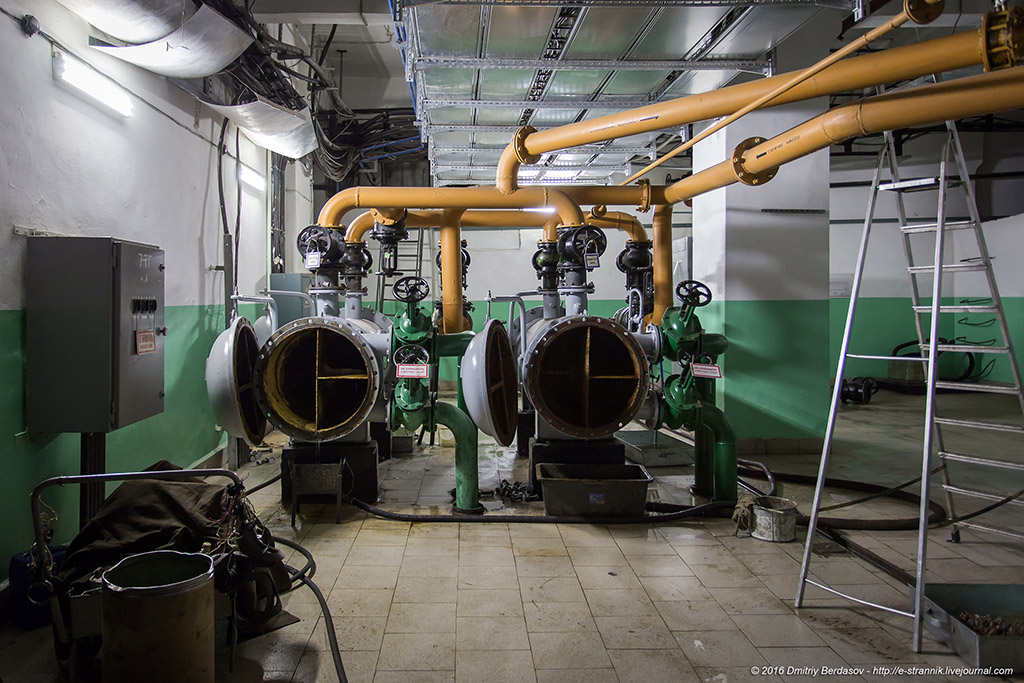

22. Торпедные отсеки готовятся к эксплуатации.

Жигулёвская ГЭС

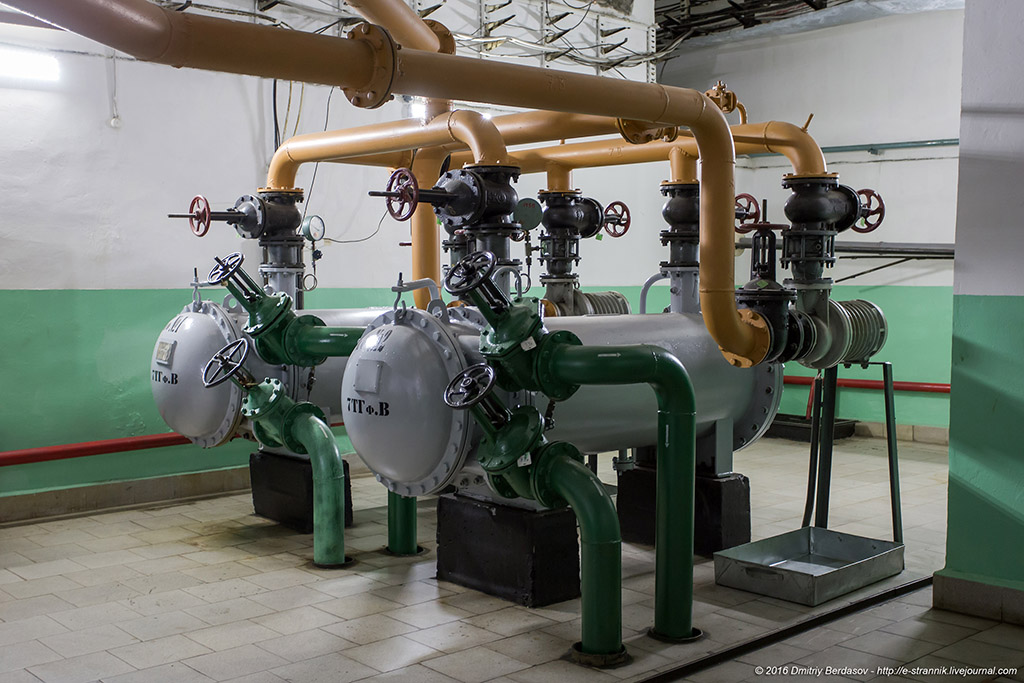

23.

Жигулёвская ГЭС

24.

Жигулёвская ГЭС

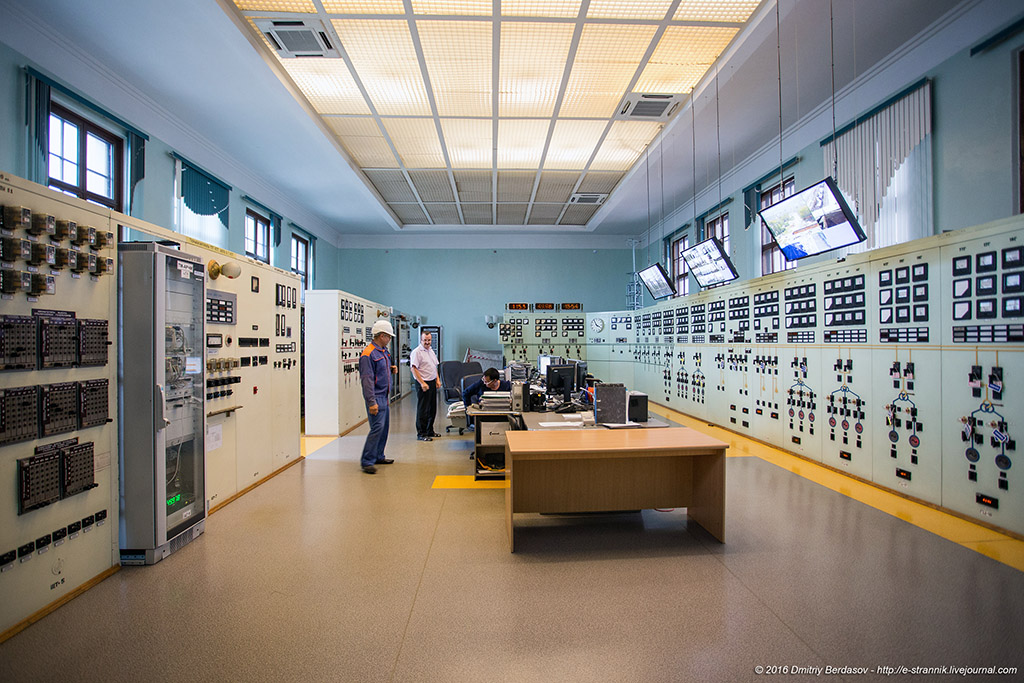

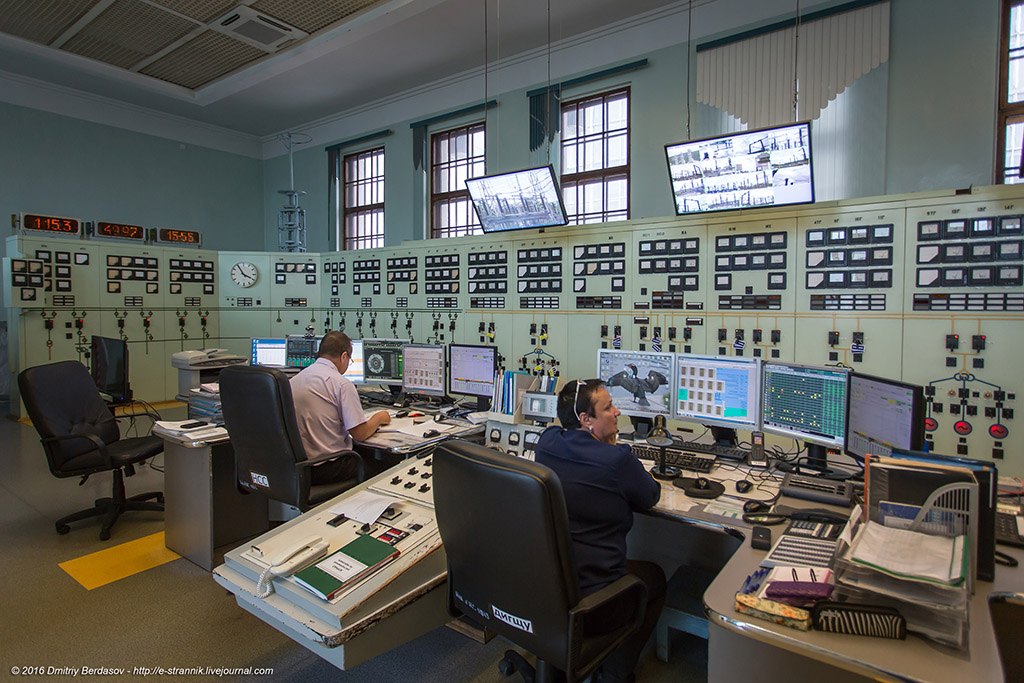

25. Центральный пульт управления станции.

Жигулёвская ГЭС

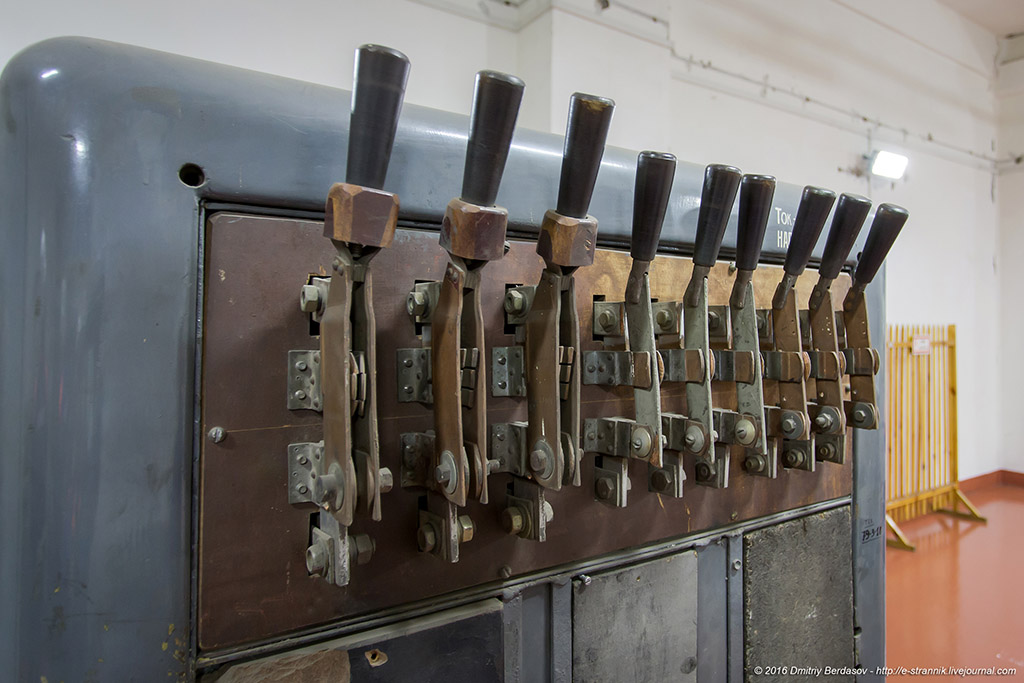

26.

Жигулёвская ГЭС

27. Гидроагрегаты выдают электроэнергию на напряжении 13,8 кВ на однофазные трансформаторы и автотрансформаторы, расположенные на здании ГЭС со стороны нижнего бьефа.

Жигулёвская ГЭС

28.

Жигулёвская ГЭС

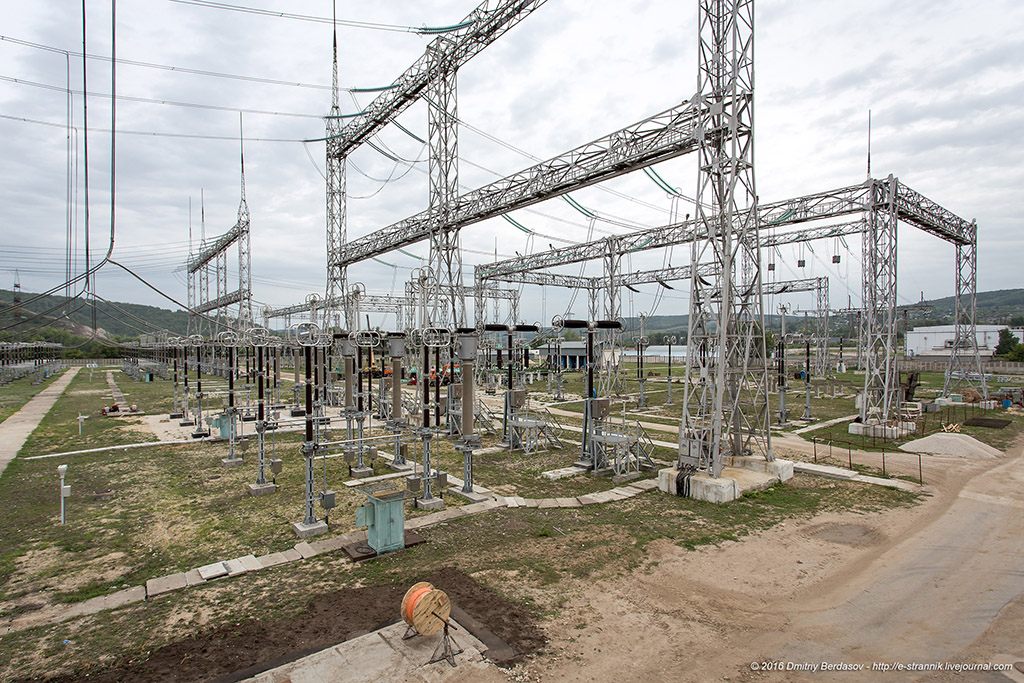

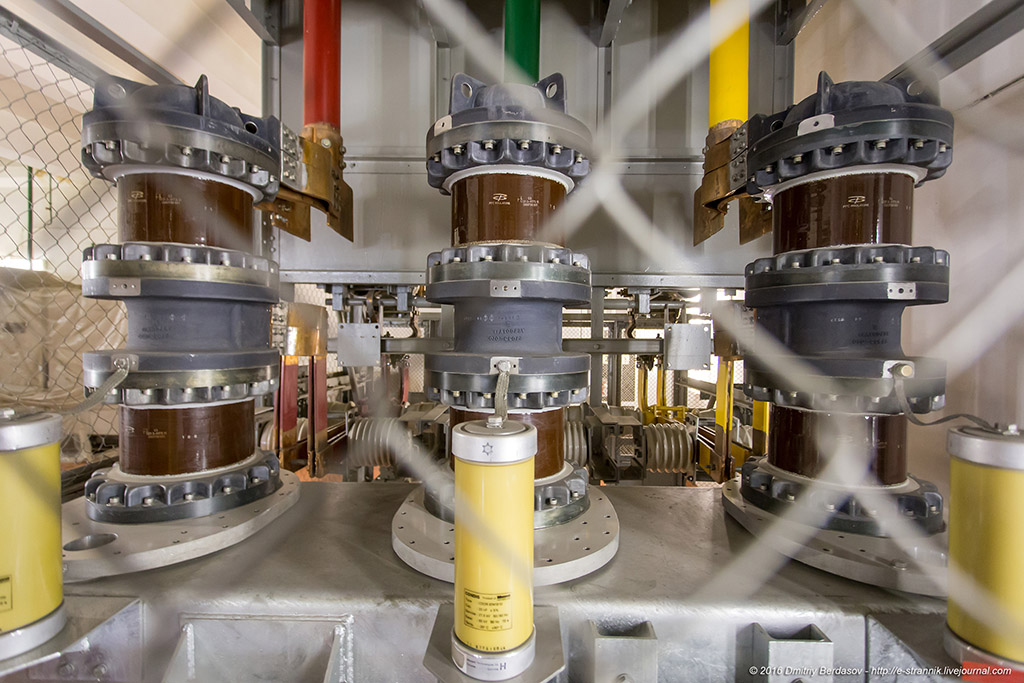

29. Станция имеет три открытых распределительных устройства (ОРУ) напряжением 110, 220 и 500 кВ. ОРУ 500 кВ расположено на правом берегу, оборудовано 24 выключателями (изначально воздушными, ведется их постепенная замена на элегазовые).

Жигулёвская ГЭС

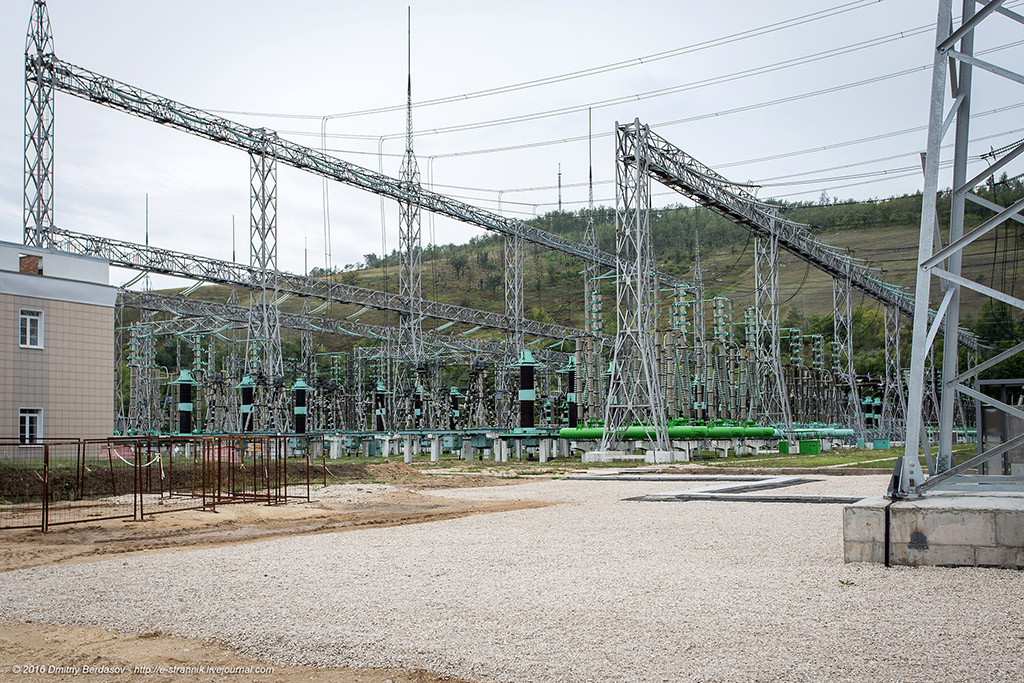

30. ОРУ 220 кВ расположено на уширении земляной плотины, оборудовано 13 элегазовыми выключателями. ОРУ 110 кВ расположено на правом берегу, оборудовано 13 элегазовыми выключателями.

Жигулёвская ГЭС

31. Спасибо пресс-службе компании РусГидро и Жигулевской ГЭС за возможность посетить это грандиозное сооружение.

Жигулёвская ГЭС
