Самая северная ГЭС России

развернуть

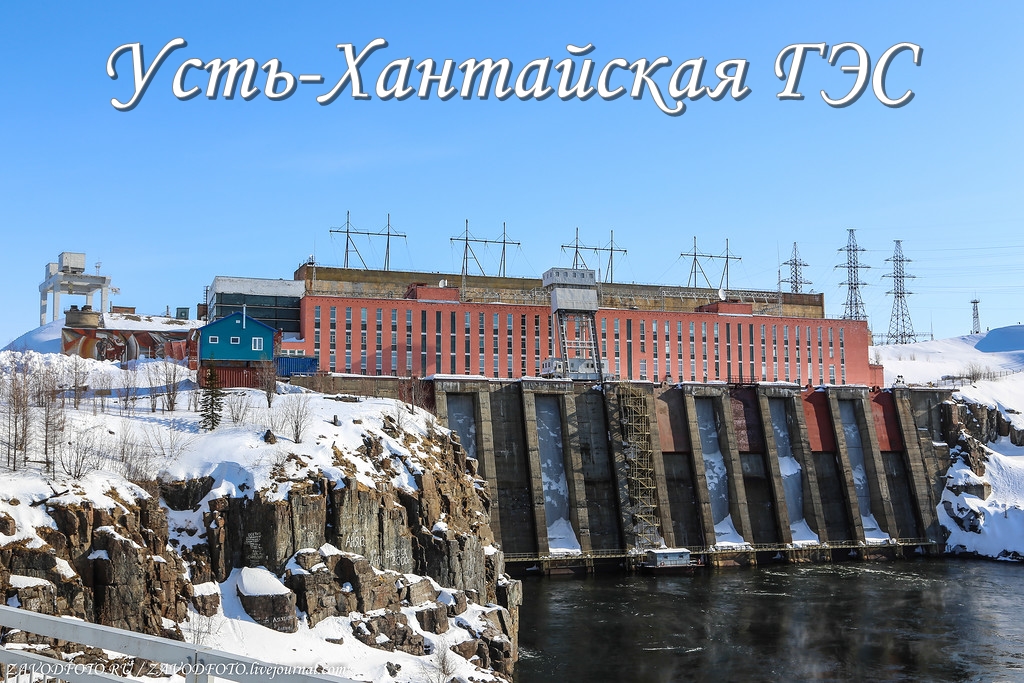

Сегодня у нас очередная интересная история про энергетиков. Я вам покажу самую северную ГЭС России. Она интересна ещё и тем, что машинный зал у неё находится под землёй в теле скалы, а сама электростанция относится к типу плотинно-деривационных. Усть-Хантайская ГЭС расположена на реке Хантайка у посёлка Снежногорск Красноярского края. Она является первенцем гидроэнергетики на Таймыре. Станция снабжает электроэнергией предприятия Заполярного филиала ПАО «ГМК «Норильский никель», а также Дудинский и Игарский промышленные районы. ГЭС работает в составе АО «Норильско-Таймырская энергетическая компания» (АО «НТЭК»). Установленная мощность гидроэлектростанции составляет 441 МВт, а в год она в среднем вырабатывает порядка 2 млрд. кВт.ч электроэнергии. Забегая вперёд, скажу, скоро эти показатели станут больше.


Самая северная ГЭС России

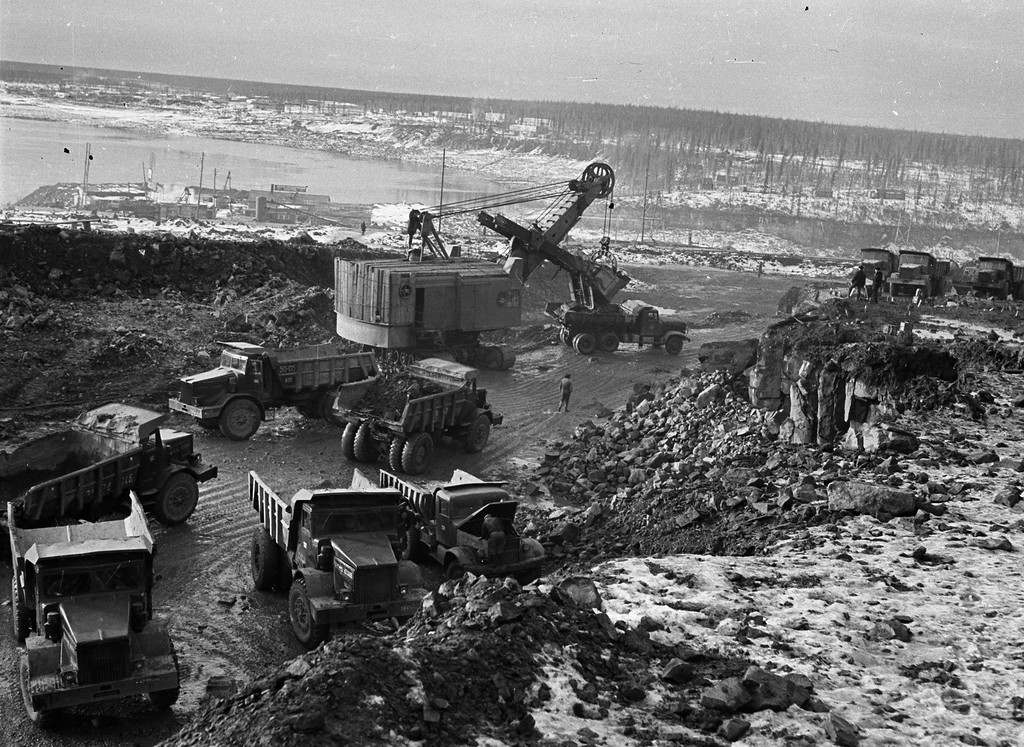

Первый десант строителей высадился на берег Хантайки 17 мая 1963 года. Этим ребятам предстояло совершить очередной строительный подвиг, надо понимать, в каких сложных климатических условиях заполярья и вечной мерзлоты приходилось начинать эту стройку. Да и сама река имела очень буйный нрав. Среднегодовая температура воздуха здесь составляет −9,3оС, абсолютный минимум −64оС, абсолютный максимум +33оС. Снежный покров держится 240-265 дней в году, а безморозный период составляет всего 78 дней. Местом сооружения самой северной ГЭС в стране был выбран створ на Большом Хантайском пороге. Над проектом станции работали специалисты Красноярского и Питерского института «Гидропроект».

2. 1967 год. Строительство Усть-Хантайской ГЭС
Самая северная ГЭС России

Уже в октябре 1967 года гидростроители перекрывают русло реки Хантайки. В марте следующего года был уложен первый бетон в сооружении ГЭС. В апреле 1970 года начинают затапливать водохранилище.

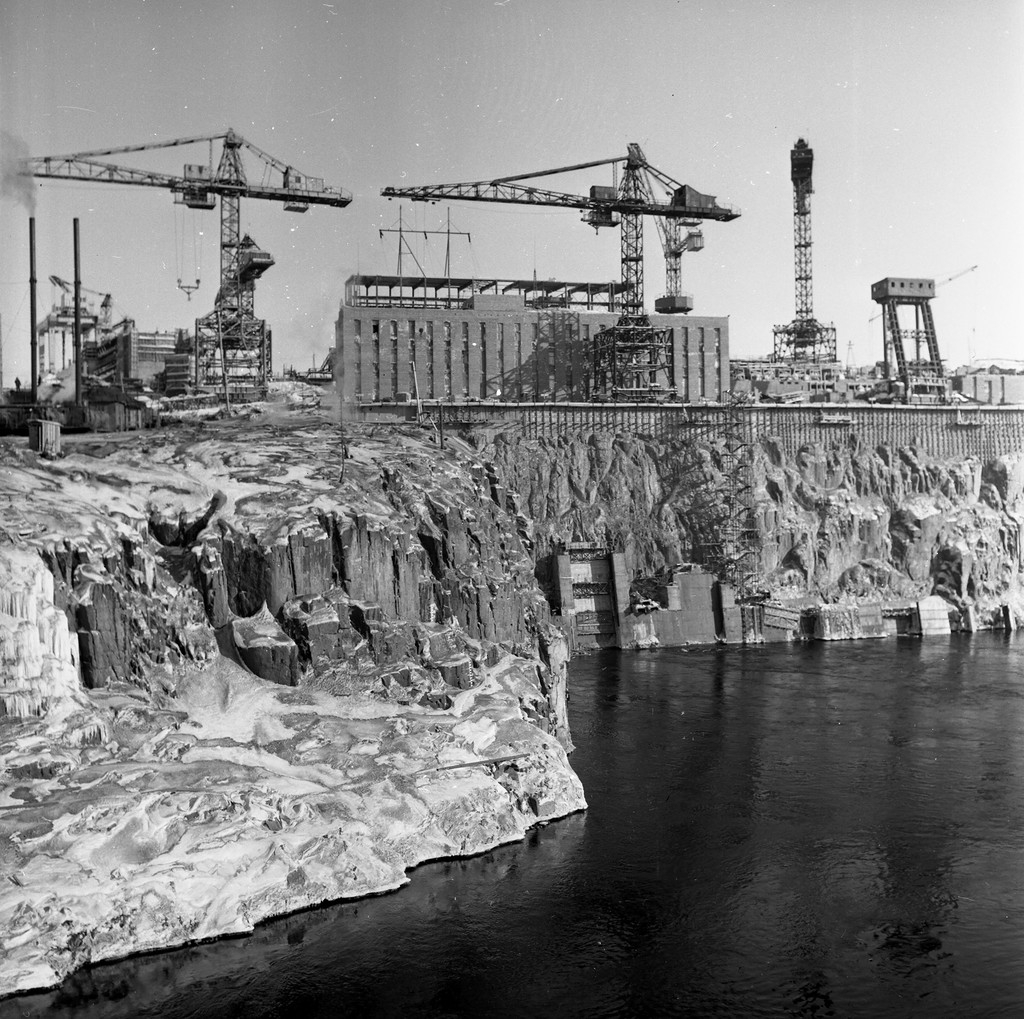

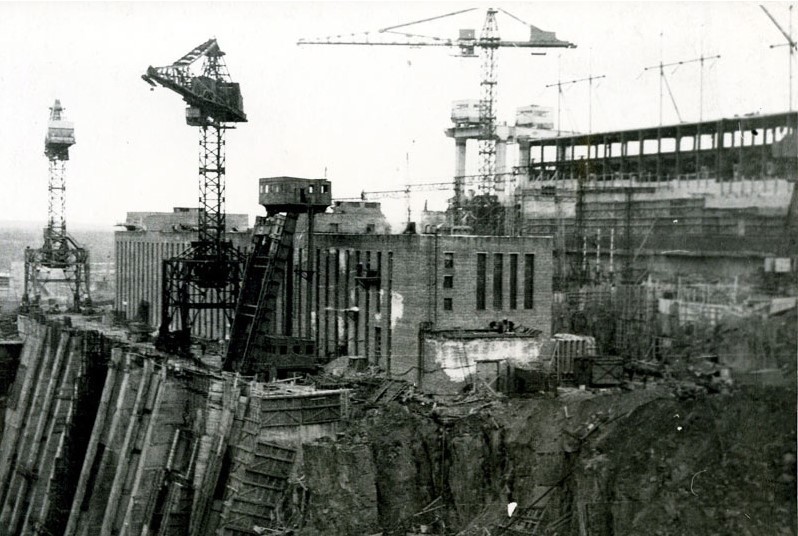

3. 1971 год. Строительство Усть-Хантайской ГЭС
Самая северная ГЭС России

4.
Самая северная ГЭС России

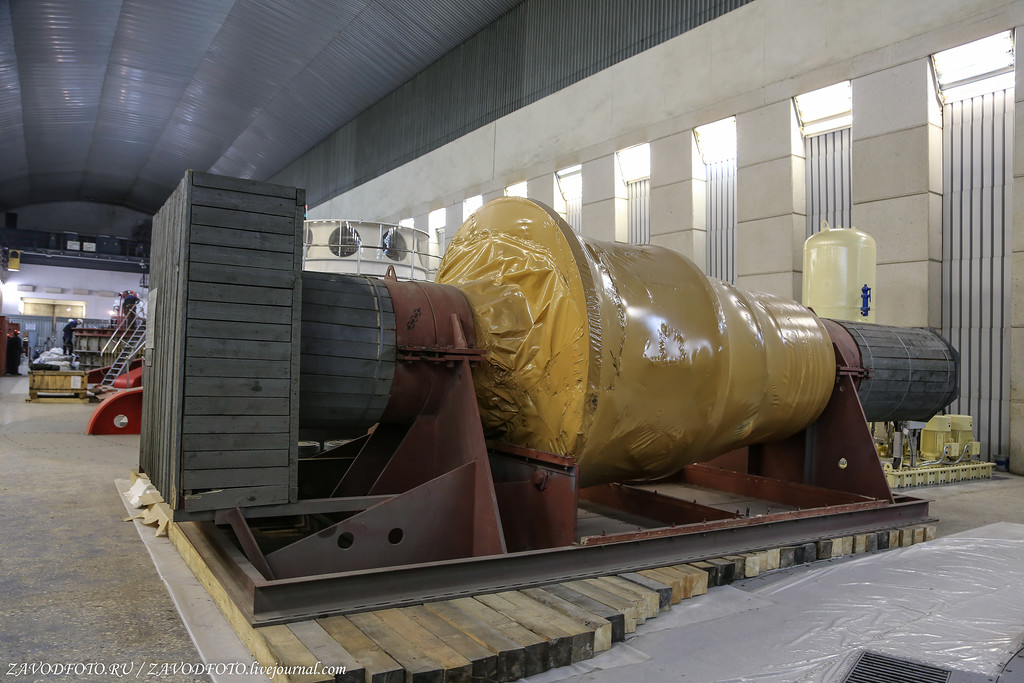

20 ноября 1970 года был введен в эксплуатацию первый гидроагрегат, станционный № 2. 25 декабря 1970 года заработал второй гидроагрегат под номером № 3. Третий был запущен 25 августа 1971 года (№1), 11 декабря 1971 года (№ 4), 9 января 1972 года (№ 5), 1 сентября 1972 года (№ 6) и 21 декабря 1972 года последний за номером № 7. 25 сентября 1975 года Усть-Хантайская ГЭС была окончательно сдана в промышленную эксплуатацию.

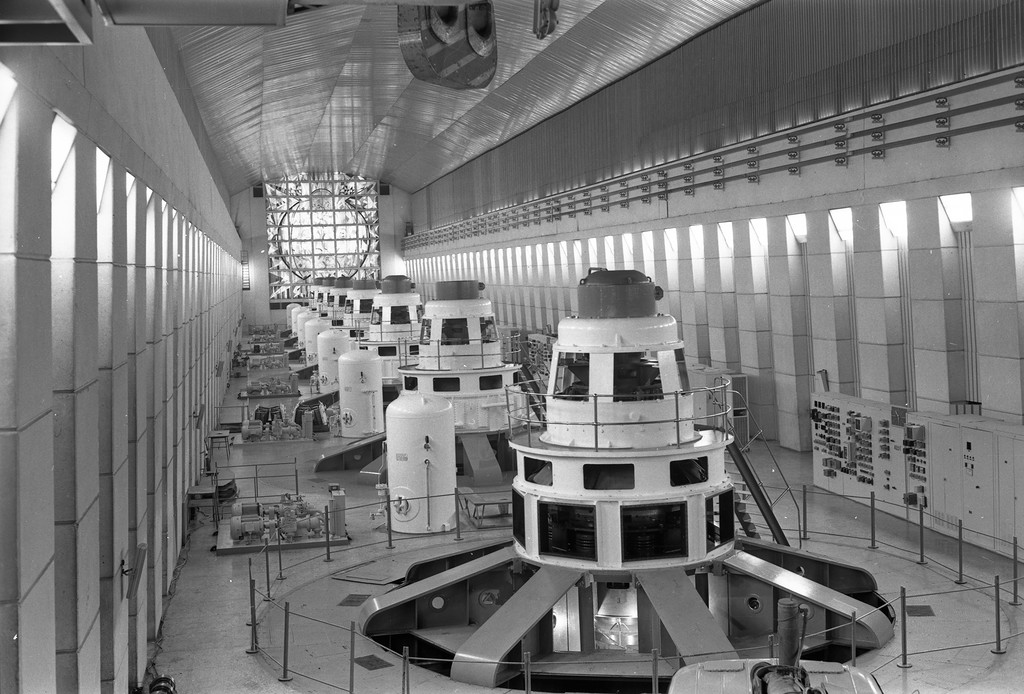

5. 1980 год. Машинный зал Усть-Хантайской ГЭС
Самая северная ГЭС России

6. Вот такая колоритная мозаика находится перед входом в здание ГЭС.
Самая северная ГЭС России

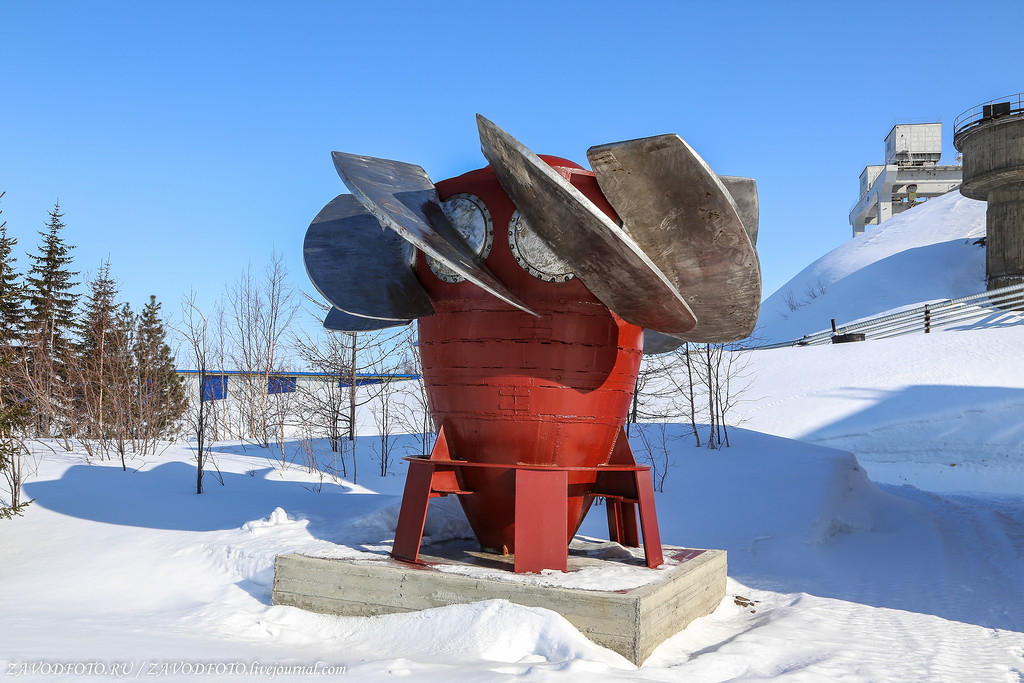

7. А это старое рабочее колесо, которое поменяли в прошлом году.
Самая северная ГЭС России

8. АРТ история продолжается и внутри.
Самая северная ГЭС России

9.
Самая северная ГЭС России

В состав сооружений Усть-Хантайской ГЭС входят: подземное здание ГЭС, каменнонабросная плотина, левобережная дамба с экраном, правобережная плотина, береговой водосброс с водосливом, подводящий и отводящий каналы, водоприёмник, напорные подводящие тоннели и ОРУ-220 кВ.

10.
Самая северная ГЭС России

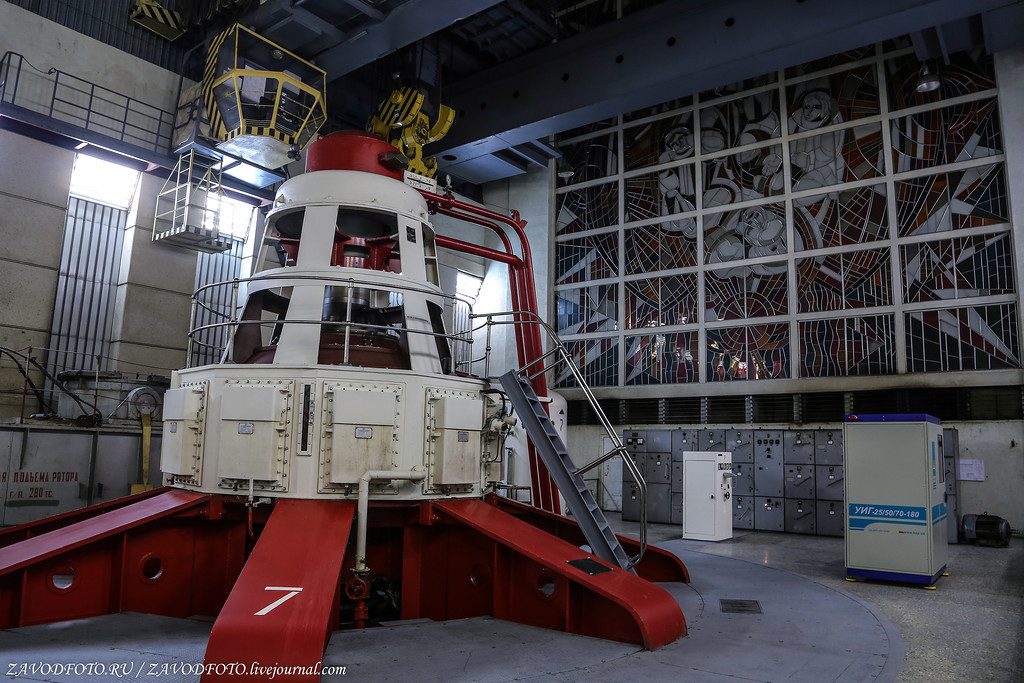

11. А это уже машинный зал и здесь также очень красиво и чисто.
Самая северная ГЭС России

12.
Самая северная ГЭС России

13. В подземном здании ГЭС пока установлено 6 поворотно-лопастных гидроагрегатов мощностью по 63 МВт, работающих при расчётном напоре 45,8 м и один гидроагрегат с радиально-осевым рабочим колесом, мощностью 73 МВт при частоте вращения 150 об/мин.
Самая северная ГЭС России

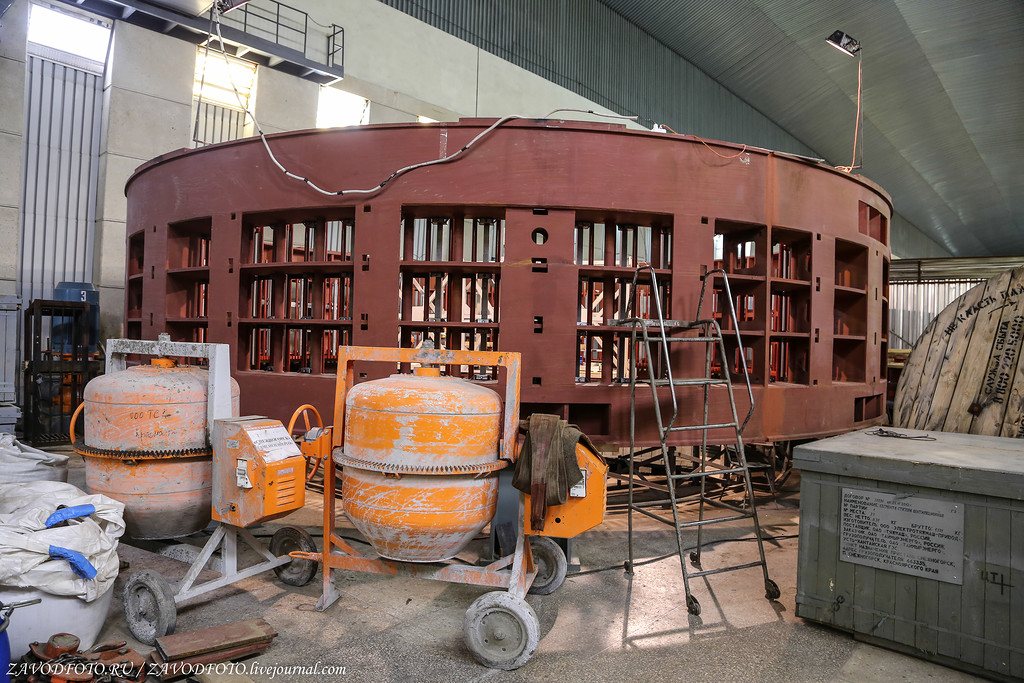

14. Все энергетики меняются к лучшему, а мы чем хуже? В результате 23 ноября 2012 года был подписан договор с компанией «Тяжмаш» (которая выступила в консорциуме с российскими компаниями ООО «Электротяжмаш-Привод», ОАО «Ульяновское конструкторское бюро приборостроения», ДП ЗАО «Волга-СГЭМ», «Камспецэнерго», ОАО «НИИЭС» и украинским ООО «Гидротехпроект») на реконструкцию Усть-Хантайской ГЭС. В рамках этого проекта «Тяжмаш» должен заменить все семь гидроагрегатов гидроэлектростанции до сентября 2021 года. Вот так выглядят гидроагрегаты старого образца.
Самая северная ГЭС России

15.
Самая северная ГЭС России

16.
Самая северная ГЭС России

17. Ага, опять немного потролю наш лысьвенский завод ООО «Электротяжмаш-Привод», всё прошусь к ним в гости, а они не пускают. Может кто-то имеет выходы на руководство, шепнёт им о моём желании, очень хочу к ним в гости.
Самая северная ГЭС России

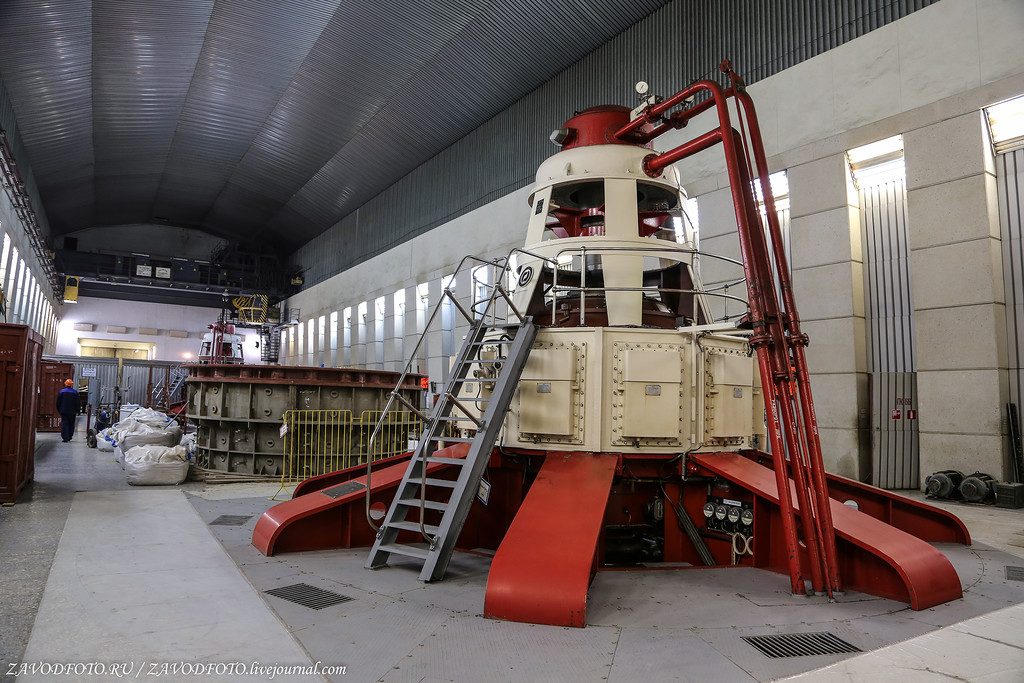

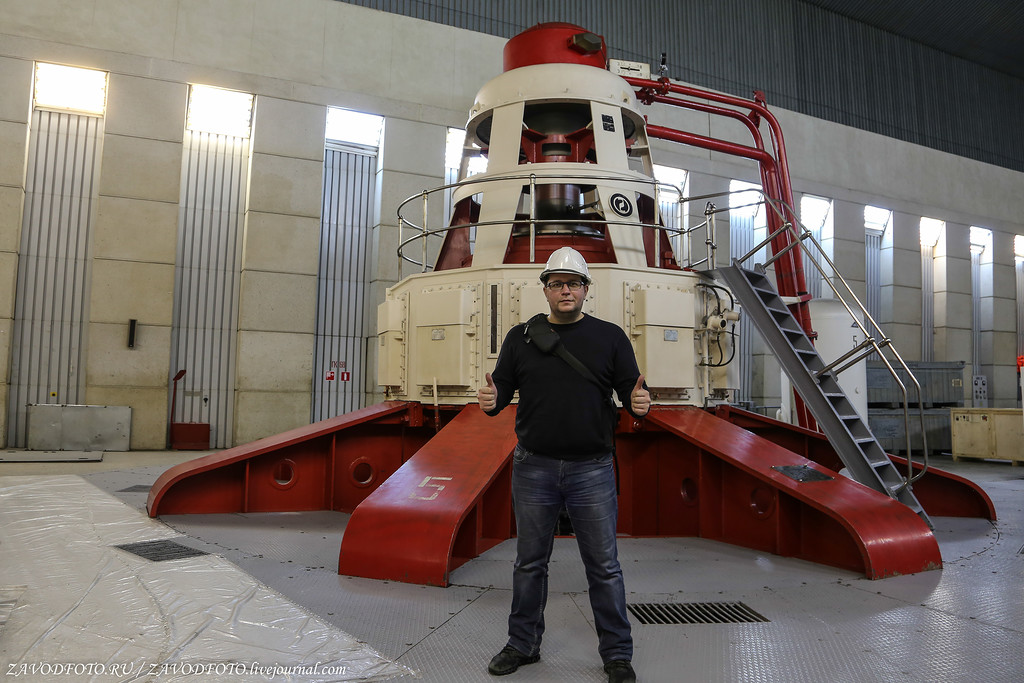

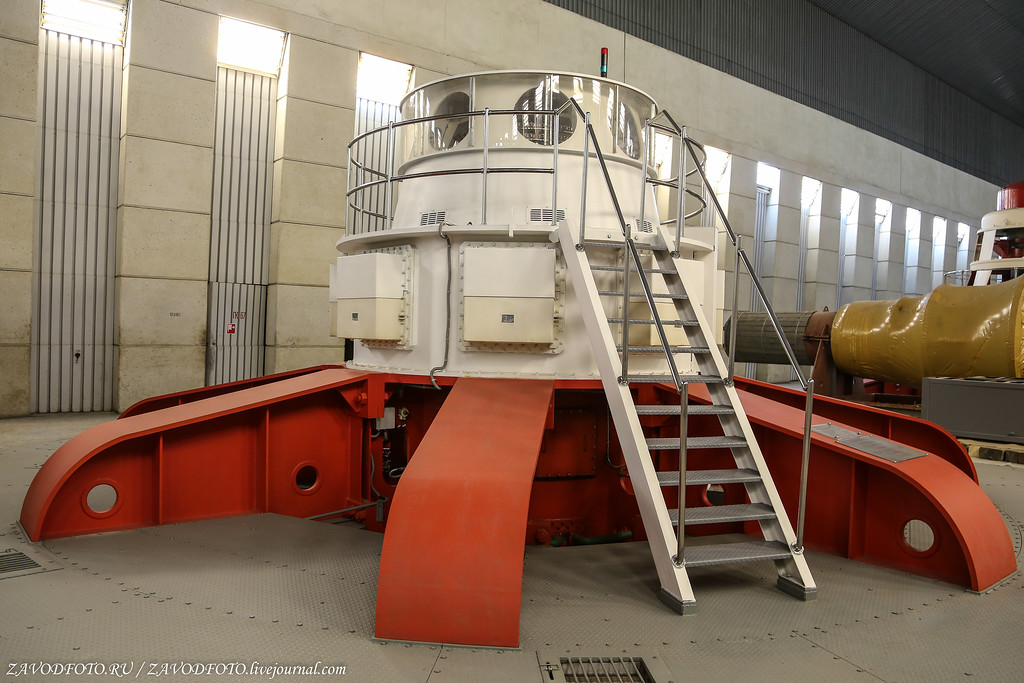

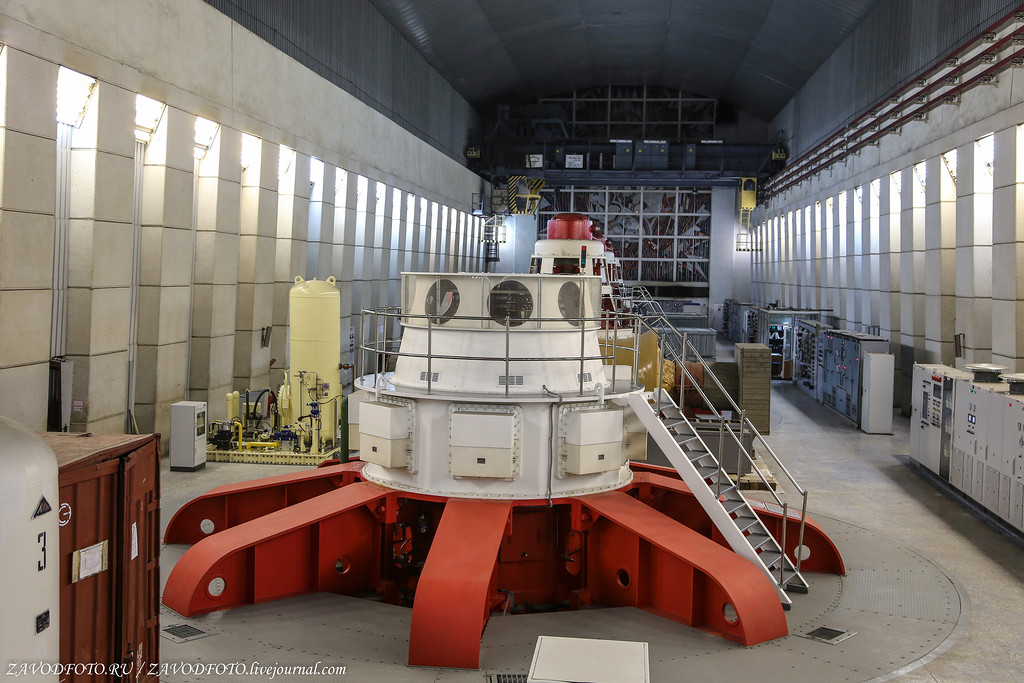

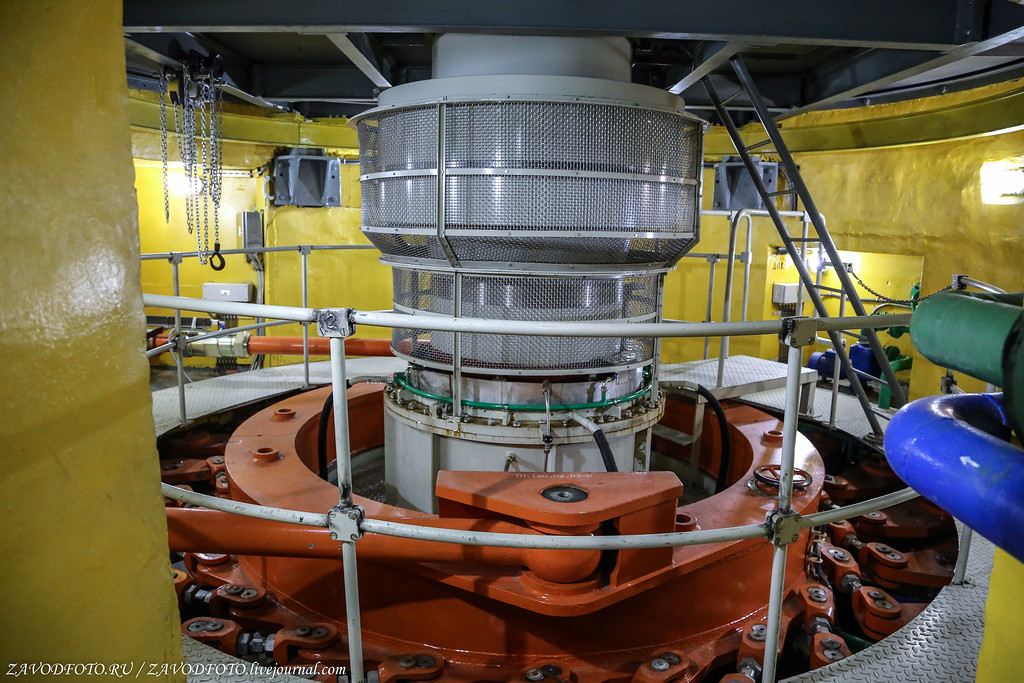

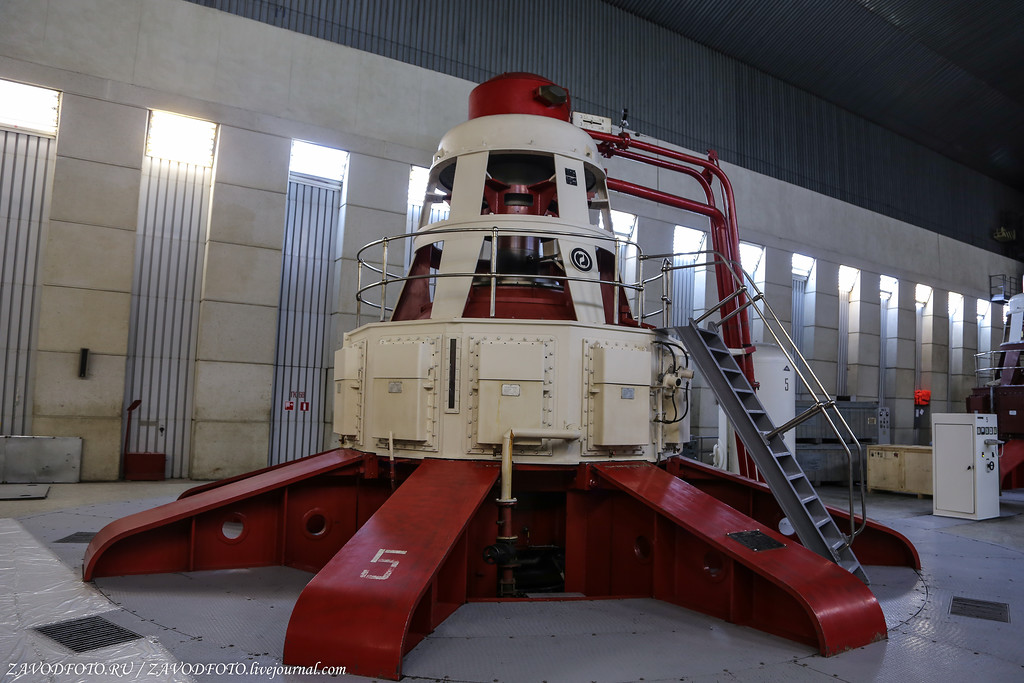

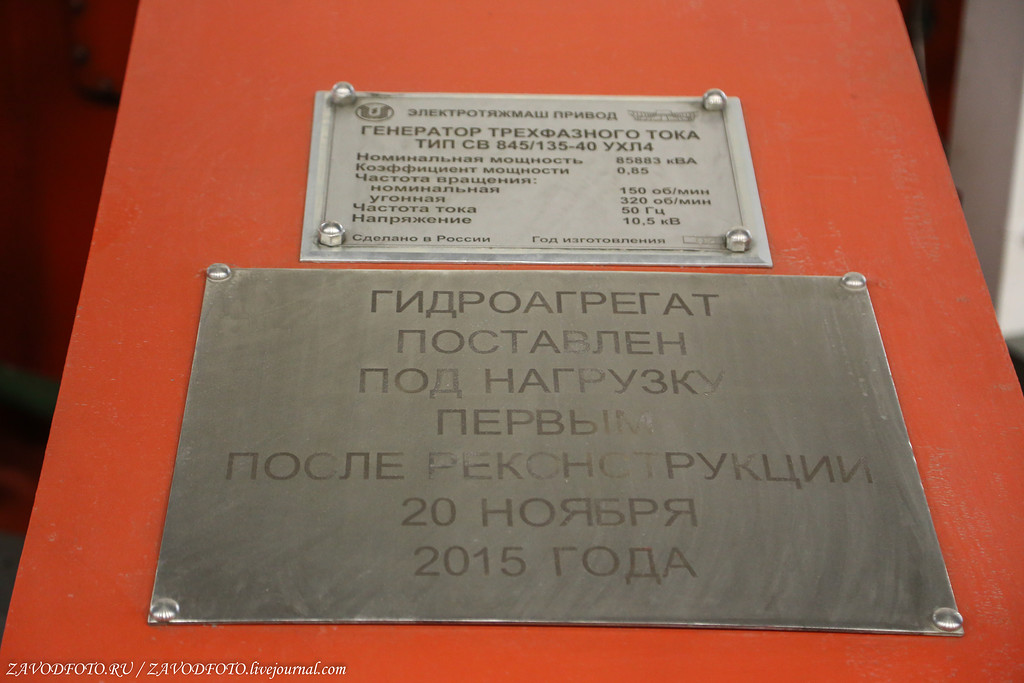

18. В ноябре 2014 года сюда на станцию были доставлены все основные агрегаты, а также большая часть строительных и вспомогательных материалов. А уже 20 ноября 2015 года были проведены первые испытания нового гидроагрегата гидрогенератора типа СВ 845/135-40, мощностью 73 МВт при частоте вращения 150 об/мин. Ждём продолжения банкета :). Первым поменяли ГА № 4. Вот оно новьё! И тут все такие будут.
Самая северная ГЭС России

19.
Самая северная ГЭС России

20.
Самая северная ГЭС России

21. После модернизации мощность каждого гидроагрегата увеличится с 63 МВт до 73 МВт, максимальный КПД гидротурбины после реконструкции вырастет с 88% до 95,1 %, общая установленная мощность повысится с 441 МВт до 511 МВт, а среднегодовая выработка увеличится до 2,147 млрд кВт·ч.
Самая северная ГЭС России

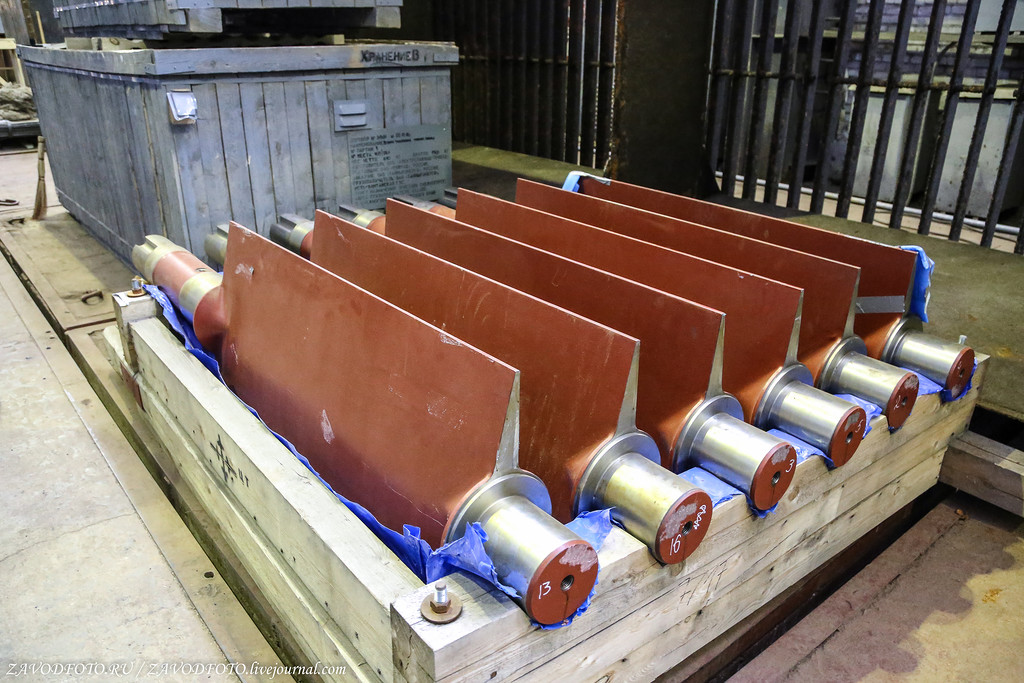

22. Новые гидроагрегаты отличаются не только большей мощностью. Если старые представляют собой высоконапорные поворотно-лопастные гидротурбины, то новые будут уже гидротурбины с радиально-осевым рабочим колесом. Их считают специалисты более надёжными в эксплуатации. А ещё они значительно дешевле в последующем обслуживании.
Самая северная ГЭС России

23.
Самая северная ГЭС России

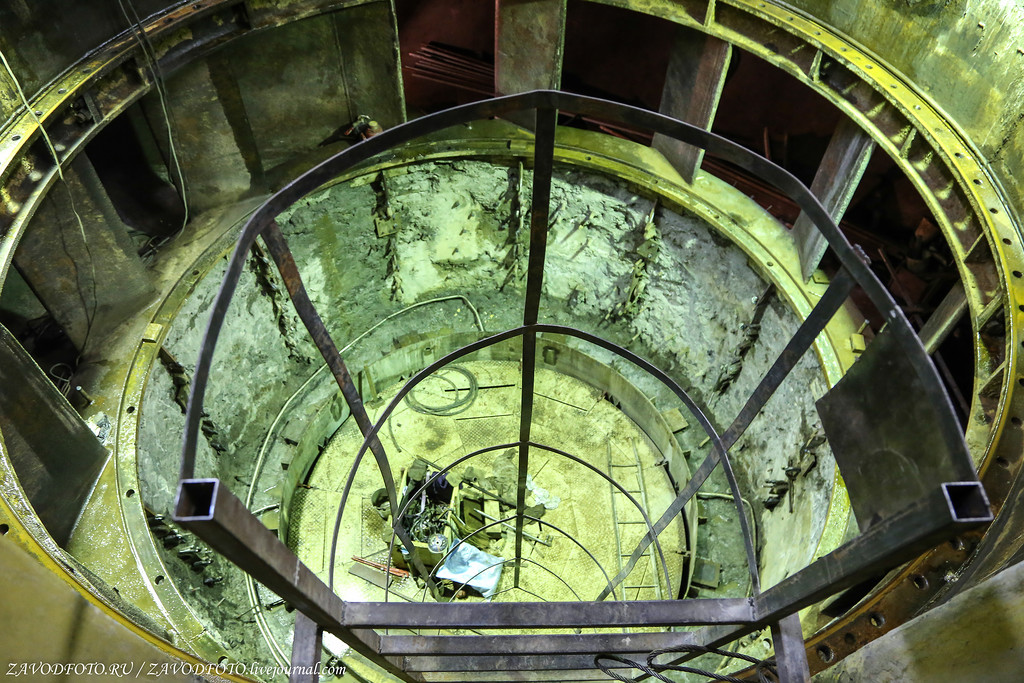

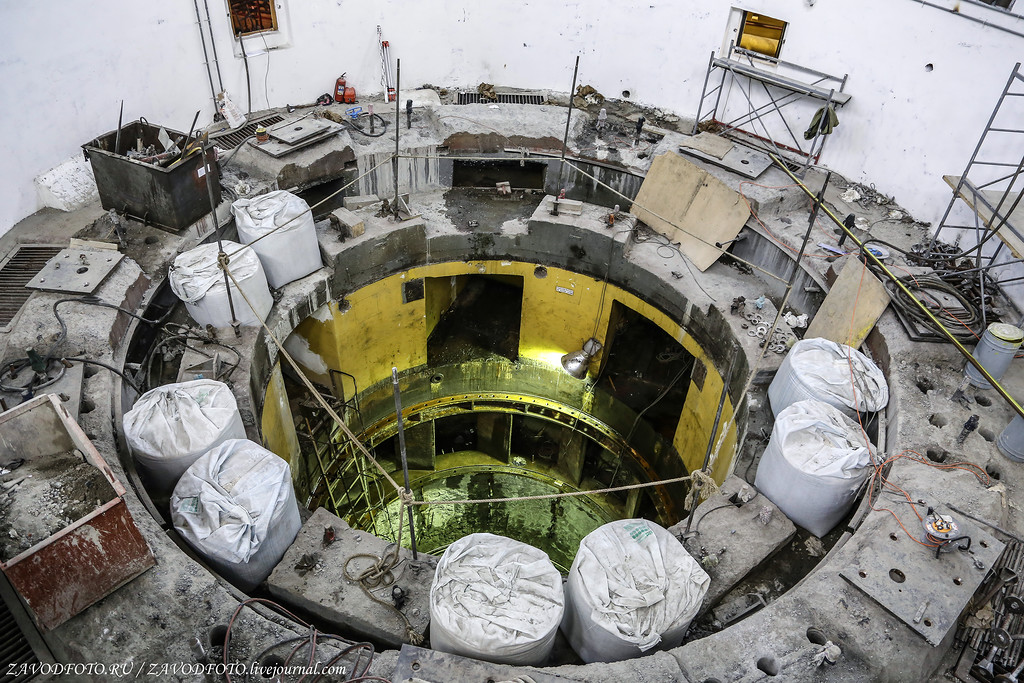

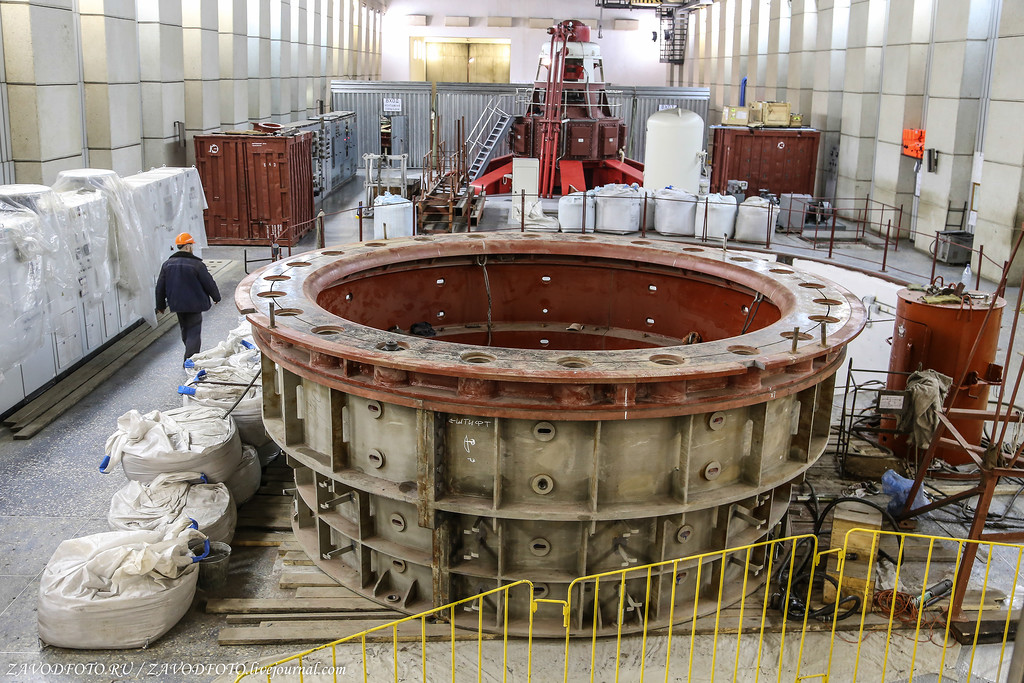

24. Ещё один кратер готов для приёмки нового ГА.
Самая северная ГЭС России

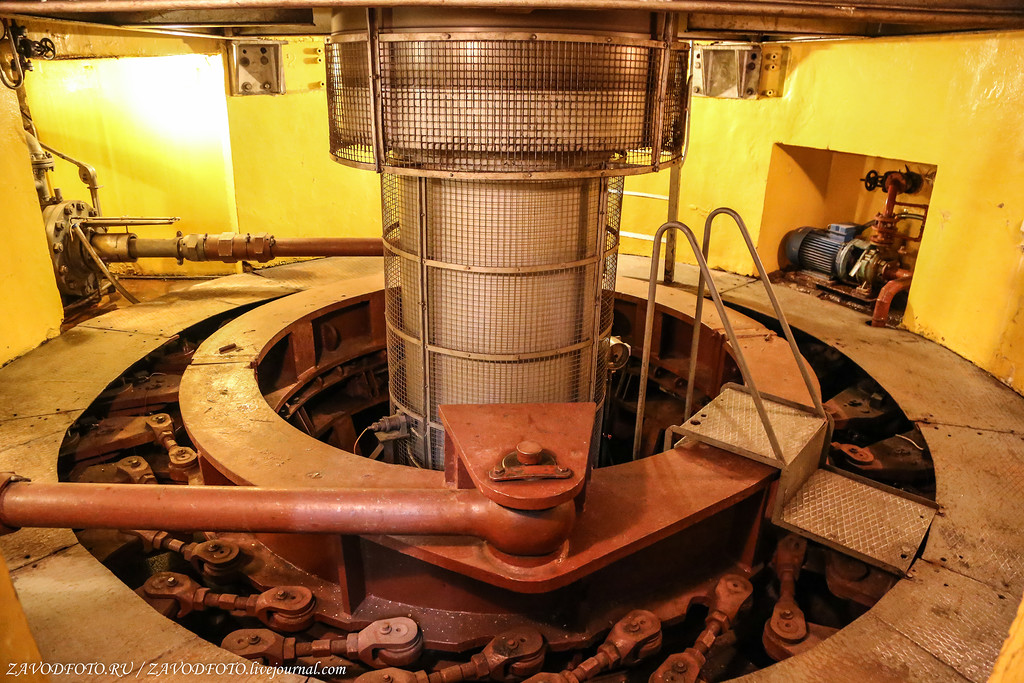

25. Сама турбина уходит вниз на глубину 60 м.
Самая северная ГЭС России

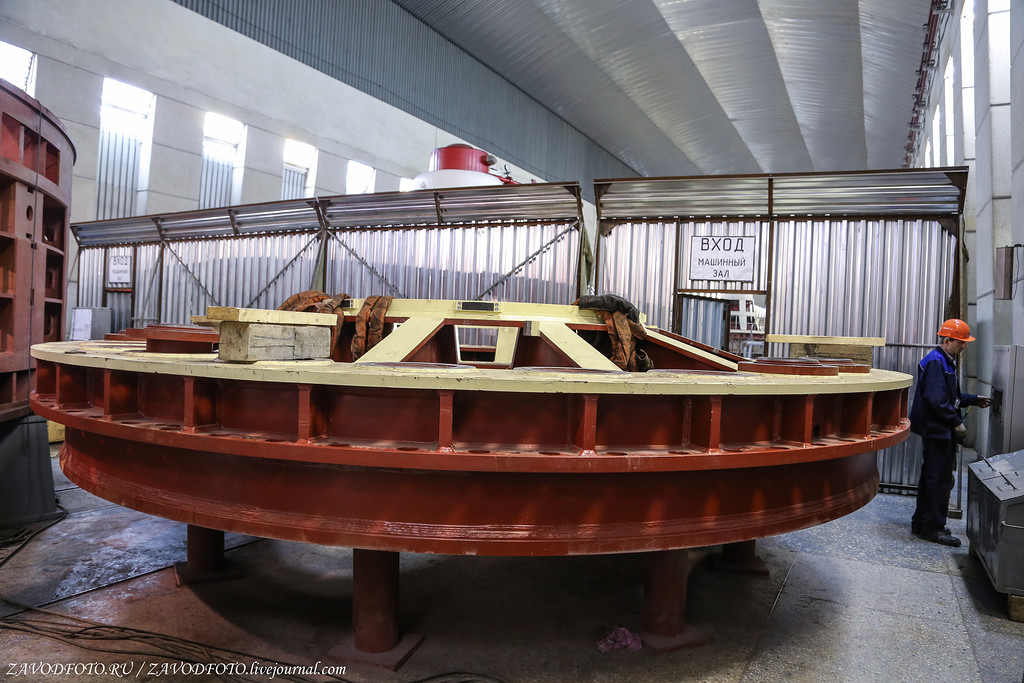

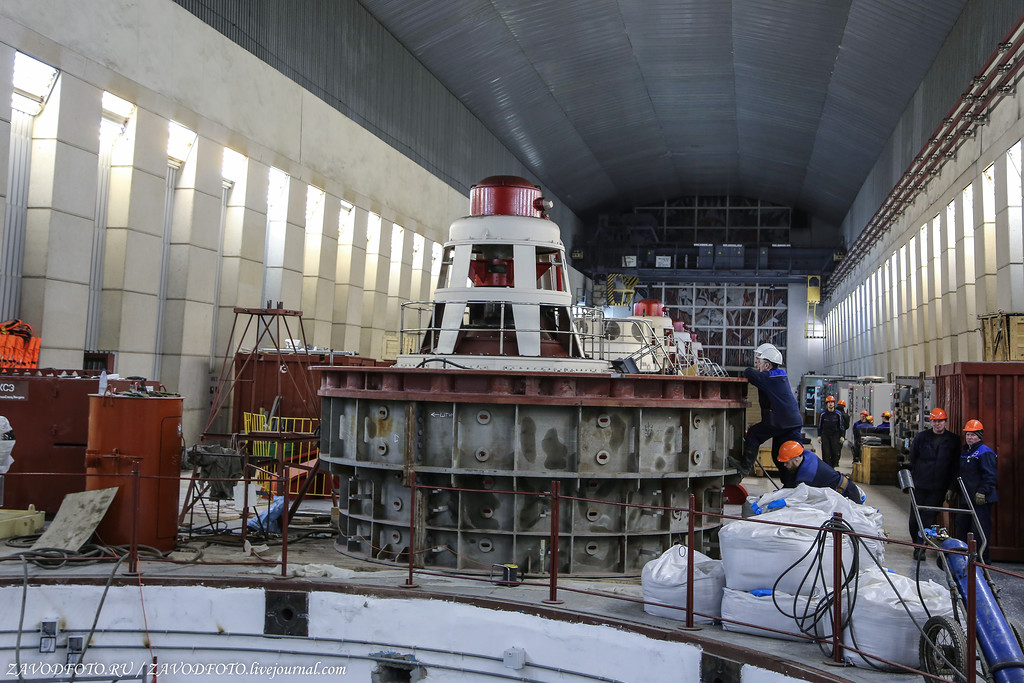

26. Сложность проекта заключается ещё и в том, что все работы идут без остановки основного процесса, да и места в машинном зале очень даже маловато, особо здесь не разгуляешься.
Самая северная ГЭС России

27.
Самая северная ГЭС России

28. Общая стоимость этой модернизации по предварительным оценкам составляет - 7,4 млрд рублей.
Самая северная ГЭС России

29.
Самая северная ГЭС России

30.
Самая северная ГЭС России

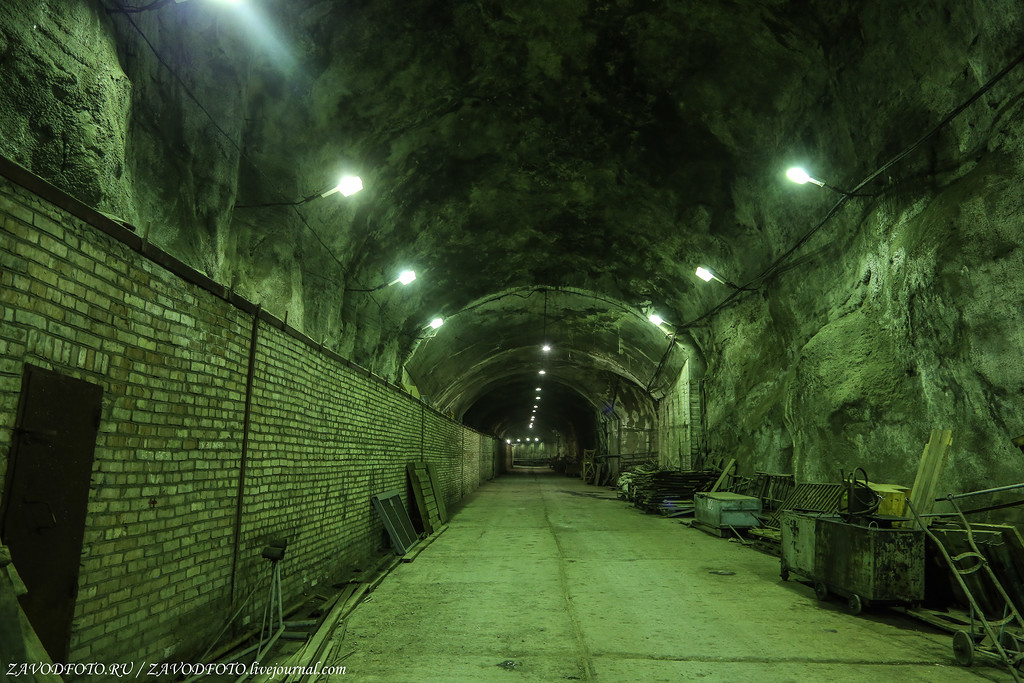

31. Непосредственно к монтажной площадке подходит транспортный туннель для доставки оборудования и строительных материалов.
Самая северная ГЭС России

32.
Самая северная ГЭС России

33.
Самая северная ГЭС России

34.
Самая северная ГЭС России

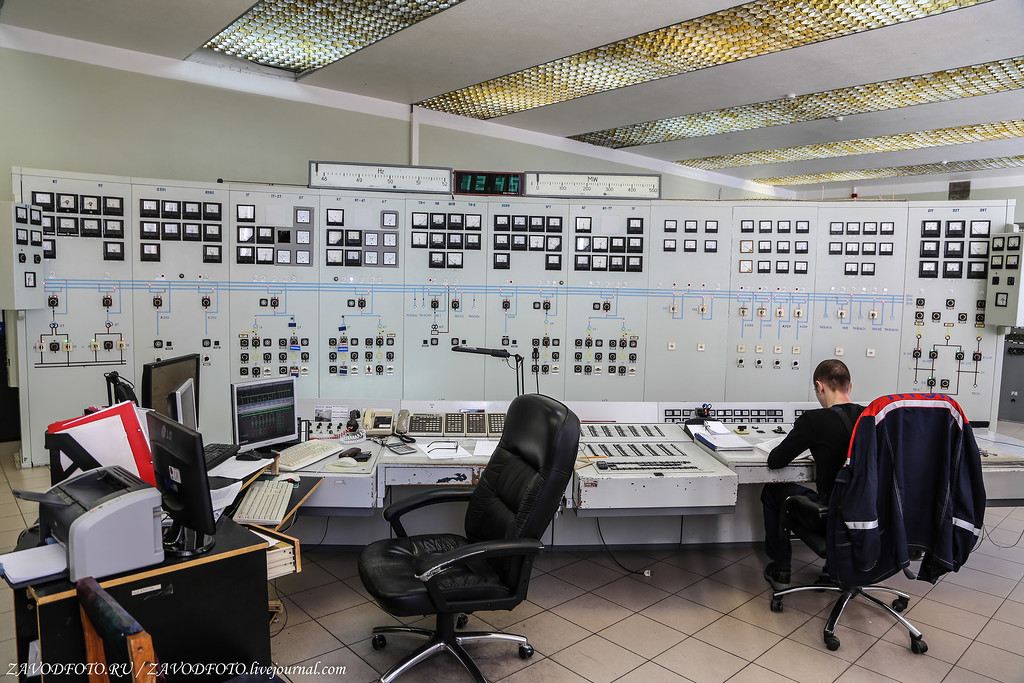

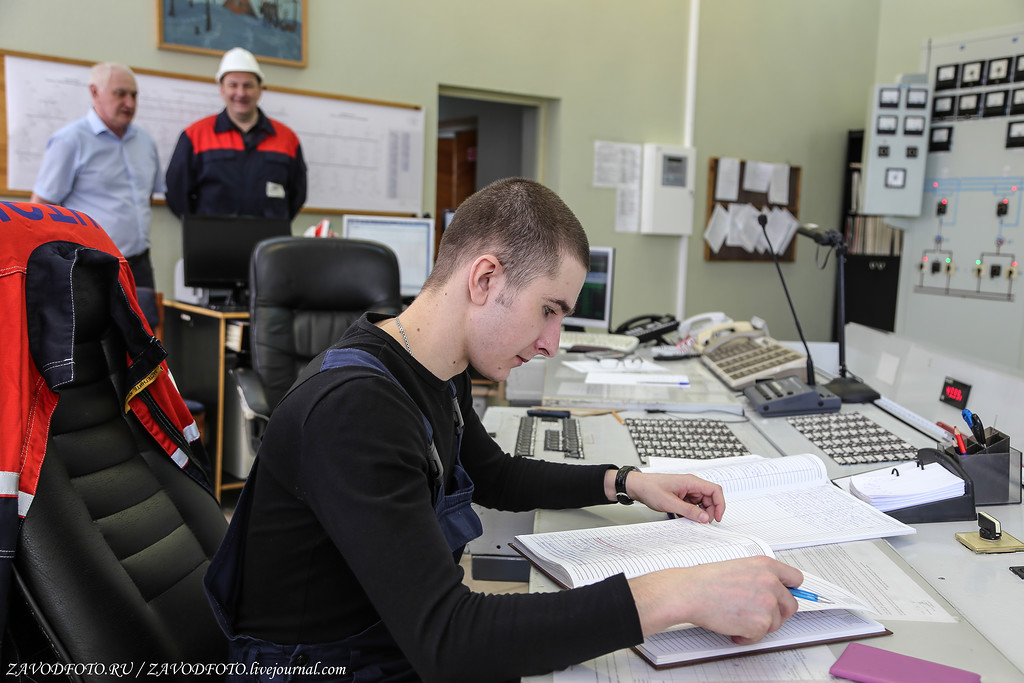

35. Центральный пульт управления.
Самая северная ГЭС России

36.
Самая северная ГЭС России

37. Здание ГЭС имеет длину - 139 м.
Самая северная ГЭС России

38.
Самая северная ГЭС России

39.
Самая северная ГЭС России

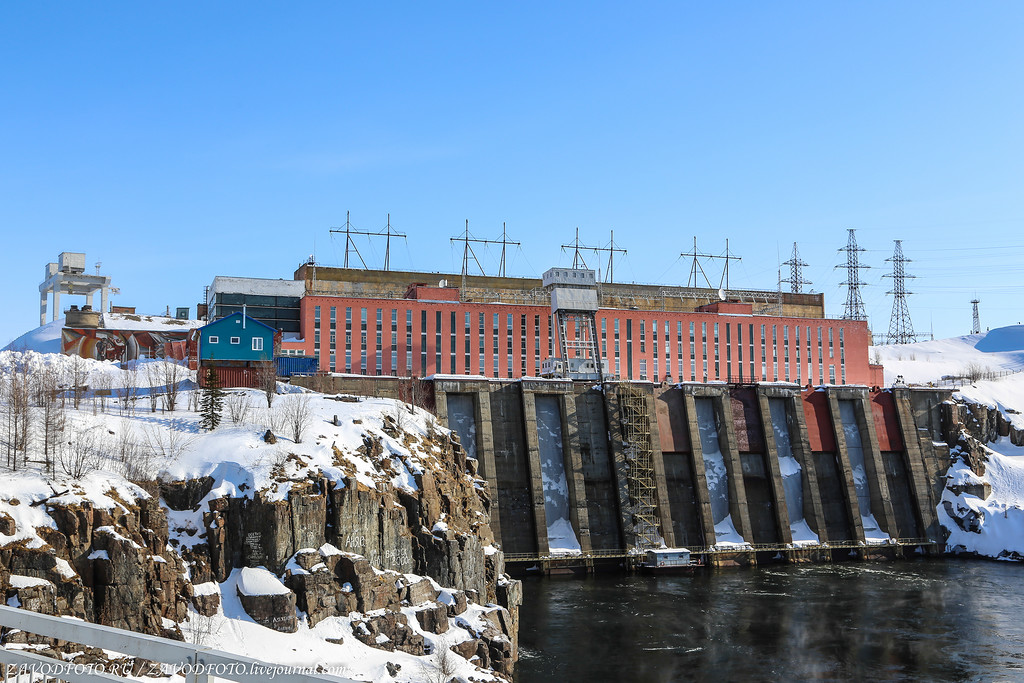

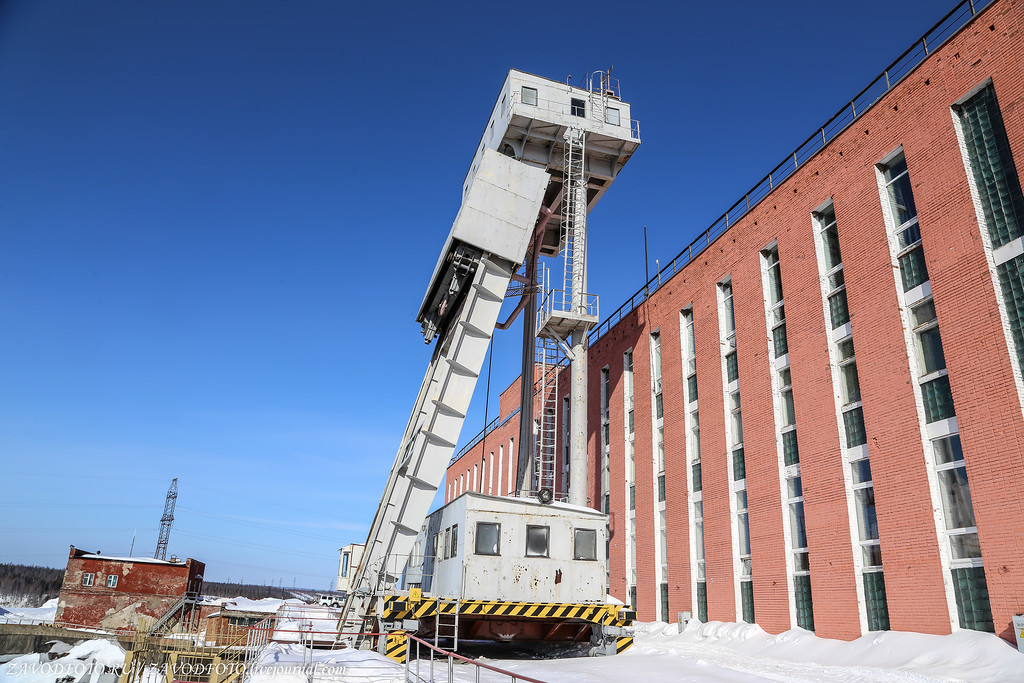

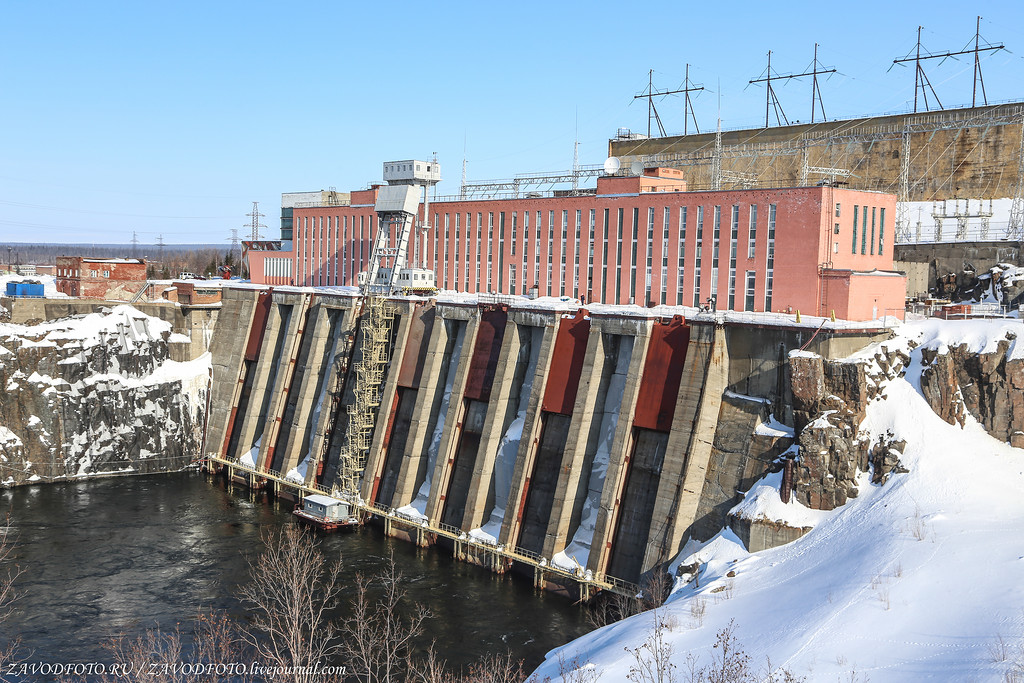

40. Главный корпус и трансформаторная площадка размещены над подземным зданием ГЭС и соединены шахтами с подземными помещениями.
Самая северная ГЭС России

41.
Самая северная ГЭС России

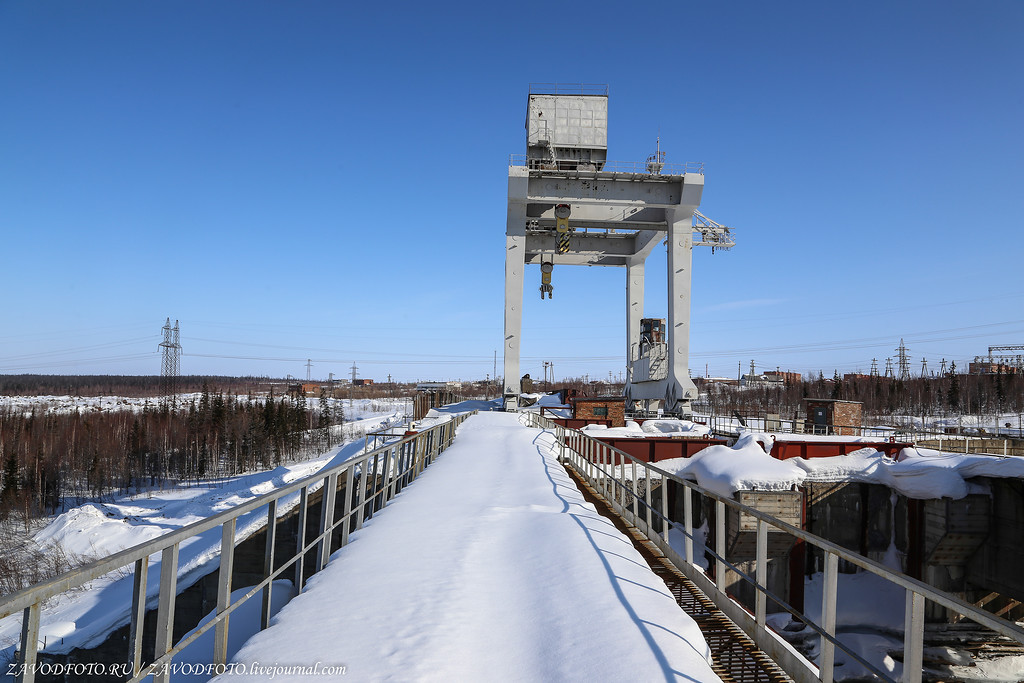

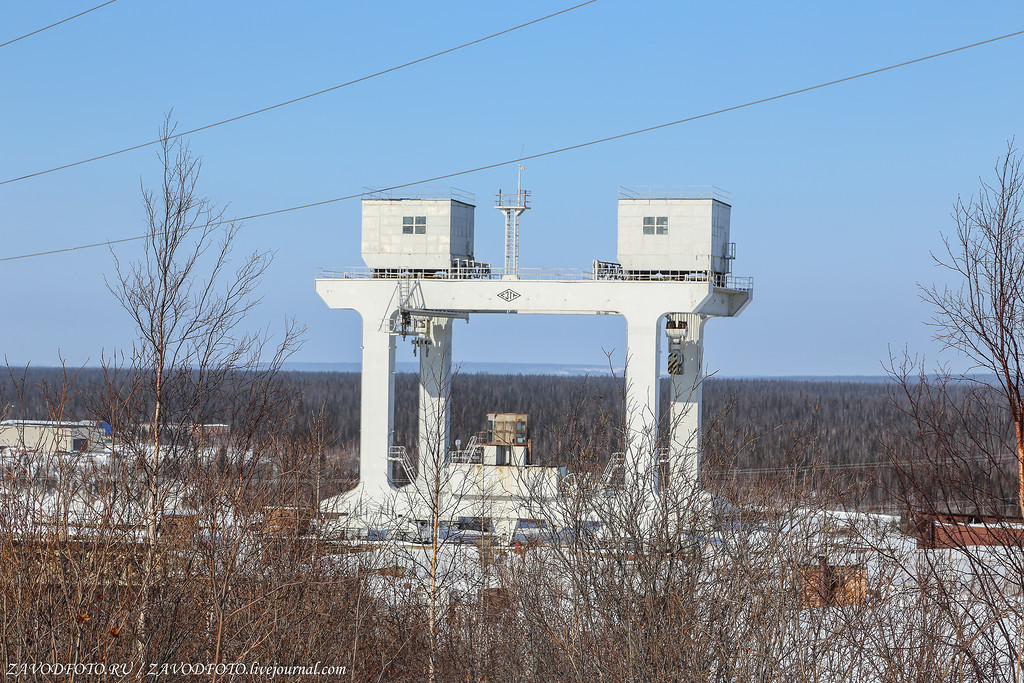

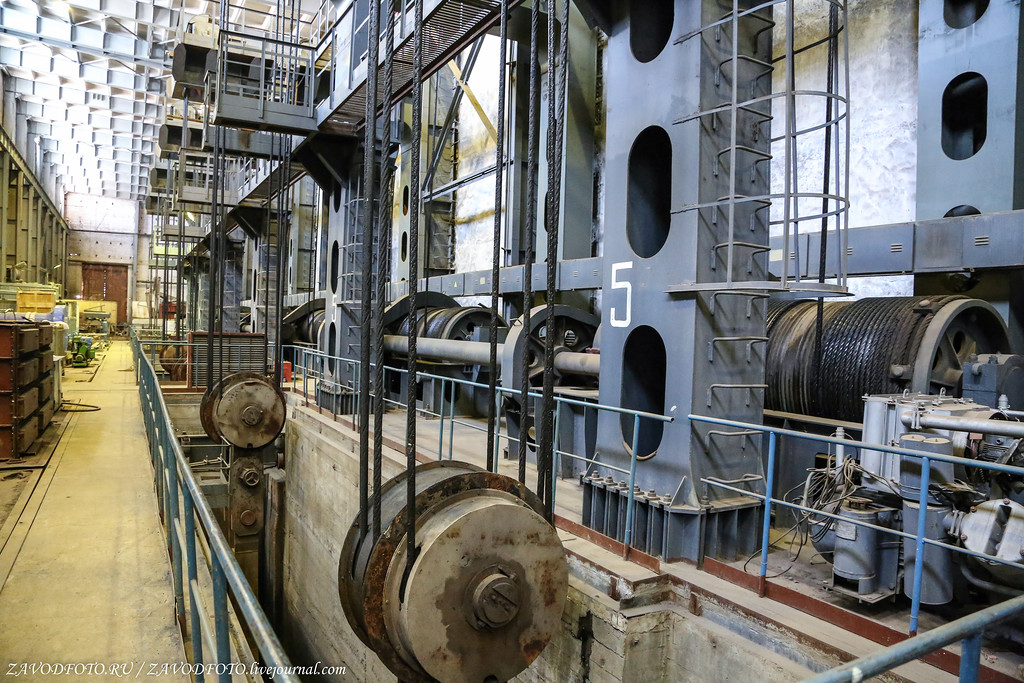

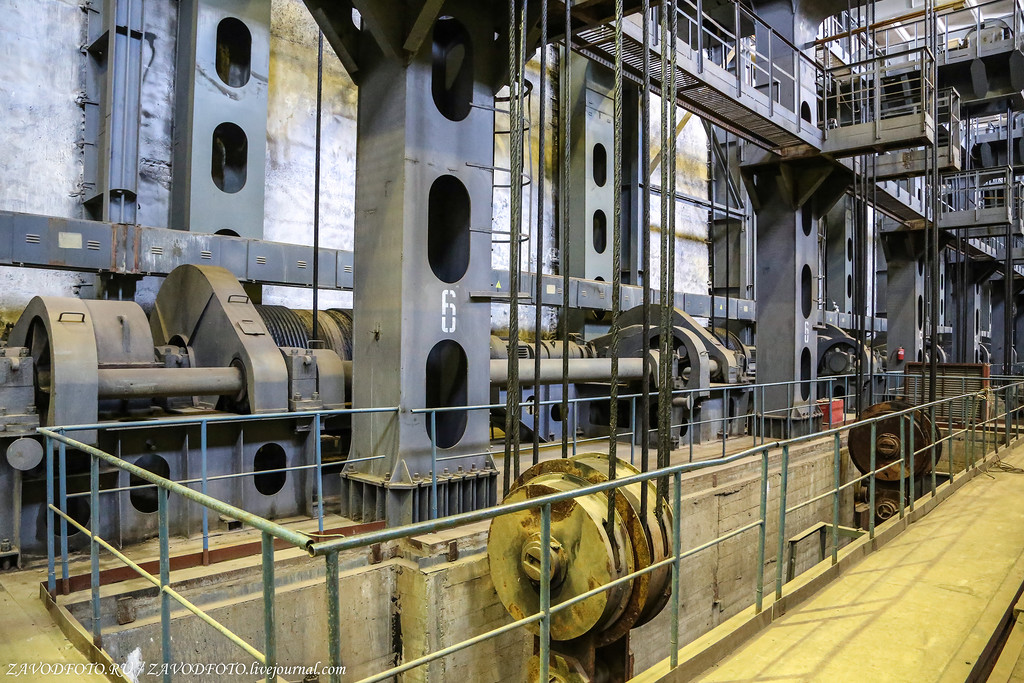

42. Подъёмные механизмы затворов.
Самая северная ГЭС России

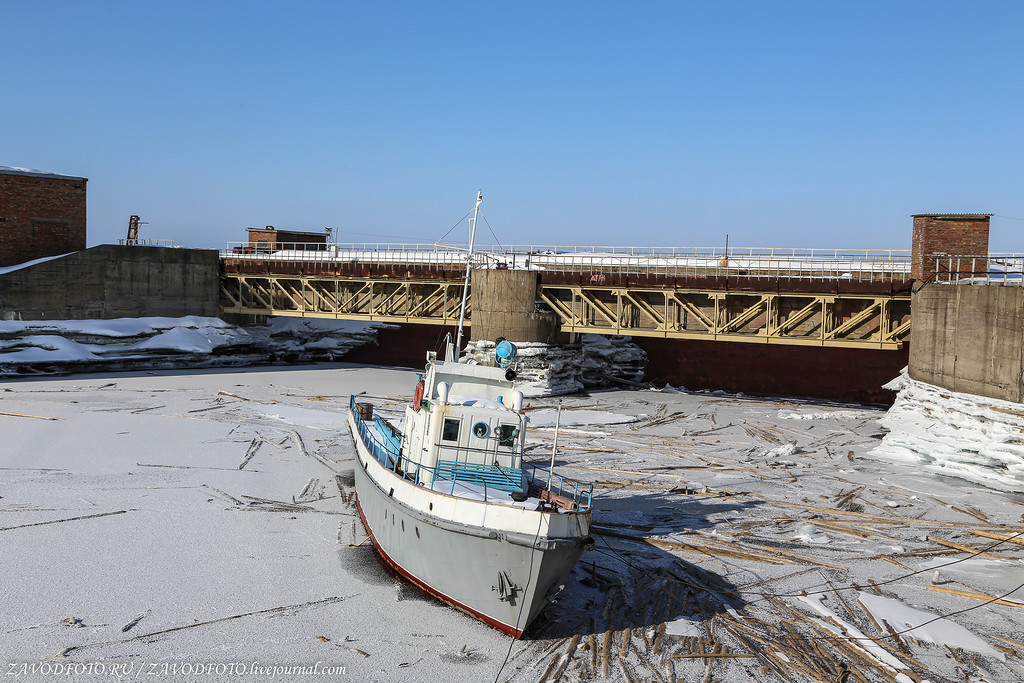

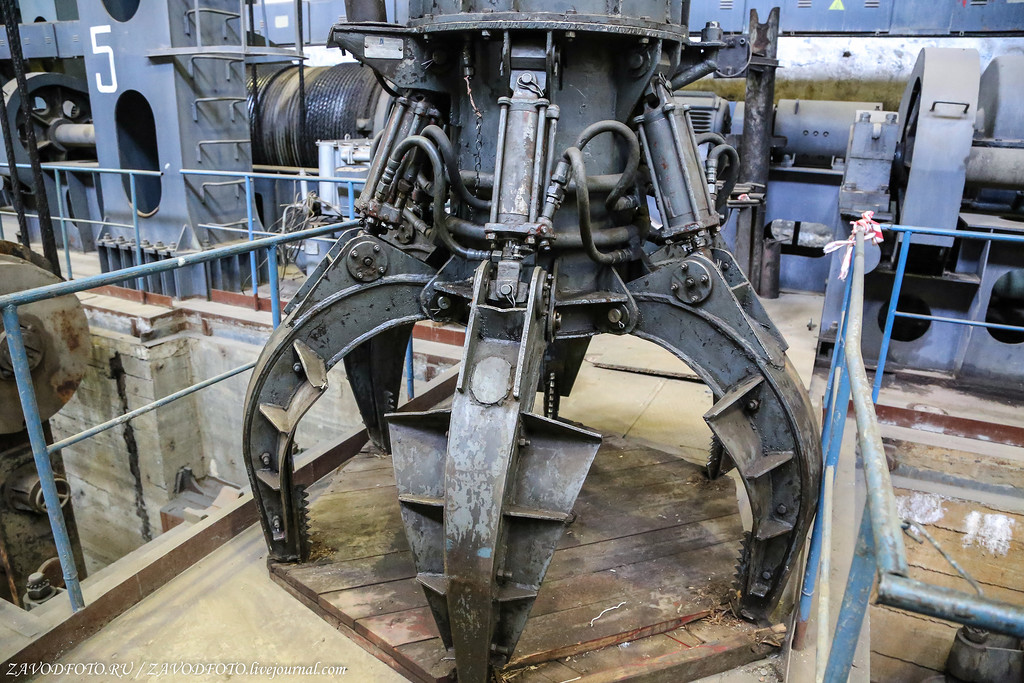

43. и крабик для ловли всякого мусора
Самая северная ГЭС России

44.
Самая северная ГЭС России

45. Русловая каменнонабросная плотина длиной 420 м и наибольшей высотой 72 м., а есть ещё левобережная плотина длиной 1 950 м, максимальной высотой 12 м и правобережная плотина длиной 2 520 м, максимальной высотой 33 м.
Самая северная ГЭС России

46.
Самая северная ГЭС России

47. На гребне плотины. Общая протяженность плотин и дамб Усть-Хантайской ГЭС составляет почти 5 км.
Самая северная ГЭС России

48. Места, конечно, здесь обалденные, люди отзывчивые, приглашали на рыбалку и всё такое, но я, к сожалению, прилетел сюда всего на пару часов, может ещё когда-нибудь повезёт, на запуск очередного гидроагрегата, например :)
Самая северная ГЭС России

49.
Самая северная ГЭС России

50.
Самая северная ГЭС России

51.
Самая северная ГЭС России

52.
Самая северная ГЭС России

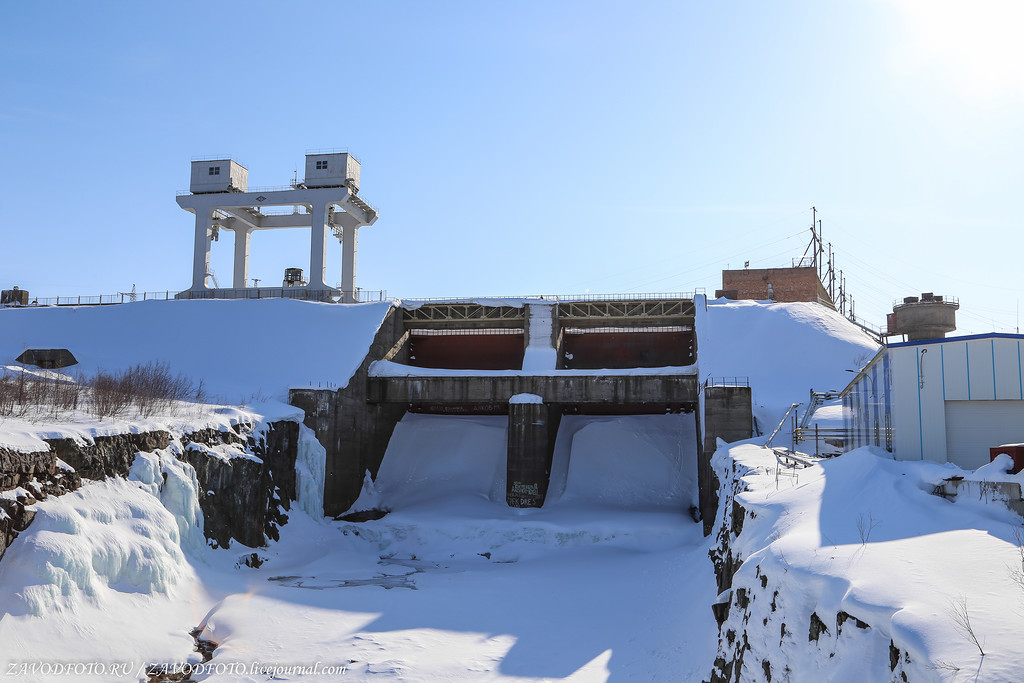

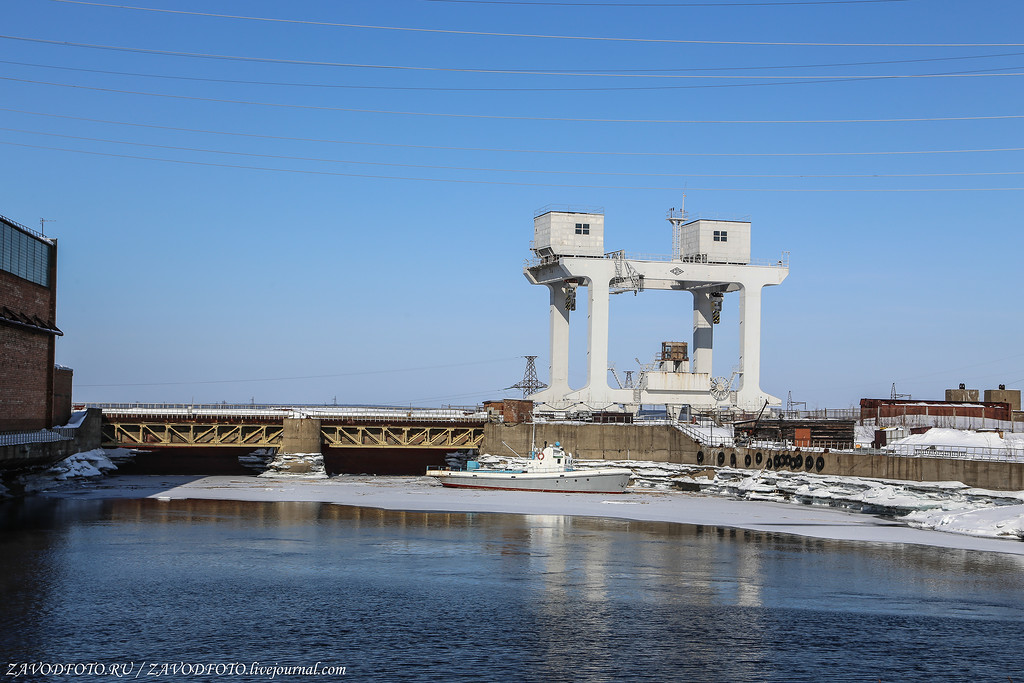

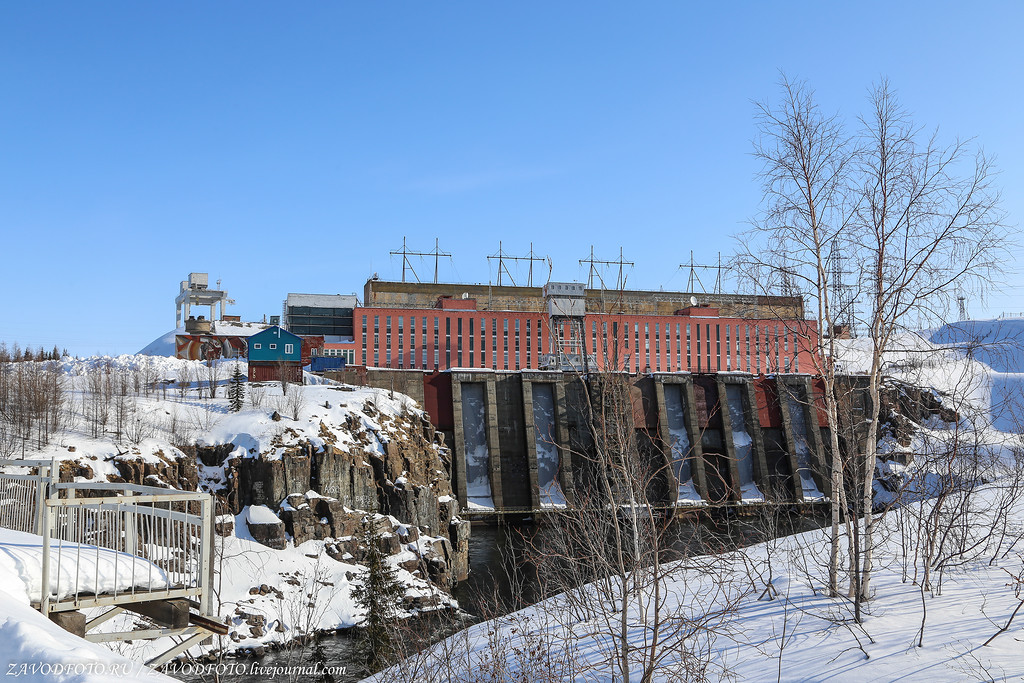

53. Береговой водосброс с водосливом имеет 2 пролёта шириной по 20 м.
Самая северная ГЭС России

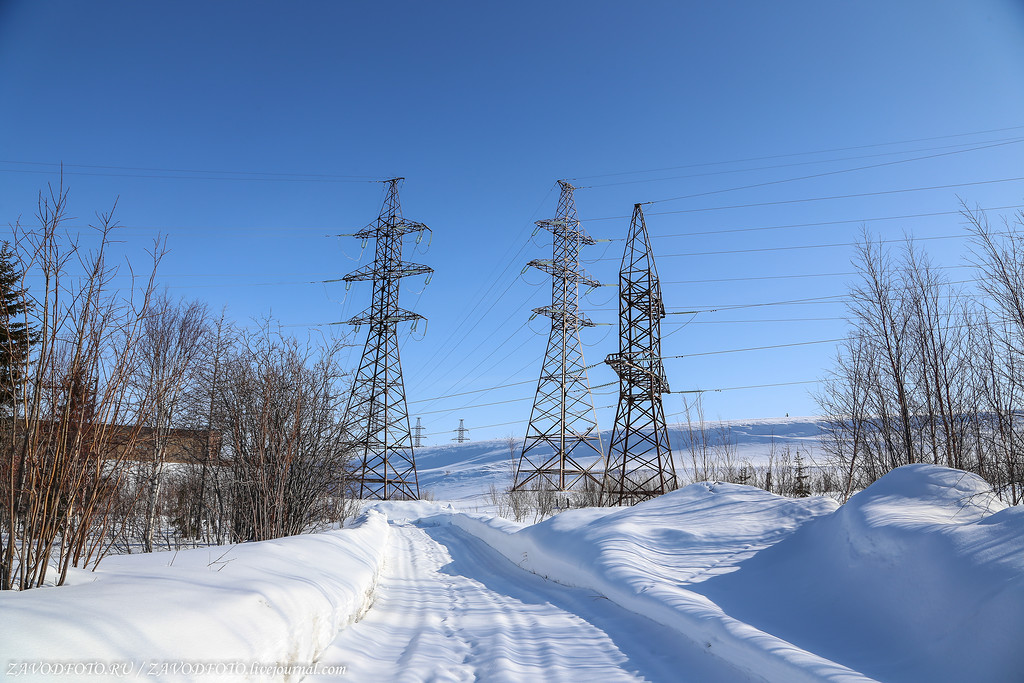

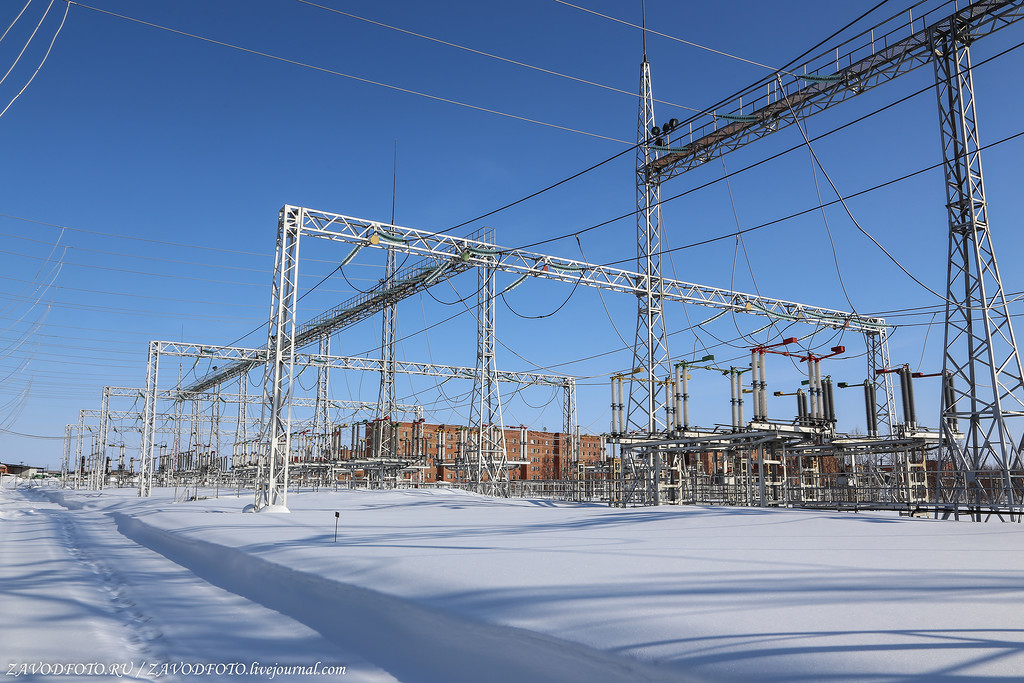

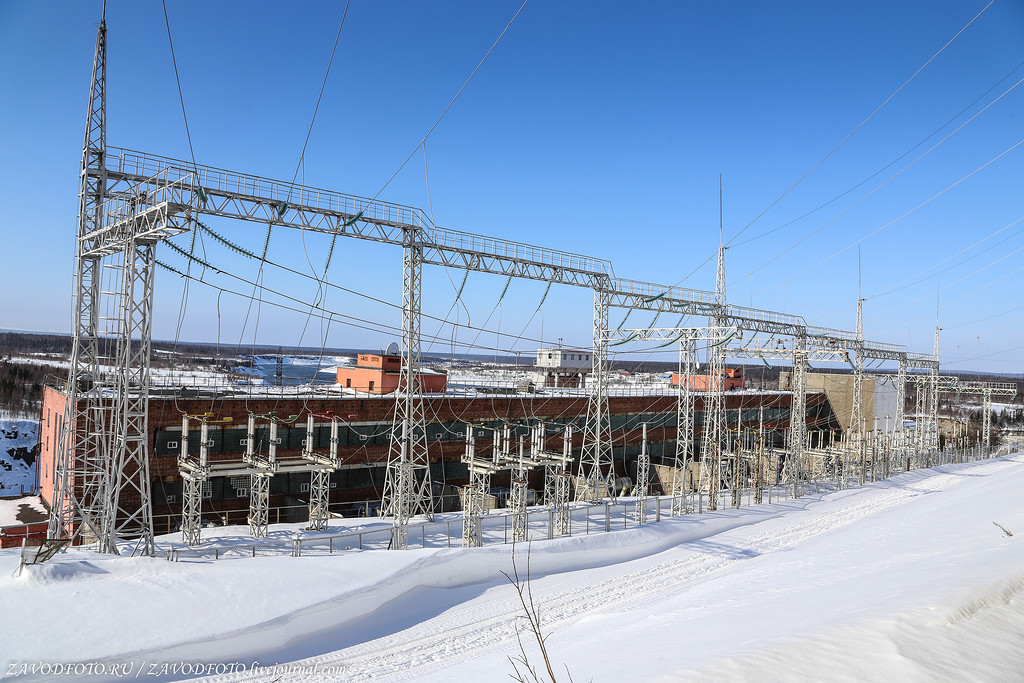

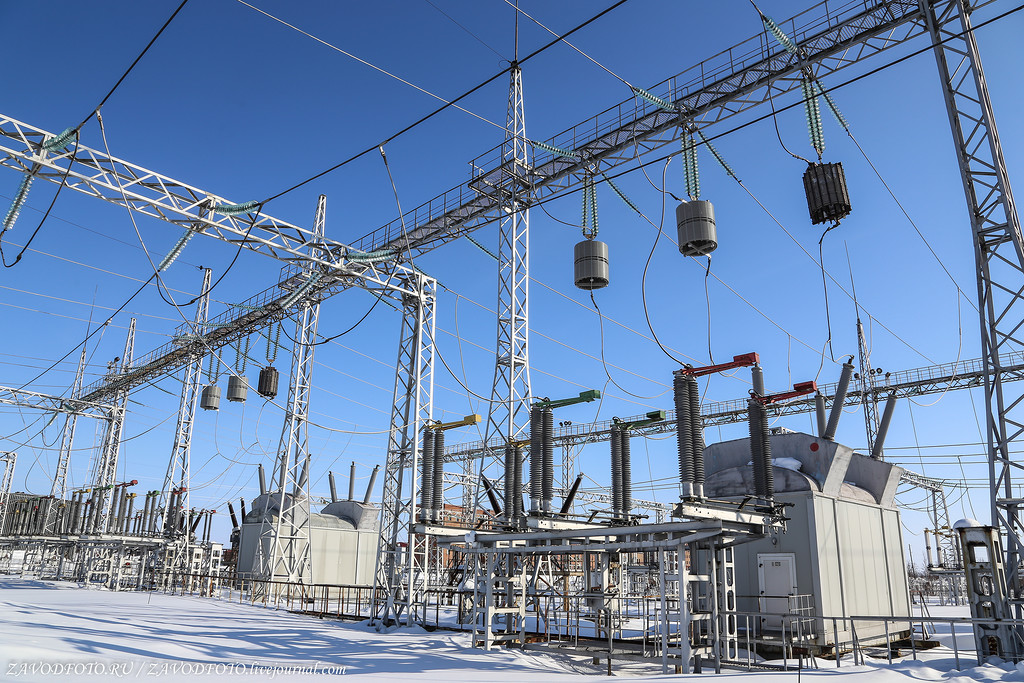

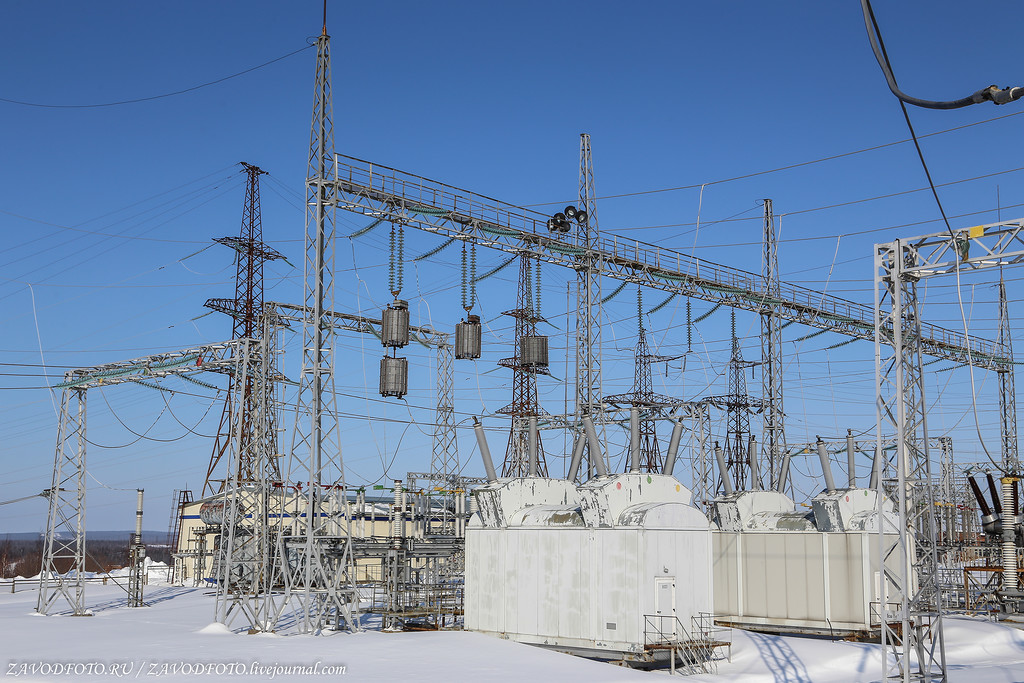

54. На правом берегу подводящего канала расположено ОРУ-220 кВ. С повышающими трансформаторами оно связано воздушными перекидками. Эти трансформаторы типа ТДГ-90000/220 установлены на площадке вдоль здания главного корпуса со стороны верхнего бьефа. Выдача мощности с ОРУ-220 кВ осуществляется по четырем линиям электропередачи в Норильскую энергосистему, одной линией на Игарку и двумя линиями на Курейскую ГЭС.
Самая северная ГЭС России

55.
Самая северная ГЭС России

56.
Самая северная ГЭС России

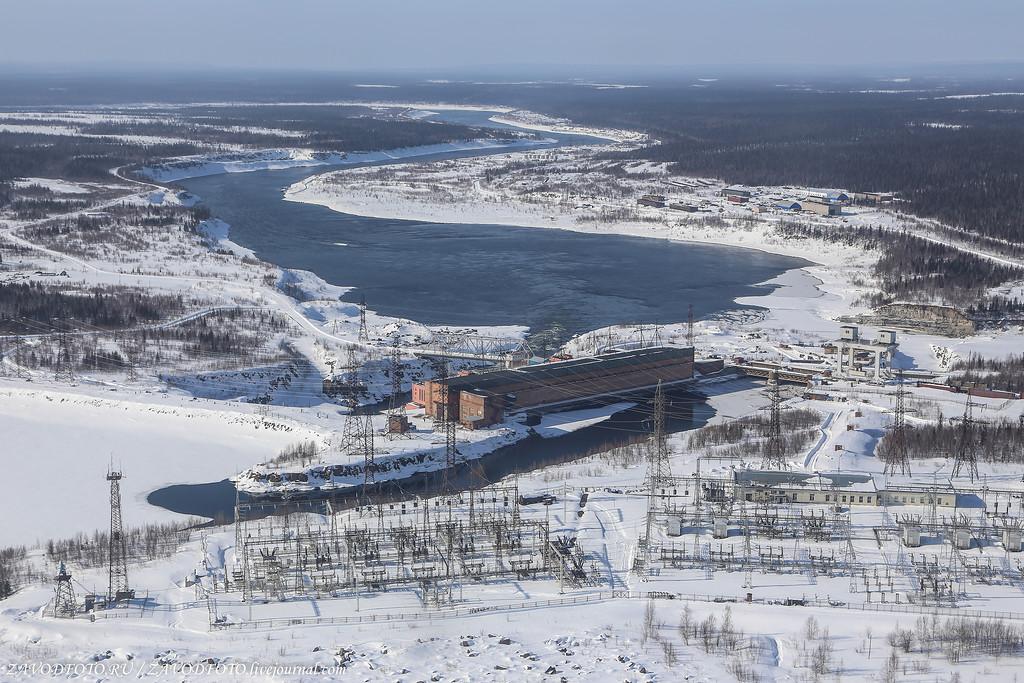

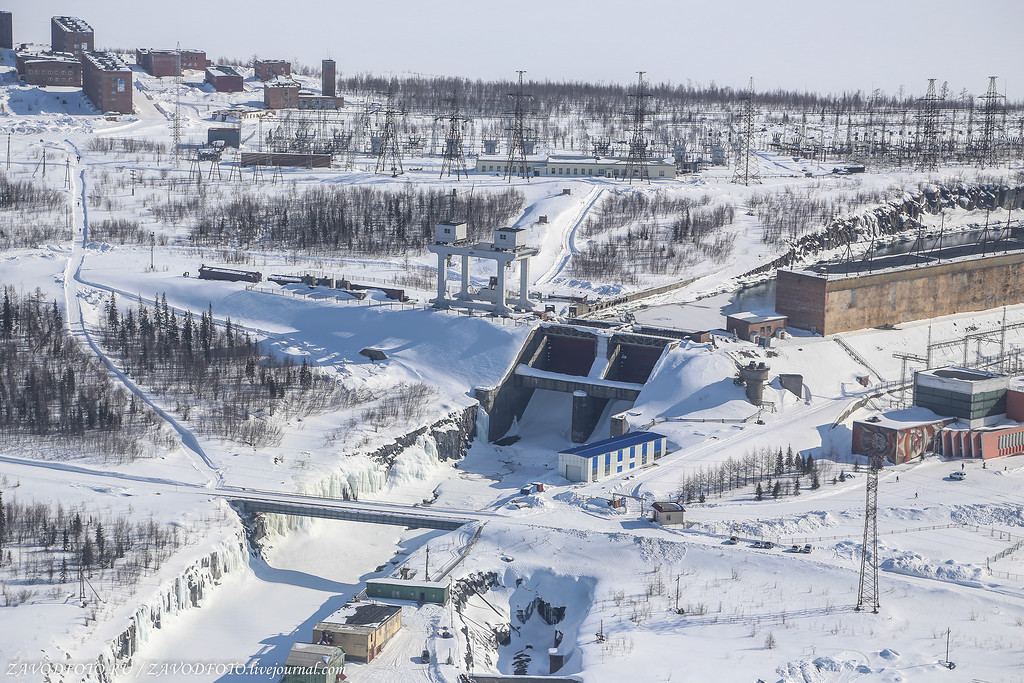

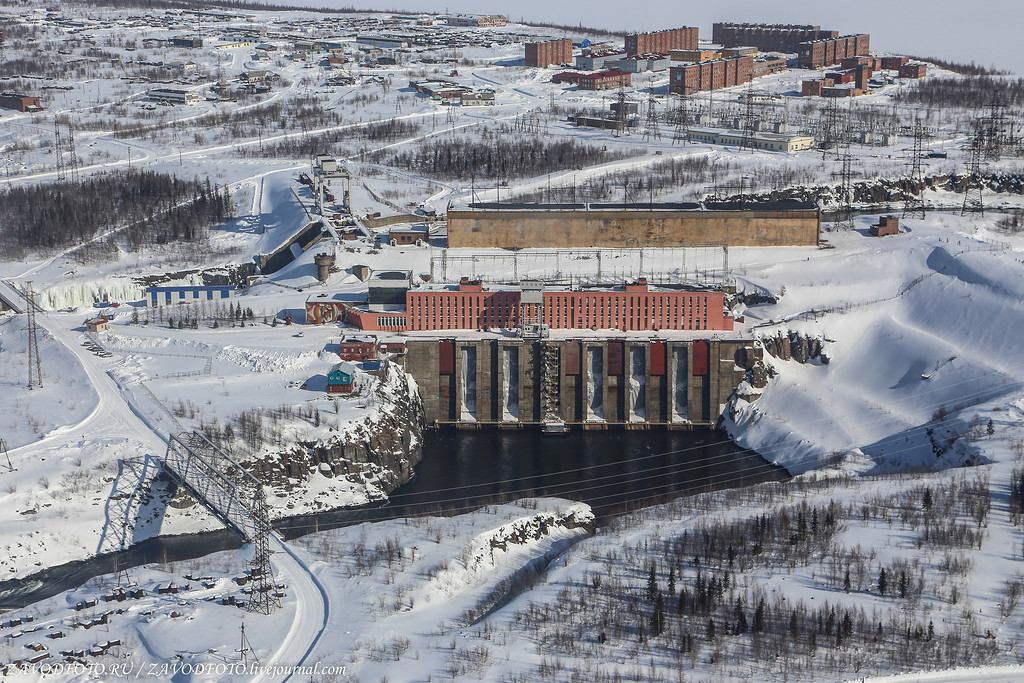

57. Немного высотных фоточек ГЭС с вертолёта
Самая северная ГЭС России

58.
Самая северная ГЭС России

59. В результате строительства станции было образовано Хантайское водохранилище с максимальной глубиной до 56 м. Его площадь равна 1 561 км², а полный и полезный объём составляет - 24,54 км³ и 13,43 км³. Среди созданных в Сибири крупных водохранилищ Хантайское является самым северным водоемом подобного типа.
Самая северная ГЭС России

60. Большое спасибо всей пресс-службе ПАО «ГМК «Норильский никель» и её Заполярному филиалу за открытость и организацию моей поездки. А также лично Кирпичникову Андрею, Смирновой Татьяне, Демьянову Михаилу, Морозу Василию за интересную программу и тёплый приём! Отдельный респект АО «Норильско-Таймырская энергетическая компания» (АО «НТЭК»), что пустили к себе и всё показали! А нам пора дальше, продолжение следует...
Самая северная ГЭС России

Вся наша «Норильский никель» история:

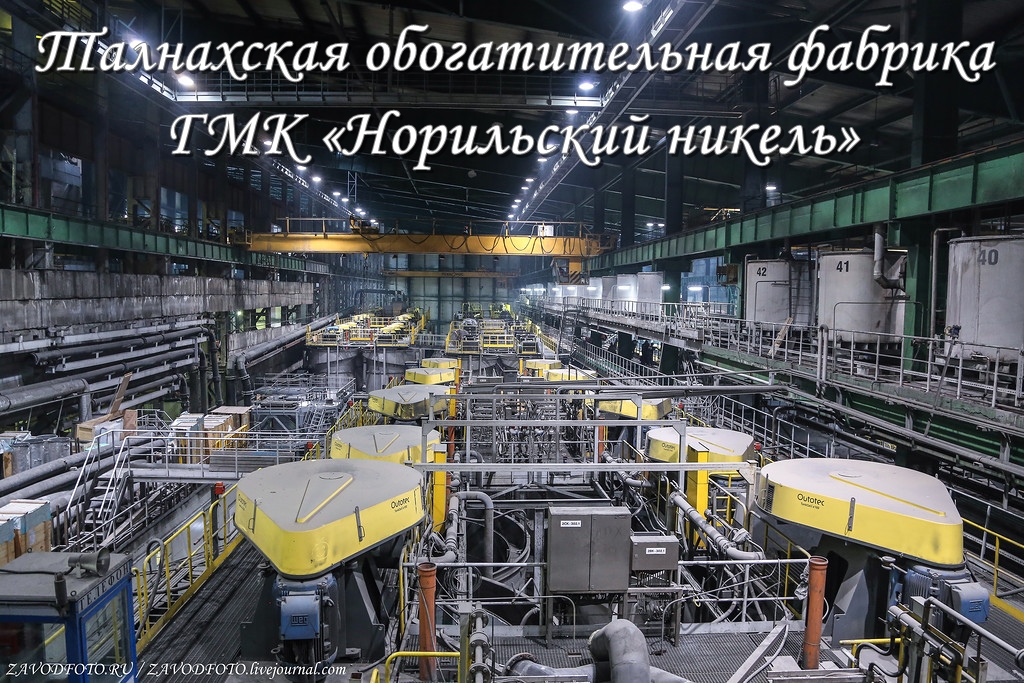

Норильск.jpg Норильск Старый город.jpg Норильск - это космос какой-то!.jpg Рудник «Заполярный», карьер Медвежий ручей.jpg Рудник «Таймырский».jpg Шахта «Скалистая».jpg Талнахская обогатительная фабрика.jpg Надеждинский металлургический завод.jpg Медный завод.jpg Никелевый завод (ГМК «Норильский никель»).jpg Норильская железная дорога.jpg Норильская ТЭЦ-3.jpg Усть-Хантайская ГЭС.jpg
