Мост Александра Невского

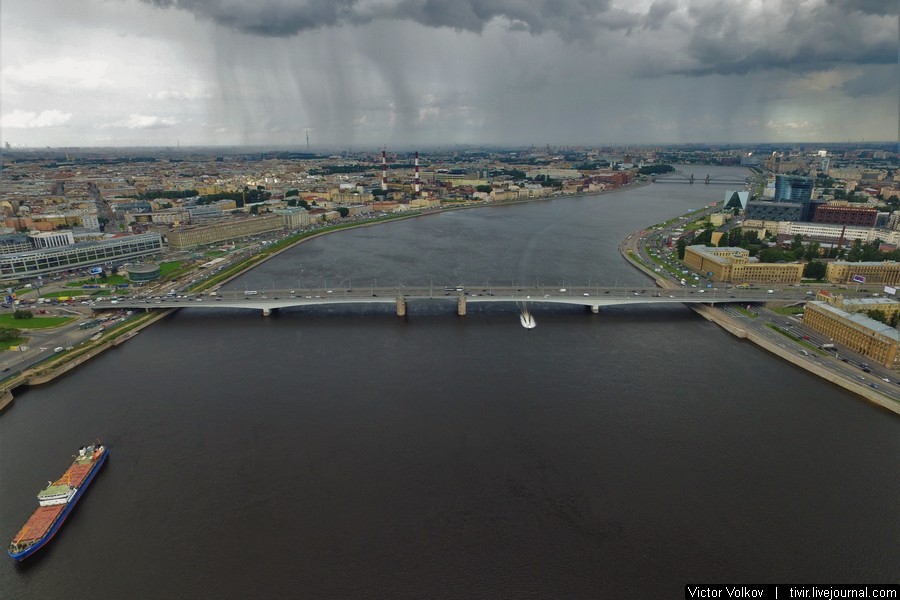

Хотите посмотреть на мост Александра Невского с высоты? И увидеть, как он устроен внутри? Пожалуйста!

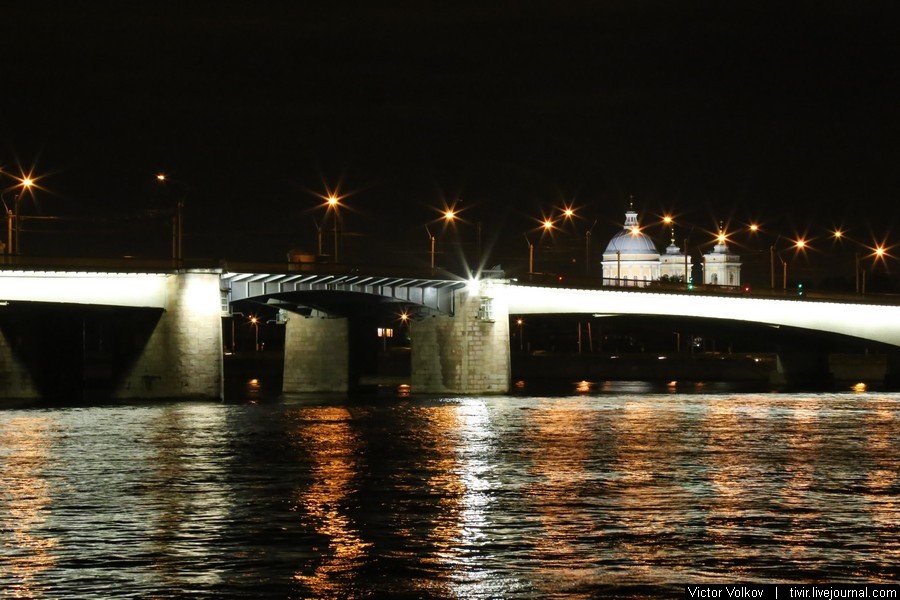

Мост Александра Невского - самый длинный мост в Санкт-Петербурге из разводящихся. Общая длина - 905,7 метров, почти километр. Длиннее только Большой Обуховский (Вантовый) мост.

Кстати, мост Александра Невского тоже вантовый. Только тут ванты (стальные тросы диаметром 70 мм) находятся внутри конструкции моста и увидеть их снаружи невозможно.

Мост семипролётный, центральный пролёт длиной 50 метров — разводной. Пять пролётов расположены над зеркалом реки, а два крайних — над набережными. Стационарные боковые пролёты, в т. ч. над набережными, перекрыты двумя трёхпролётными неразрезными предварительно напряжёнными строениями коробчатого сечения с криволинейным очертанием нижнего пояса.

Центральным пролётом моста является разводной двукрылый пролёт; он выполнен из металла. 25-метровые крылья моста разводятся сравнительно быстро — за две минуты, привод разводки — гидравлический.

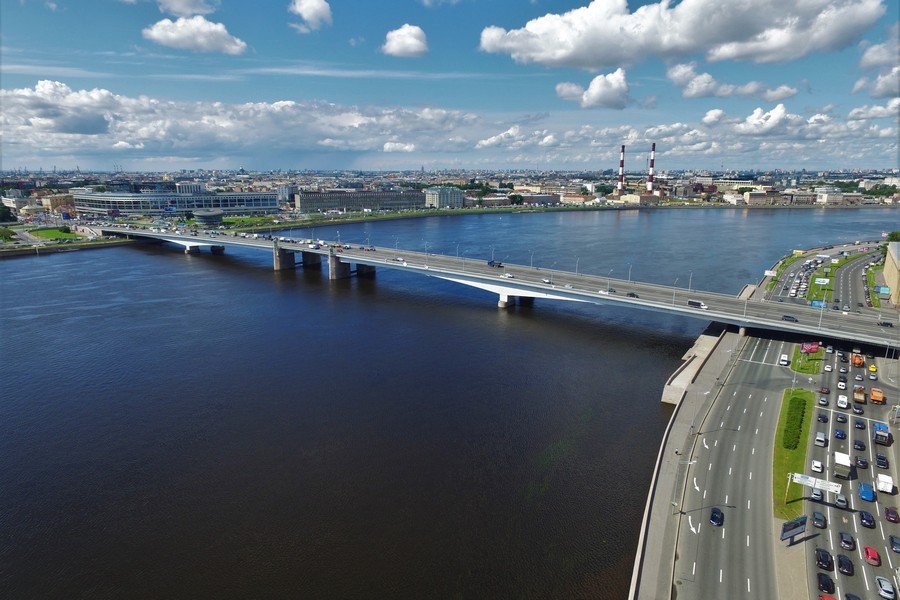

1. Справа на фотографии - левый берег Невы, а слева - правый. А кто сказал, что будет просто?

Мост Александра Невского

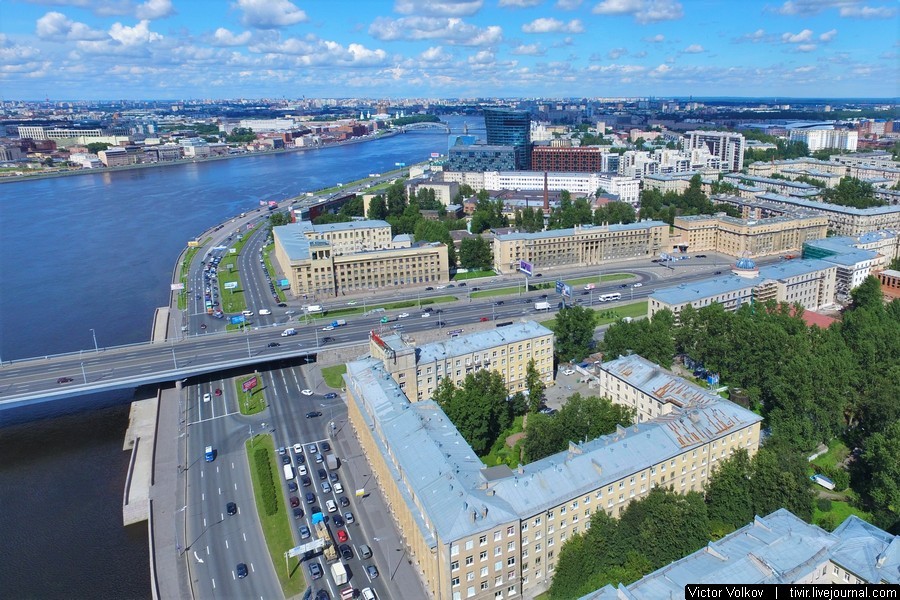

2. Мост возвышается не только над Невой, но и над набережными. Длина мостовых пандусов - по 138 метров.

Мост Александра Невского

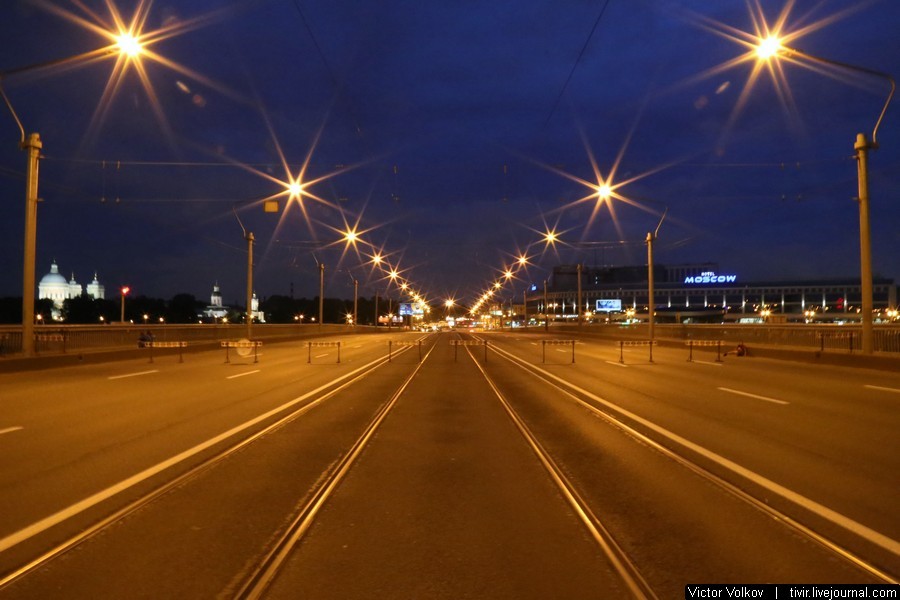

3. Мост Александра Невского соединяет Центральный район и исторический район "Малая Охта", застроенный в середине XX века.

Мост Александра Невского

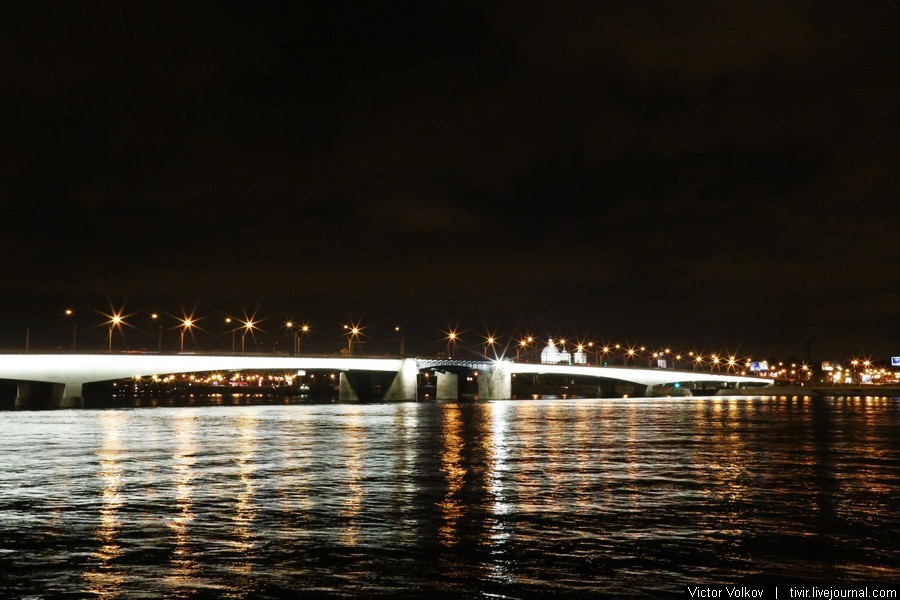

4. Мост соединяет два берега до 2:20 ночи летом, и круглые сутки зимой. Сведка моста происходит примерно в 4:00 утра.

Мост Александра Невского

5. Разводным является центральный пролет, который состоит из двух частей - "крыльев" по 25 метров. Каждое крыло базируется на двух опорах.

Мост Александра Невского

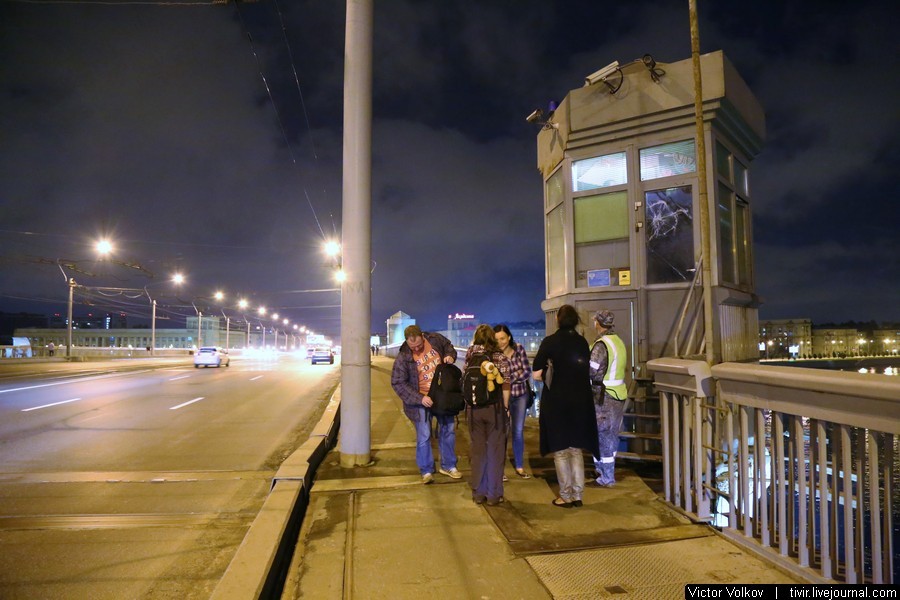

6. Команда Мост Александра Невскогоspbblog в составе Мост Александра Невскогоbalu97, Мост Александра Невскогоannet_cl, Мост Александра Невскогоkareliya_piter в предвкушении экскурсии по внутренним помещениям моста.

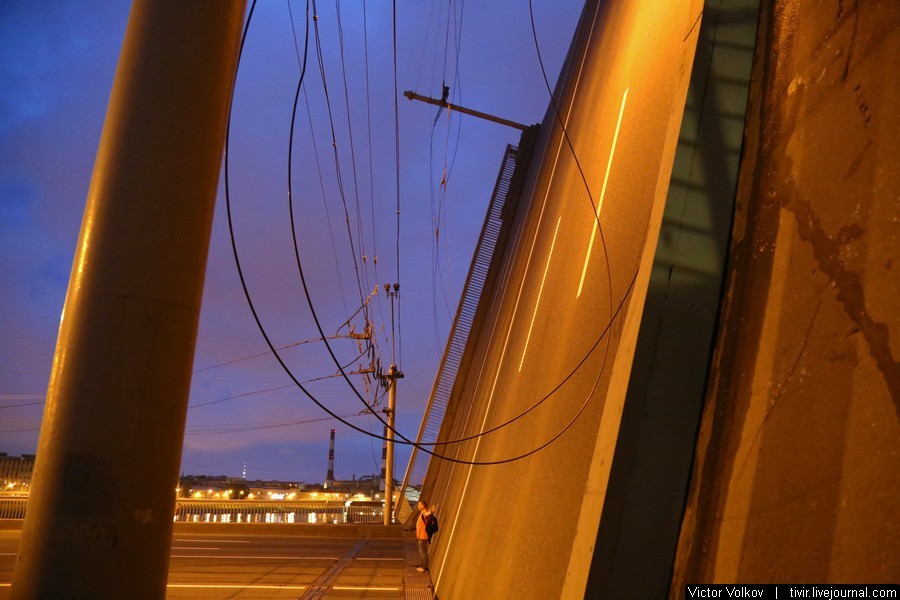

Вход через будку. Будка двухуровневая: сверху - место для охраны, снизу - вход.

Мост Александра Невского

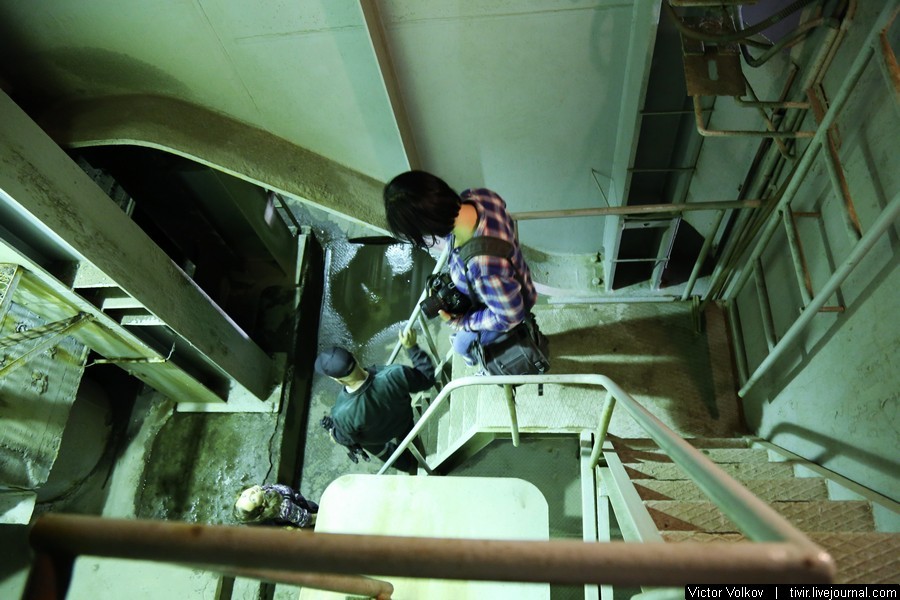

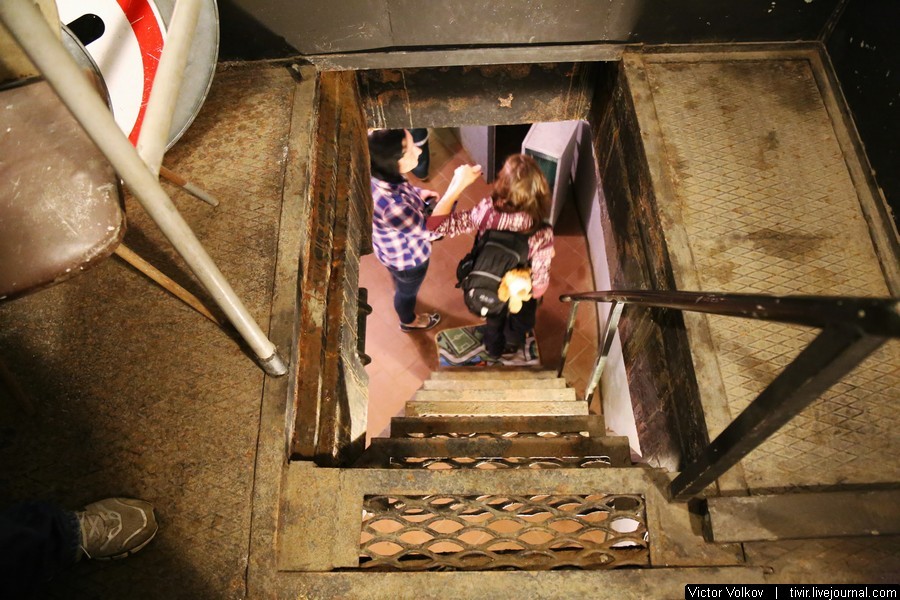

7. Вниз ведет очень крутая лестница.

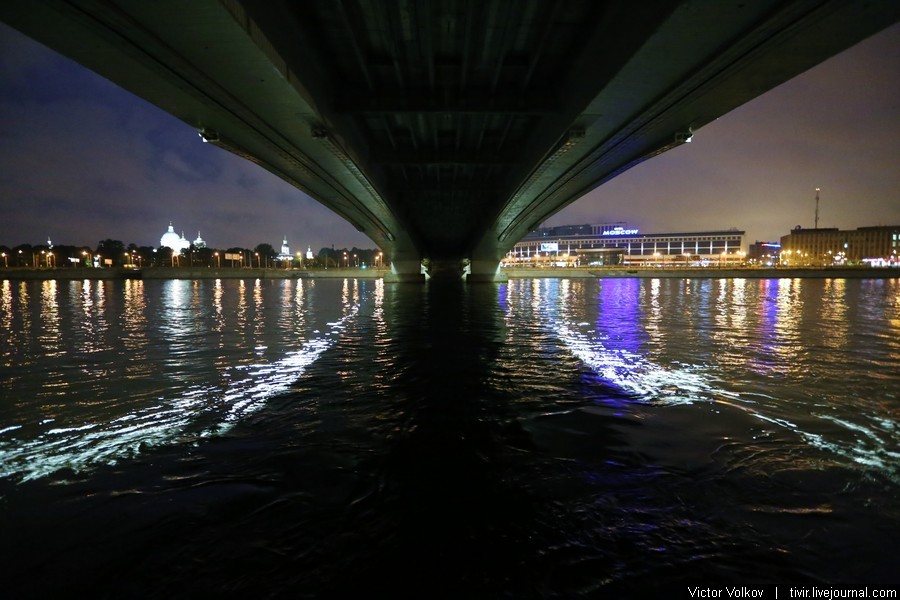

Мост Александра Невского

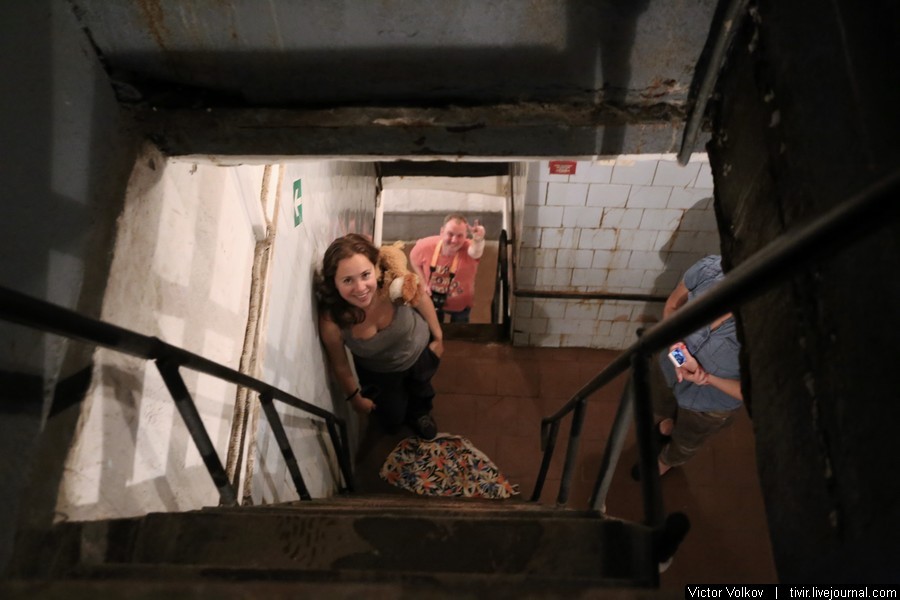

8. Спускаемся все ниже и ниже. Это помещение уже под мостом. Сверху периодически раздается оглушительных грохот - это по межпролетным стыкам проезжают автомобили.

Мост Александра Невского

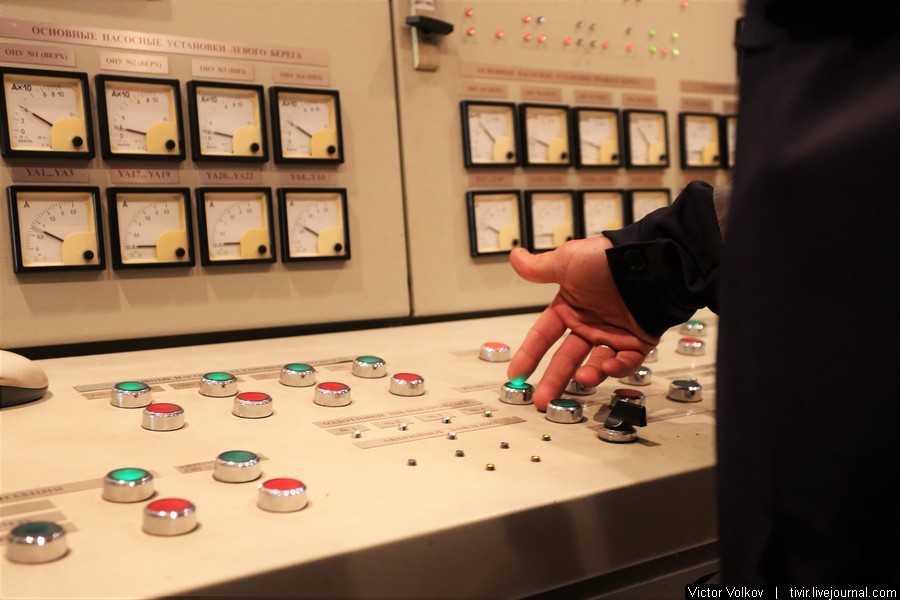

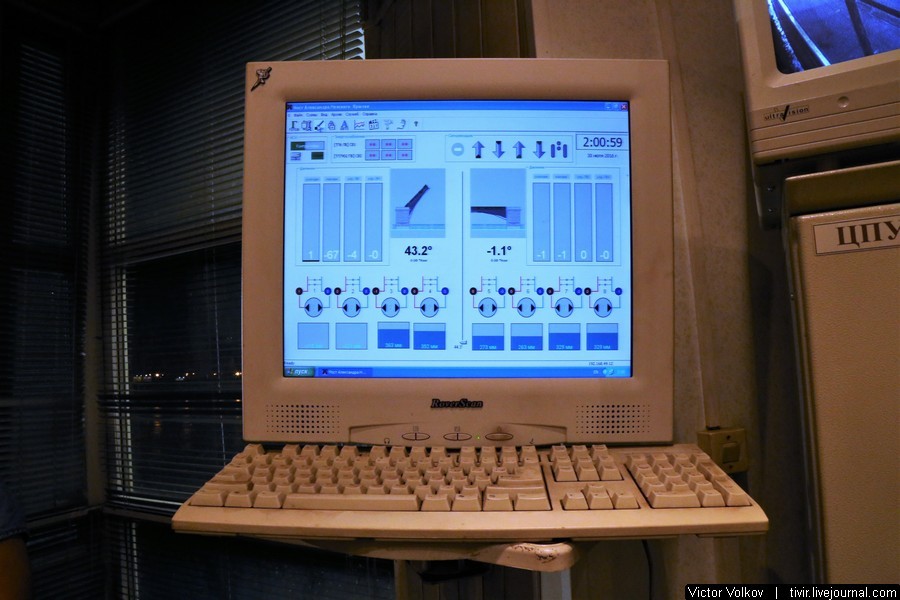

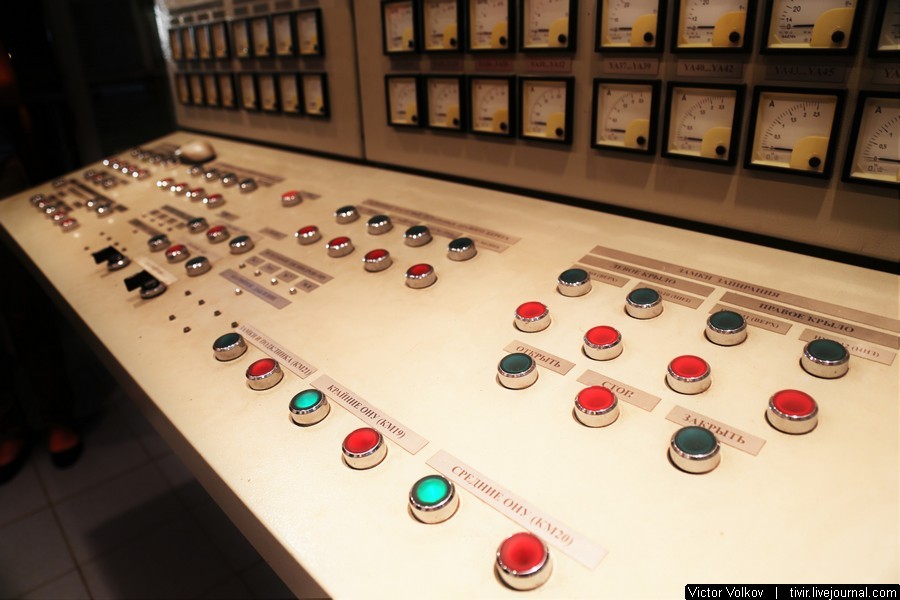

9. Пульт управления. Находится в одной из четырех опор моста, отсюда идет управление всеми процессами.

Мост Александра Невского

10.

Мост Александра Невского

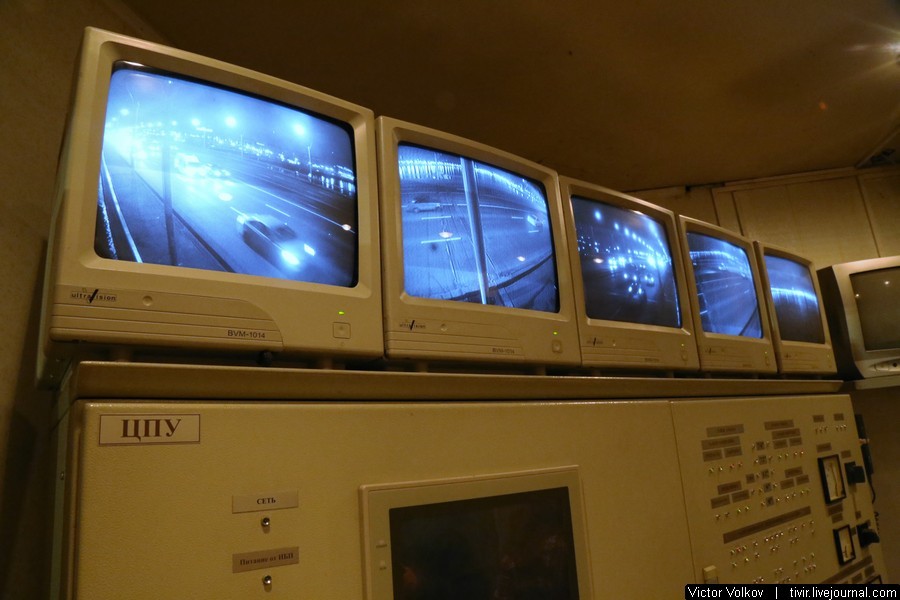

11. Прежде чем развести мост, необходимо убедиться, что автомобильное и пешеходное движение остановлено, никто не прорвался за ограждения. Для этого есть радиосвязь и камеры наружного наблюдения.

Мост Александра Невского

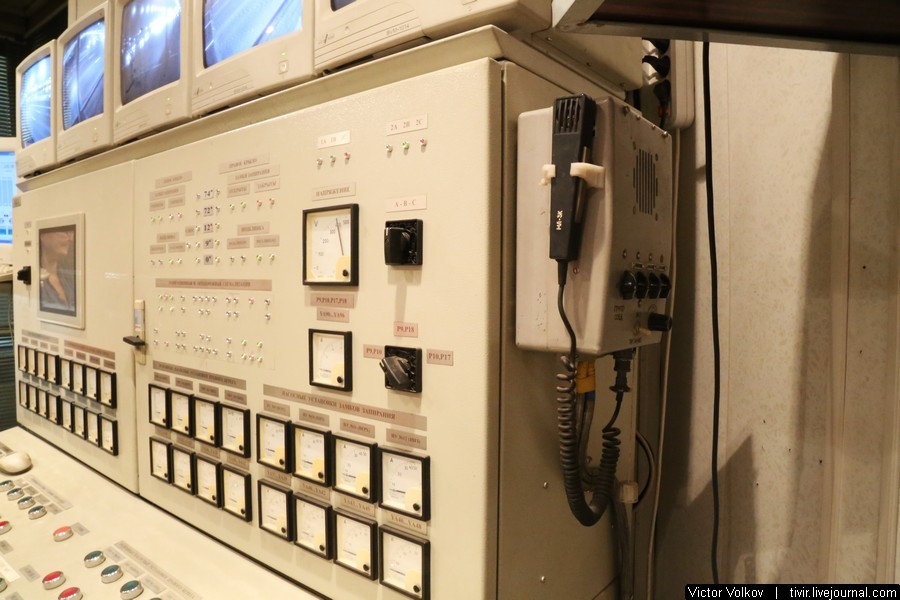

12. В основном все переговоры между механиками и охраной ведутся по рациям, но в виде резервной связи могут использоваться такие аппараты.

Мост Александра Невского

13.

Мост Александра Невского

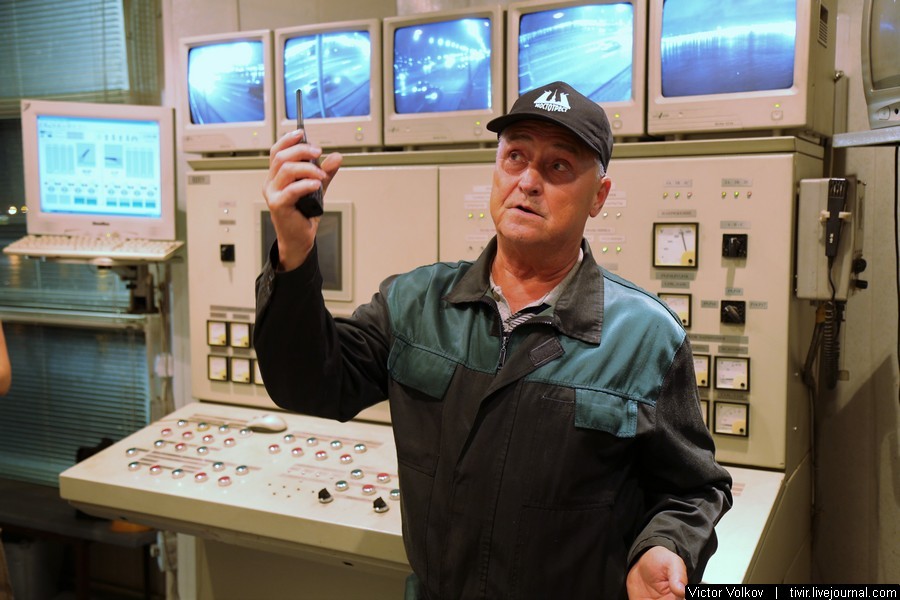

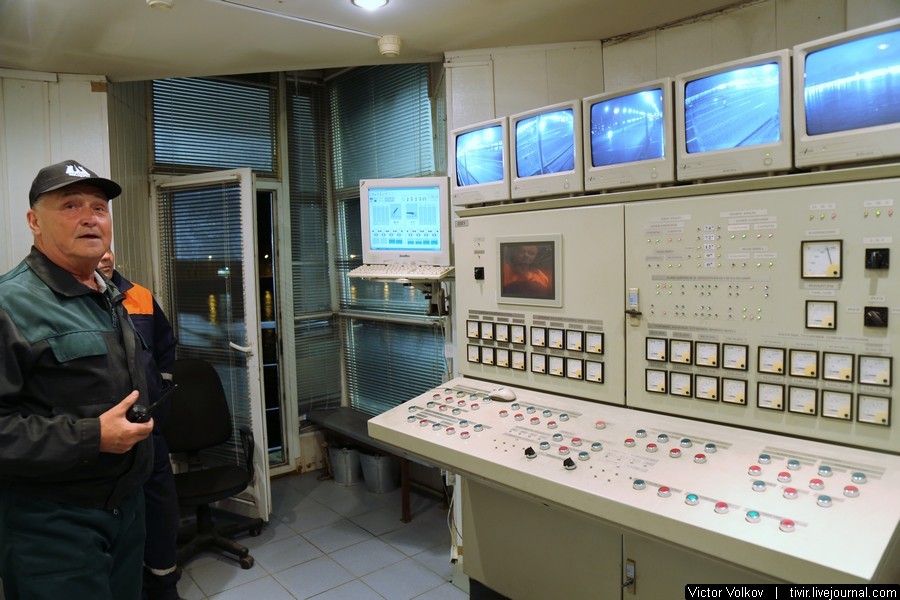

14. Главный механик Анатолий Сергеевич провел для нас очень интересную, подробную экскурсию, ответил на все вопросы и показал все потайные места. Работать на мост Анатолий Сергеевич пришел сразу после армии, и так и работает до сих пор. Очень душевный человек.

Мост Александра Невского

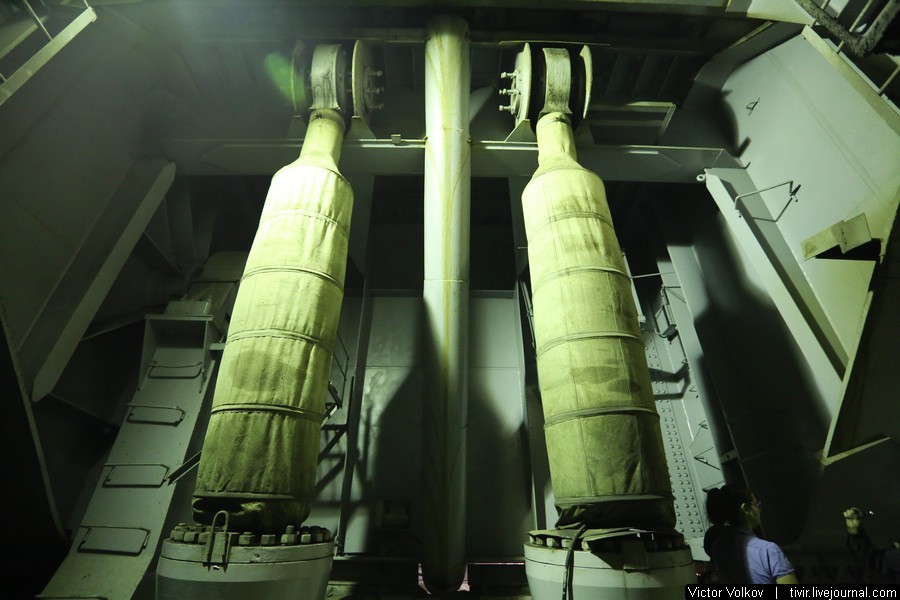

15. Пока мост не разведен, спускаемся вниз, чтобы посмотреть на гидравлические цилиндры.
В каждой из четырех мостовых опор находится по два таких цилиндра. Всего восемь. По четыре на каждое из двух мостовых крыльев. Еще не запутались? Тогда дальше.
Гидроцилиндры опускаются вниз и тянут крыло вниз. А так как само крыло прикреплено к мостовым опорам, оно вращается вдоль оси крепления. Таким образом, мост разводится. Чтобы свести мост назад, гидроцилиндры поднимаются обратно и весь процесс происходит в обратном направлении.

Мост Александра Невского

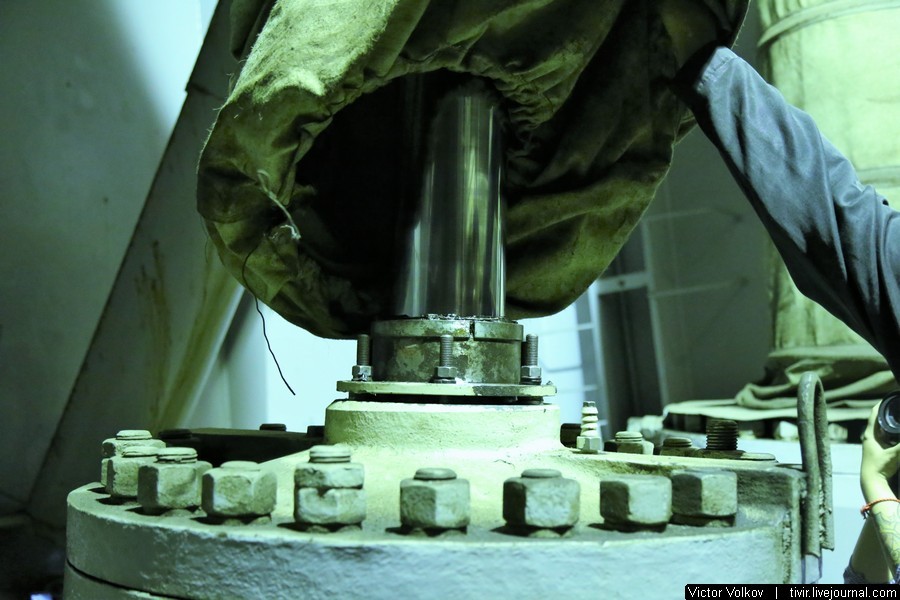

16. Диаметр цилиндра не такой уж и большой - чуть толще человеческой руки.

Мост Александра Невского

17. Возвращаемся в пульт управления и выходим на тесный технический балкончик. Отсюда можно наблюдать за разведением моста почти "из-под самого моста".

Мост Александра Невского

18. На перилах несколько пауков сплели паутины. Место для них рыбное, точнее комаринное. Механики пауков не трогают - что-то вроде приметы.

Мост Александра Невского

19. Тот самый момент. 02:00.

Мост Александра Невского

20. Поехали!

Мост Александра Невского

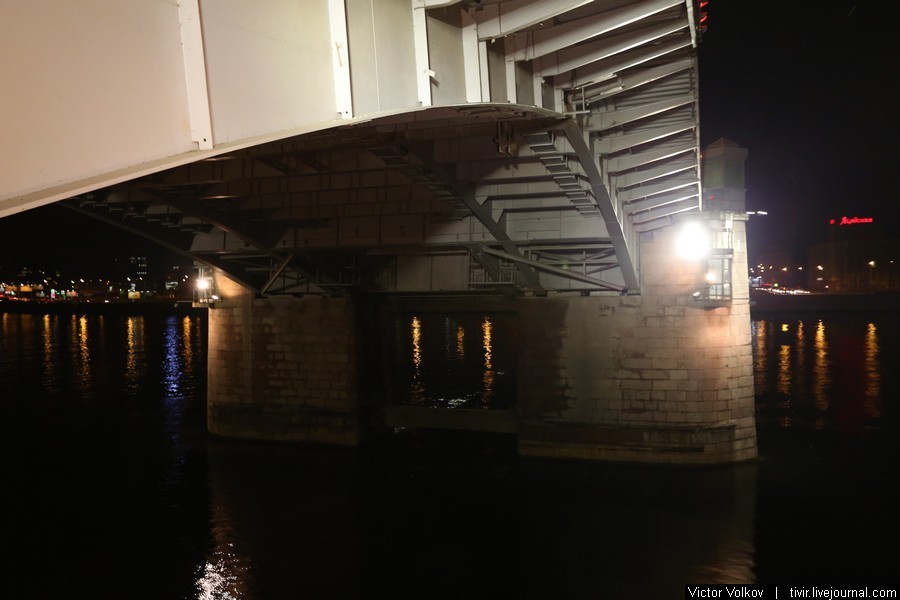

21. Ну вот почти и все. Прошло всего пару минут. Обратите внимание, что место между опорами занял противовес. В отличие от, например, Литейного моста, тут противовес находится прямо "на улице".

Мост Александра Невского

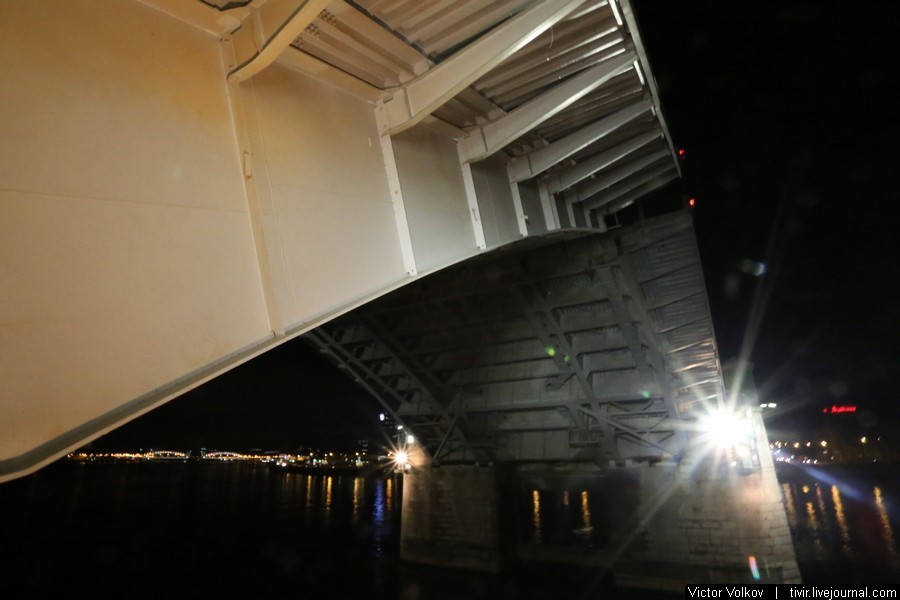

22. Мост разведен и мы отправляемся дальше на экскурсию - все ниже и ниже.

Мост Александра Невского

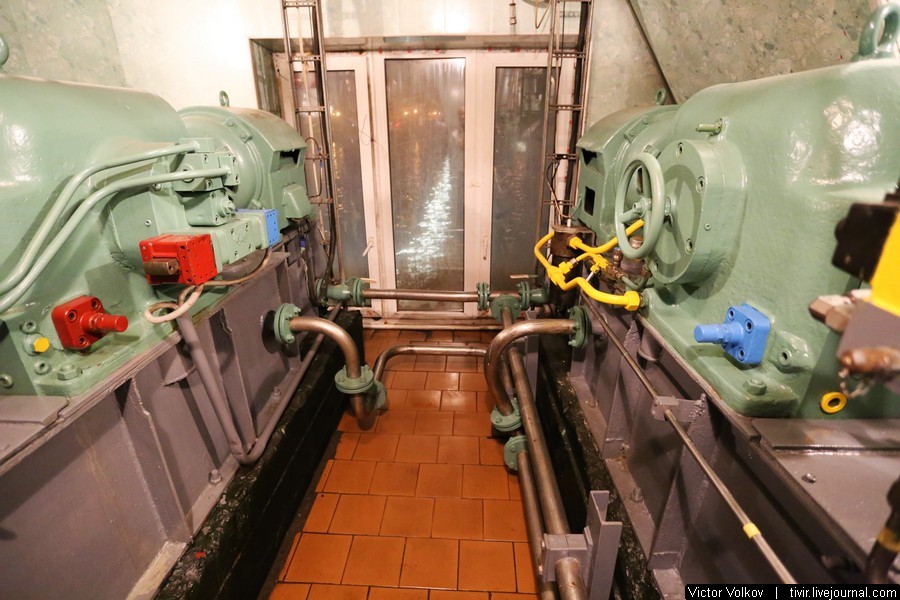

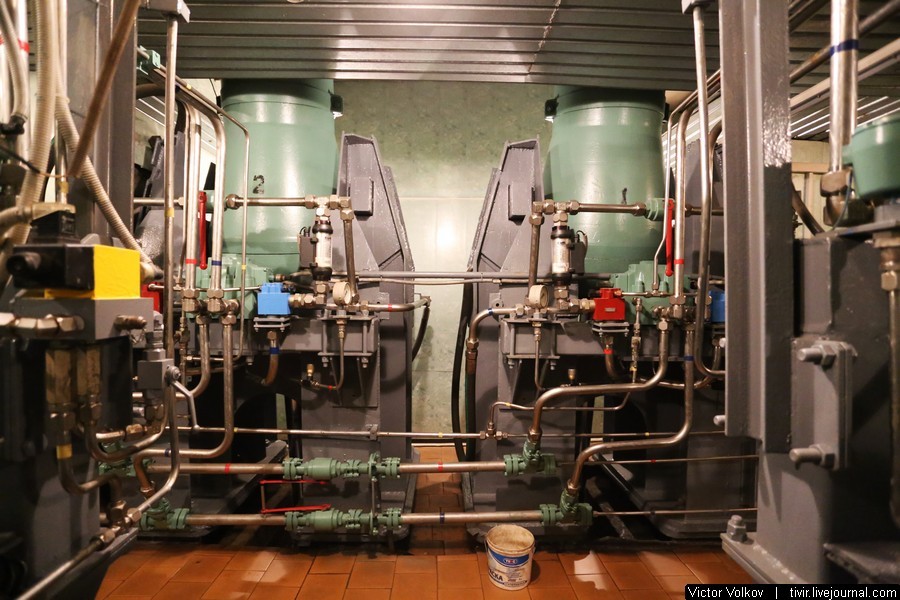

23. Машинное отделение. Совсем небольшое, потому что не единственное - всего их четыре. По одному - в каждой мостовой опоре.

Мост Александра Невского

24. Нижняя часть тех самых гидроцилиндров, которые мы видели на фото 15.

Мост Александра Невского

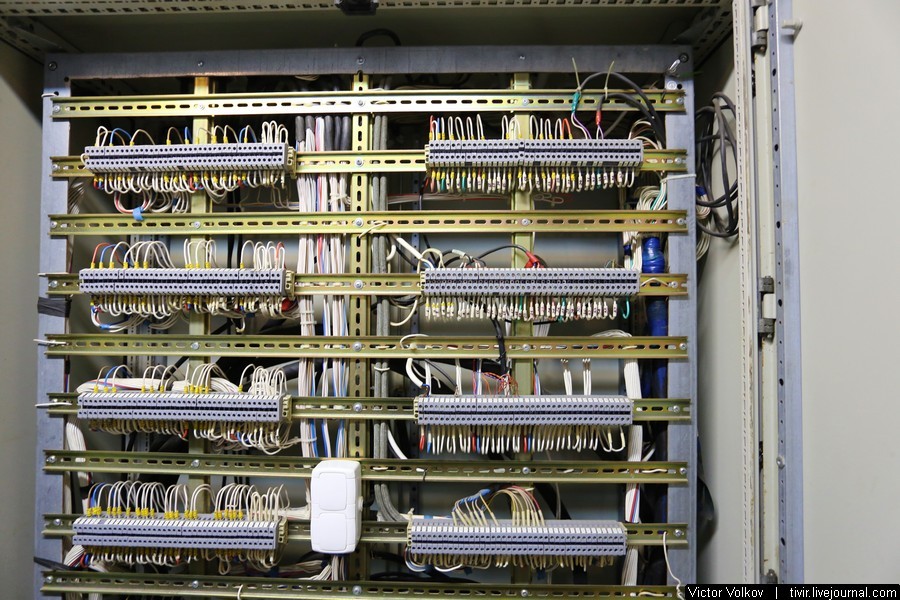

25. Переходим в электрощитовое помещение. Заглядываем в один из щитов - тут полный порядок.

Мост Александра Невского

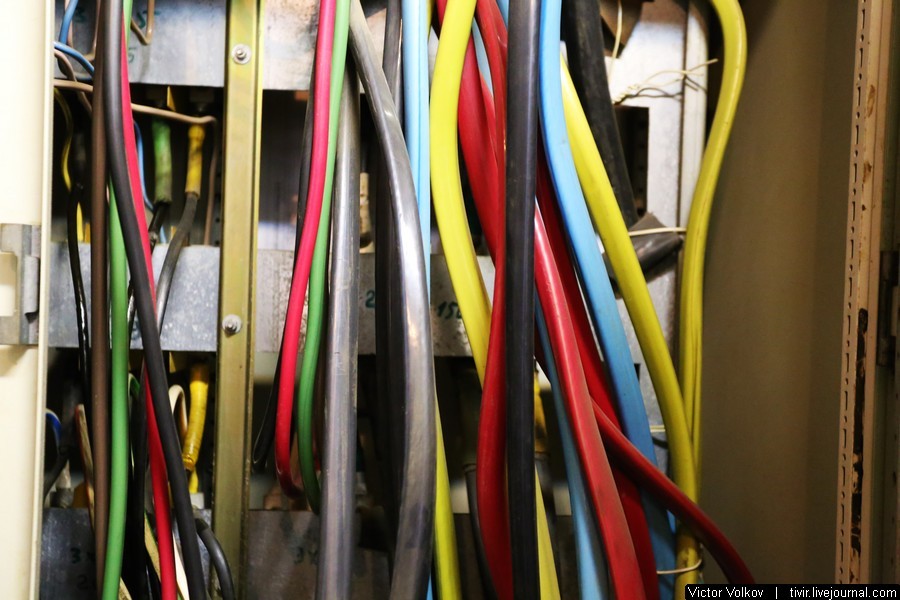

26. Силовые кабели очень фотогеничны.

Мост Александра Невского

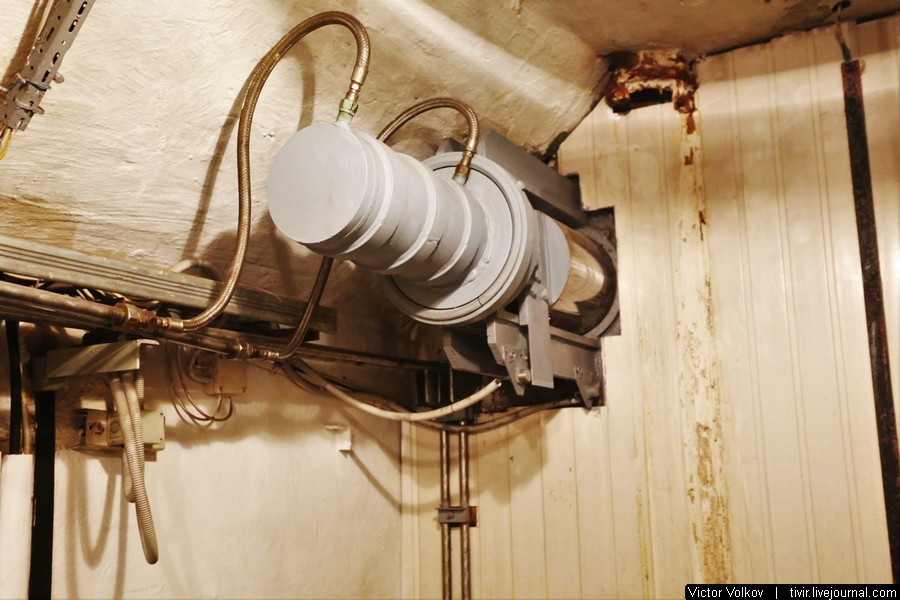

27. Маленький гидроцилиндр, играющий роль стопора, в состоянии, когда мост сведен.

Мост Александра Невского

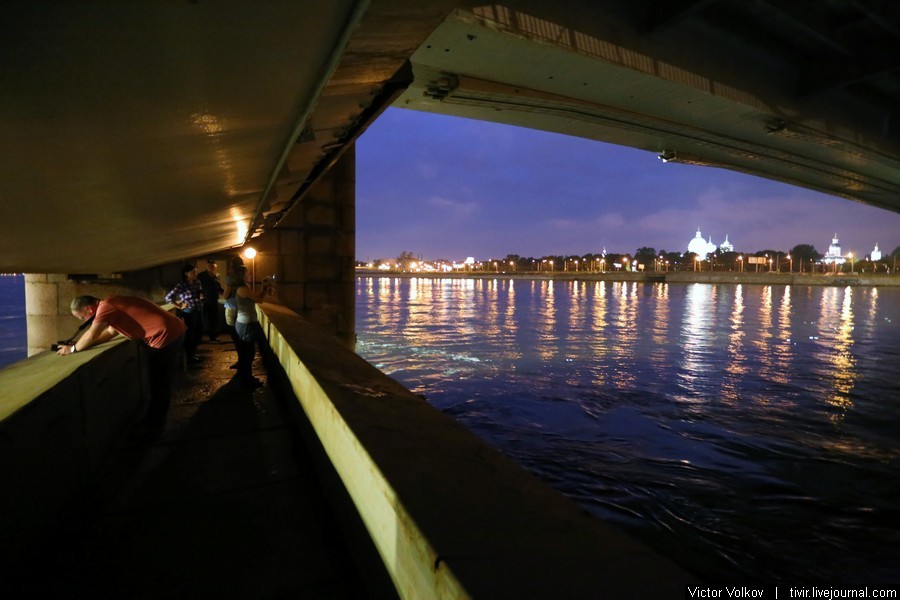

28. Спускаемся еще ниже и через небольшую дверь выходим на переход между мостовыми опорами. Переход находится очень низко, над самой водой.

Мост Александра Невского

29. Стационарный пролет, который не разводится.

Мост Александра Невского

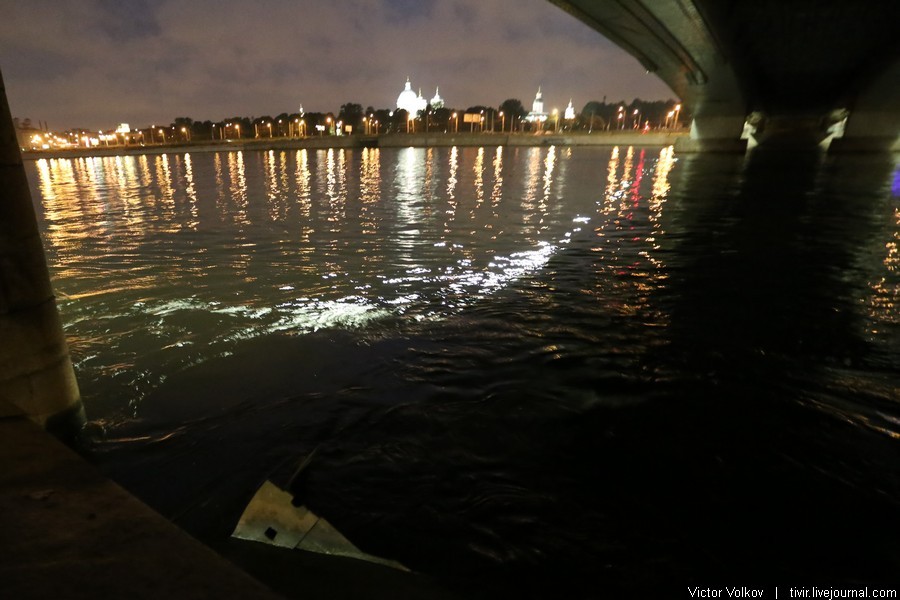

30. Видите что-то торчит из воды и поблескивает. Это старый 700-тонный противовес мостового крыла. "Торчит" он здесь с 1982 года, с тех пор, как обрушился в воду. Случилось это в смену нашего экскурсовода - главного механика Анатолия Сергеевича. В момент обрушения противовес задел коммуникации и оборвал их, из-за чего мост был полностью обесточен и перестал функционировать. Мост пришлось закрывать, через Неву была организована паромная переправа.

Мост Александра Невского

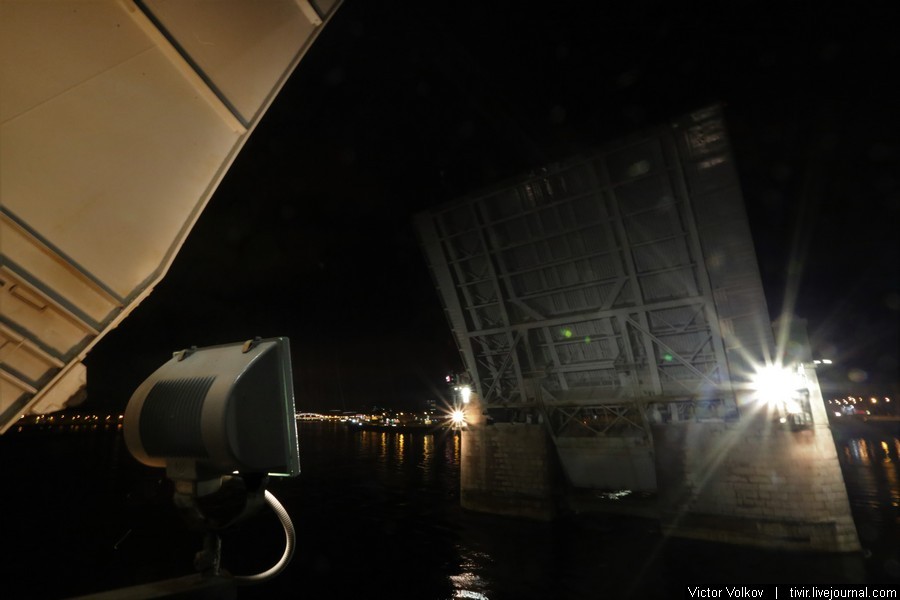

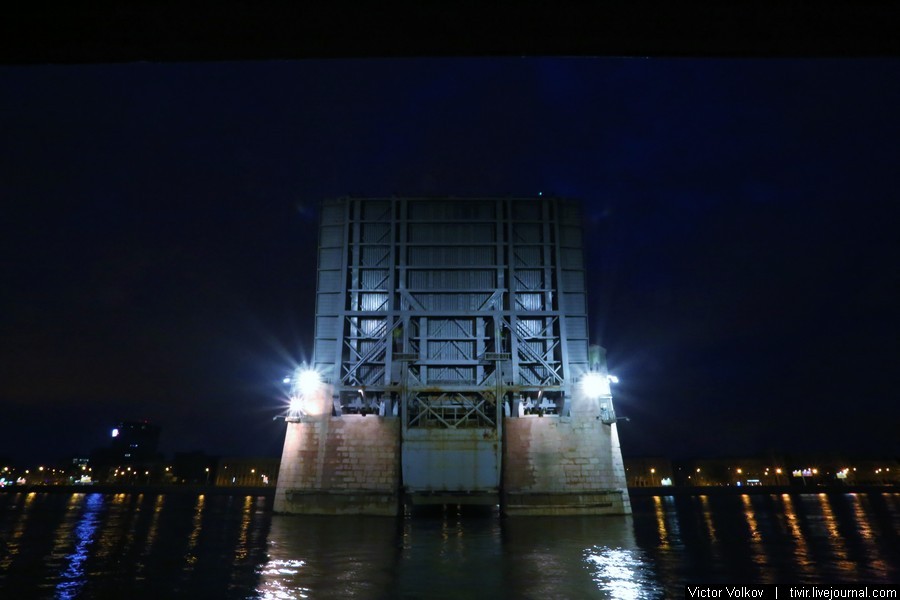

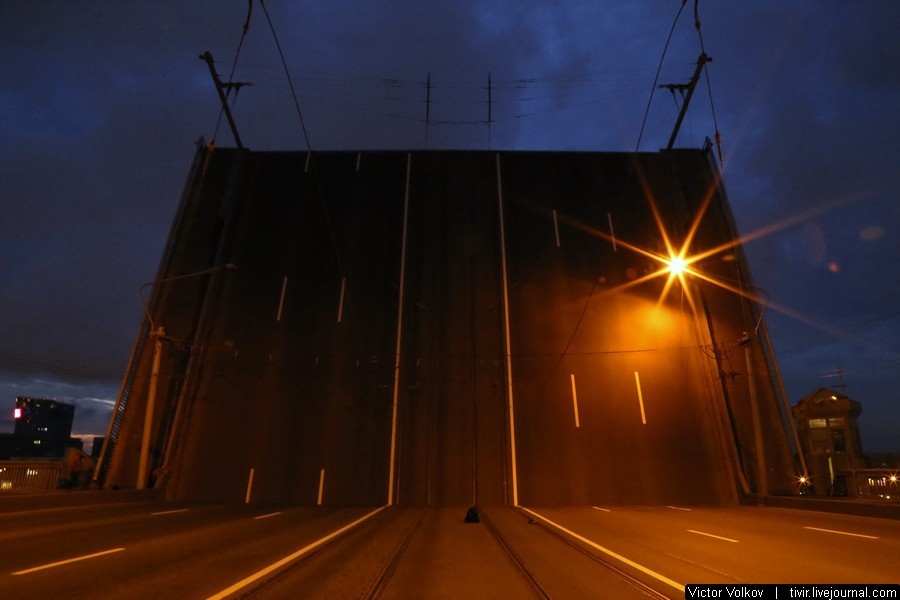

31. А с другой стороны устремленное ввысь мостовое крыло.

Мост Александра Невского

32. Осмотрев все внутренности моста, поднимаемся наверх.

Мост Александра Невского

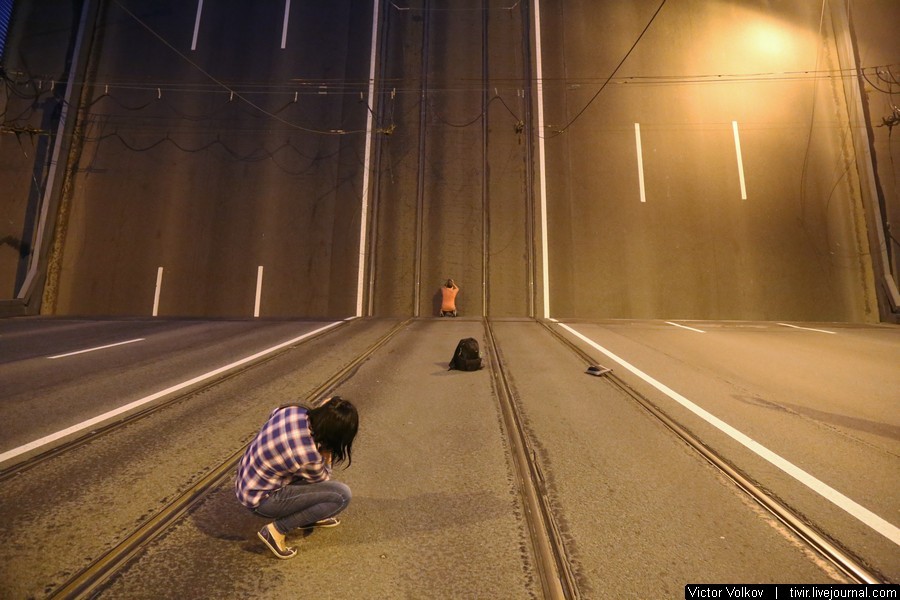

33. Классическая фотография блогера, фотографирующего блогера.

Мост Александра Невского

34.

Мост Александра Невского

35.

Мост Александра Невского

36. В заключение небольшое видео о том, как происходит сводка моста. В четырехкратном ускорение.

Экскурсия на мост была организована СПб ГБУ «Мостотрест»и Сообществом питерских блогеров. За что всем огромное спасибо!
