ZAVODFOTO.RU - Все ФОТО заводов, компаний и фабрик в одном месте!!!

Широковская ГЭС

развернуть

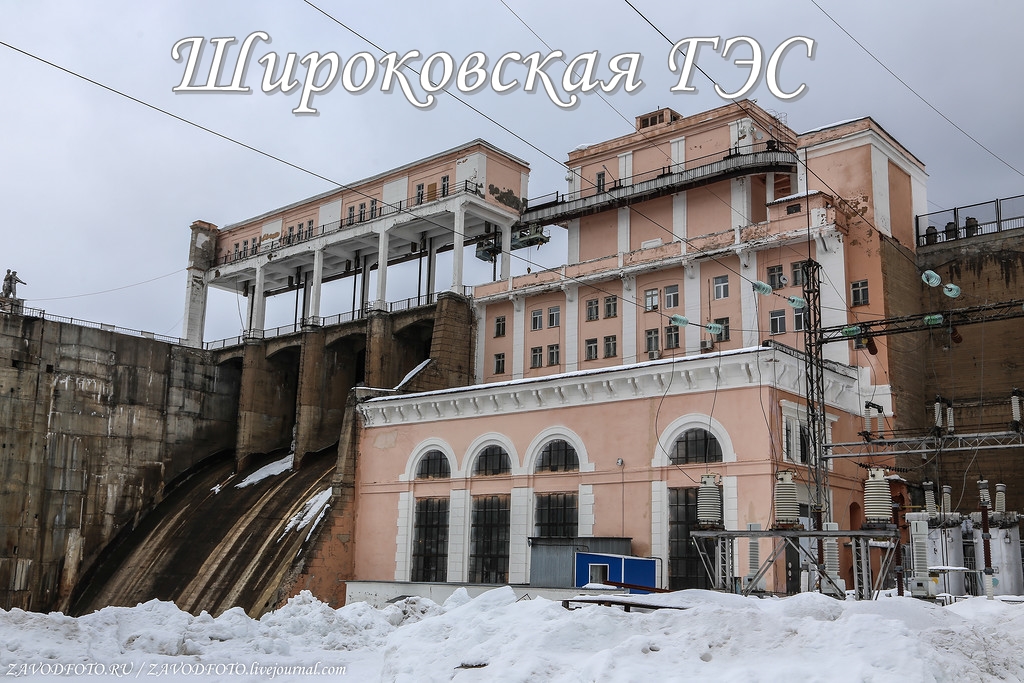

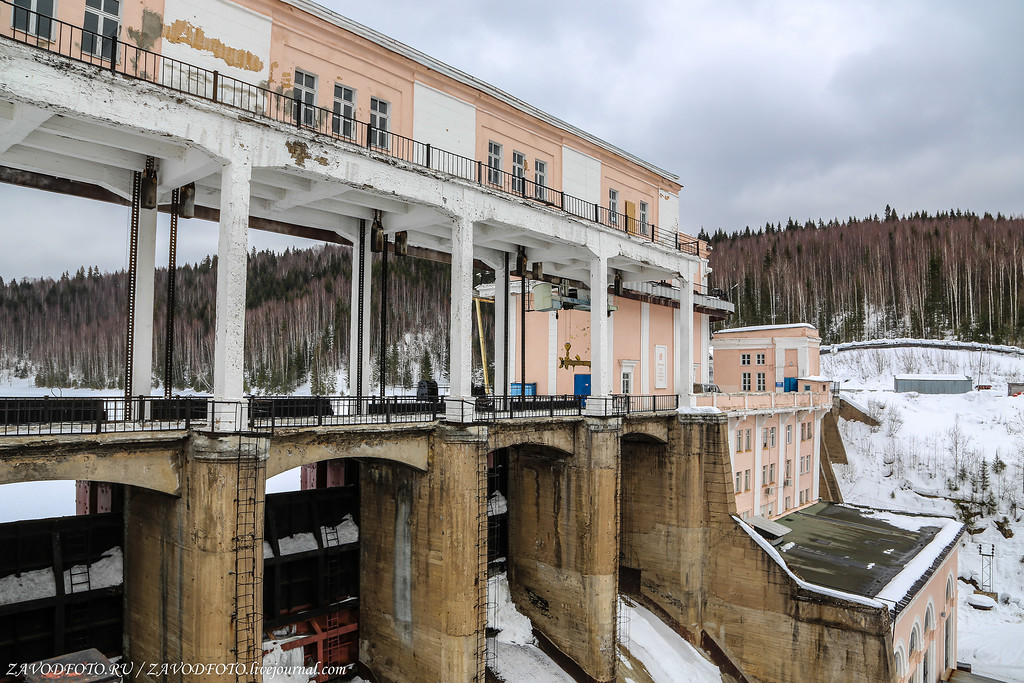

Широковская ГЭС - это средненапорная плотинная гидроэлектростанция на реке Косьве (левый приток Камы) в Пермском крае, у посёлка Широковский. Если по мне, то она одна из самых красивых ГЭС в нашей стране, которые я видел. Между прочим, именно её называют первенцем гидроэнергетического строительства на Урале. Полученный здесь уникальный опыт в дальнейшем был использован на стройках больших и мощных гидроэлектростанций в Сибири и в сейсмически опасных районах Средней Азии. Строительство этой станции началось в 1942 году и даже не останавливалось в годы ВОВ. Установленная мощность ГЭС составляет 28 МВт, при этом в среднем она вырабатывает 99,4 млн кВт·ч электроэнергии в год. В настоящее время Широковская ГЭС входит в состав Пермского филиала ПАО «Т Плюс».

Широковская ГЭС




В начале Великой Отечественной войны на Урал было эвакуировано большое количество промышленных предприятий, которые очень нуждались в электроэнергии. Чтоб решить эту проблему в 1941 году Институт Гидропроект начал изучение рек Урала с целью выявления возможности строительства в наших краях гидроэлектростанций. Уже к осени 1942 года была подготовлена программа строительства на Урале одиннадцати средних и малых ГЭС общей мощностью 100 МВт, причём их планировали ввести в эксплуатацию уже в 1943 году. В ходе горячих дискуссий в учёной и партийной среде, 5 ноября 1942 года выходит постановление Государственного комитета обороны СССР № 2484-с «О строительстве средних и малых гидростанций первой очереди на реках Урала», санкционировавшее возведение пятнадцати малых и трёх средних ГЭС в Уральском регионе. В их числе была и наша Широковская ГЭС. Причём строительство ГЭС возлагалось на НКВД, а в качестве основного оборудования предполагалось использовать гидроагрегаты, эвакуированные с Лесогорской ГЭС из Ленинградской области (между прочим, я и на этой станции был: http://zavodfoto.livejournal.com/5139347.html). Проектирование Широковской ГЭС возложили на институт «Гидропроект», который в те годы тоже входил в состав НКВД.

2.
Широковская ГЭС

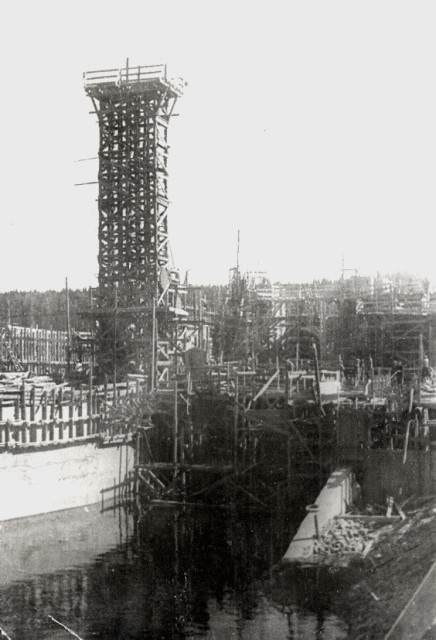

Во исполнение решения ГКО о строительстве Широковской ГЭС был издан приказ об организации Управления строительства гидростанции. Такое Управление было создано под названием «Широковлагстрой» ГУЛАГа НКВД СССР. Территориально оно располагалось в Кизеле. Как следствие основной рабочей силой на стройке стали именно заключенные. Прежде всего это были мобилизованные сюда немцы с Поволжья и калмыки (с 1944 года), отозванные с фронта после принятия решения о депортации калмыцкого народа. Многие из узников так и остались навсегда лежать в уральской тайге в безымянных братских могилах. По некоторым данным из-за тяжелых условий труда в Широклаге ежедневно умирало 5-6 человек, а всего численность задействованных на стройке заключенных доходила до 7,7 тысячи человек.

3.
Широковская ГЭС

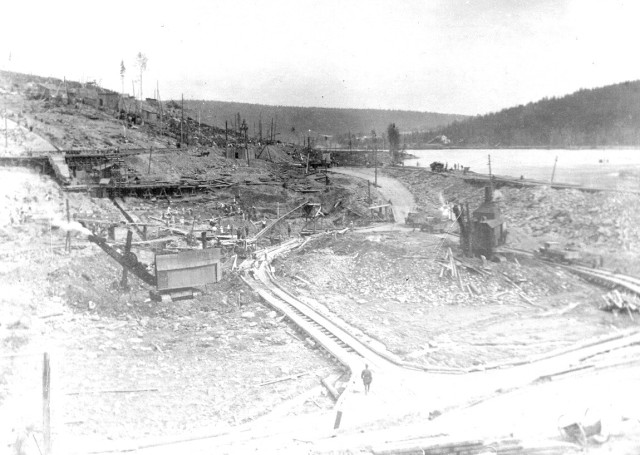

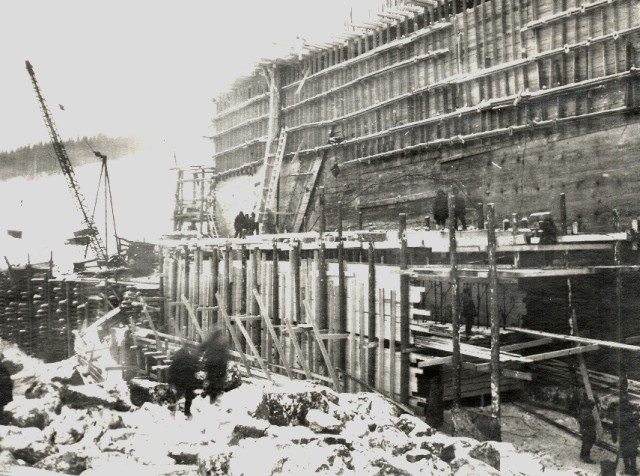

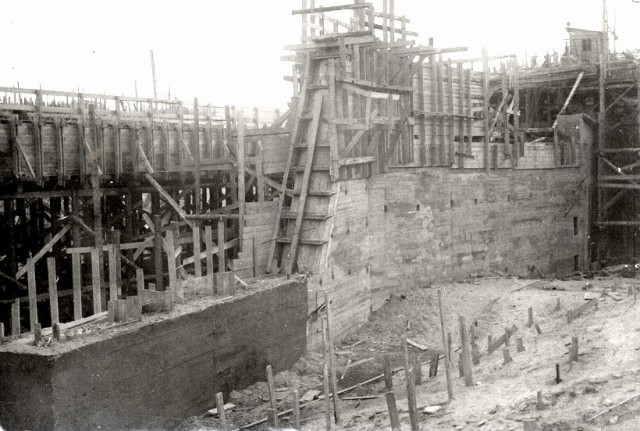

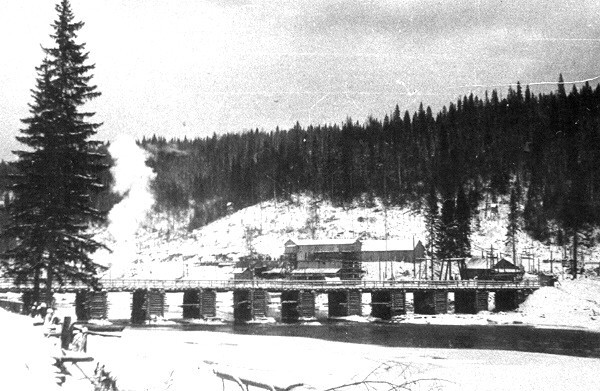

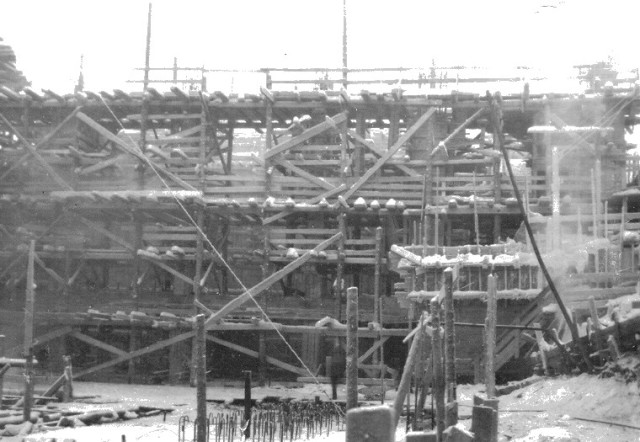

Строительство станции началось в конце 1942 года с подготовительных работ - возведения железнодорожной ветки, строительной базы, карьеров для добычи песка и гравия, организации временного энергоснабжения стройплощадки. Большинство работ велись вручную. Из-за нехватки рабочей силы, техники и материалов, плохой организации труда, при этом сам проект несколько раз пересматривался, строительство станции затянулось, сроки сдачи её в эксплуатацию неоднократно переносились.

Как был организован трудовой процесс трудармейцев и заключенных при строительстве гидростанции, можно узнать, например, из воспоминаний Гергерта Вильяма Эммануиловича:

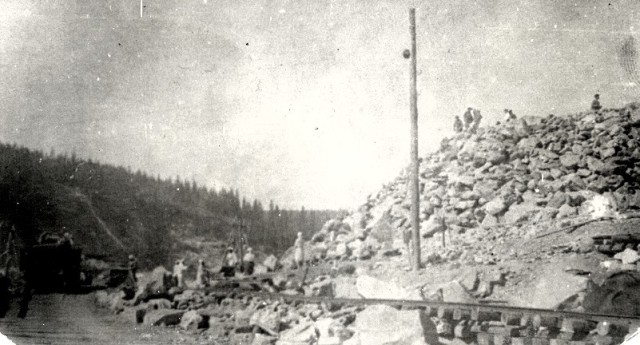

«При строительстве лежневой автодороги на створ будущей гидроэлектростанции были сформированы бригады. Образовали бригады вальщиков деревьев, бригады очистки деревьев от веток и сучьев, бригады, готовившие основной материал для возведения лежневой дороги, бригады раскорчевщиков, плотников – строителей дороги, трелевщиков. Не было не только трелевочных тракторов, но и лошадей. Люди тащили бревна вручную, с помощью веревок, перекинутых через плечо, наподобие того, как бурлаки на Волге в прошлом столетии тянули лямки баржи. …Весна принесла новые немалые трудности. Приходилось теперь работать в каше из мокрого снега и талой воды. Особенно доставалось вальщикам, трелевщикам бревен и подтоварника. Несчастные люди тащили бревна через горы снега и пни, оставшиеся от спиленных деревьев, по пояс в снежном месиве. Одежда и обувь промокали насквозь»… И при этом заключённые жили в основном в палатках, большинство которых не имело отопления и других бытовых удобств.

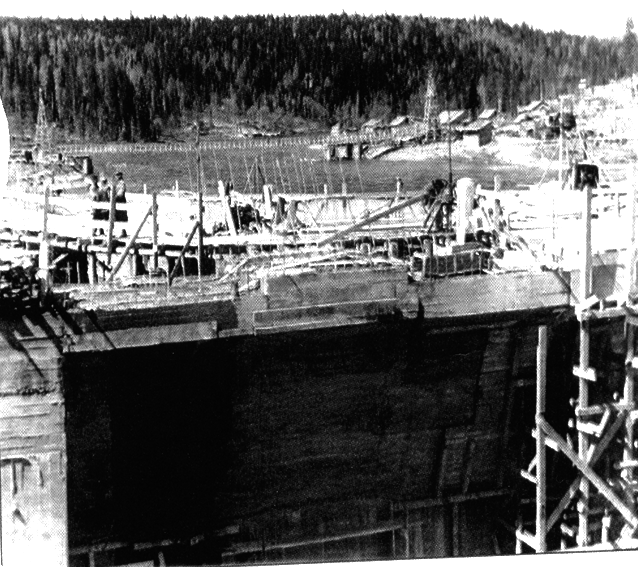

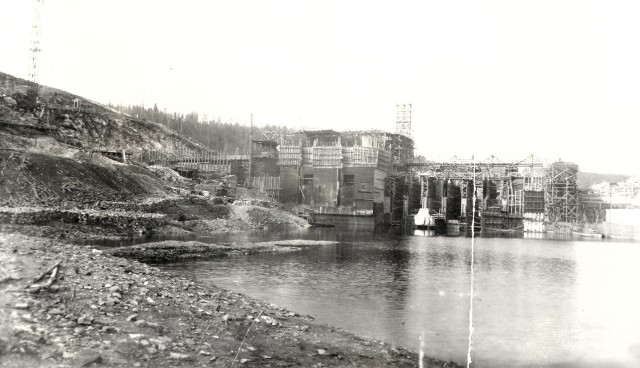

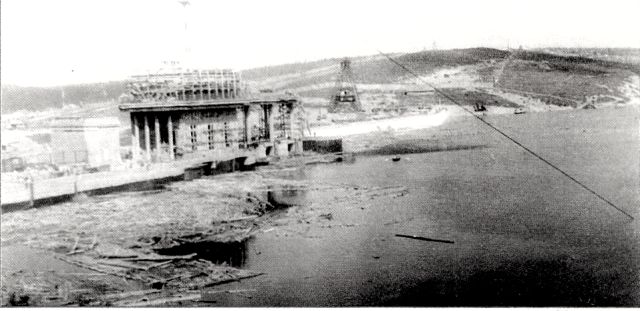

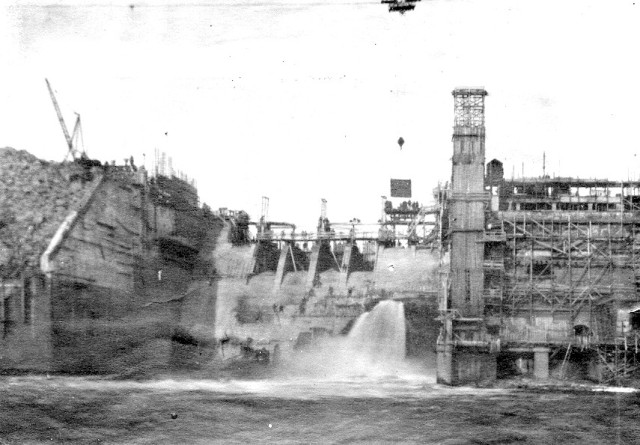

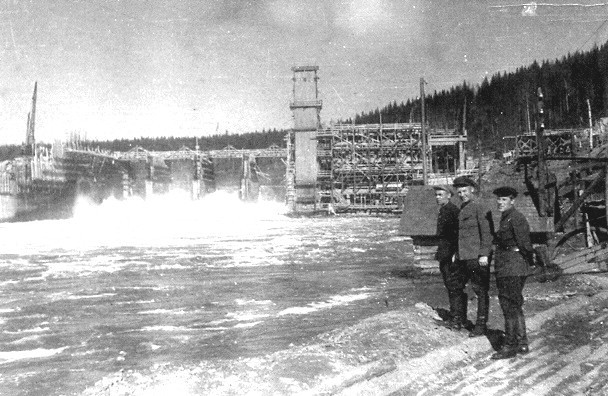

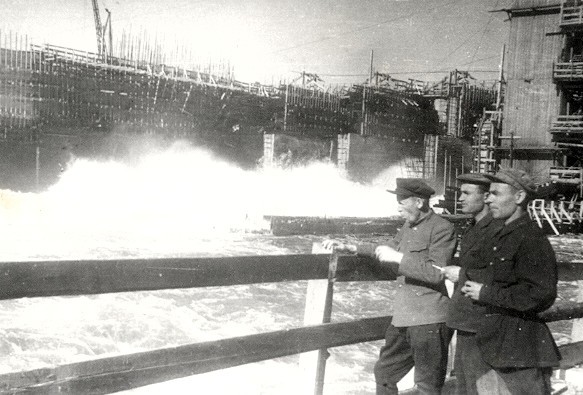

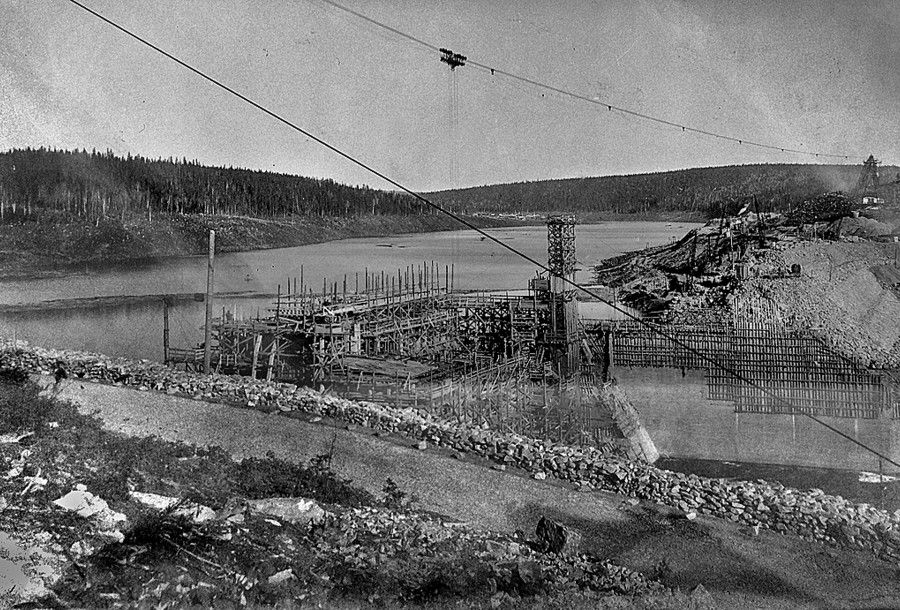

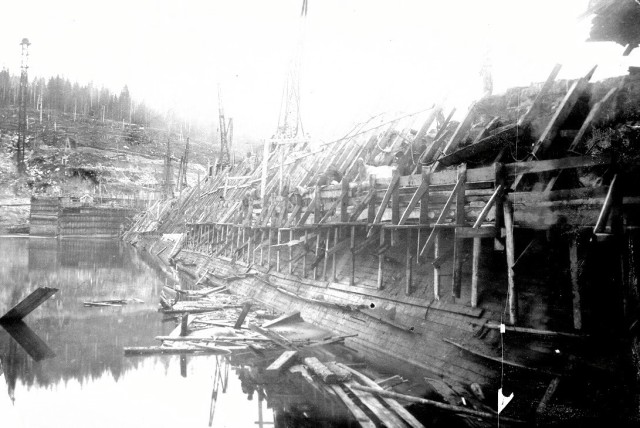

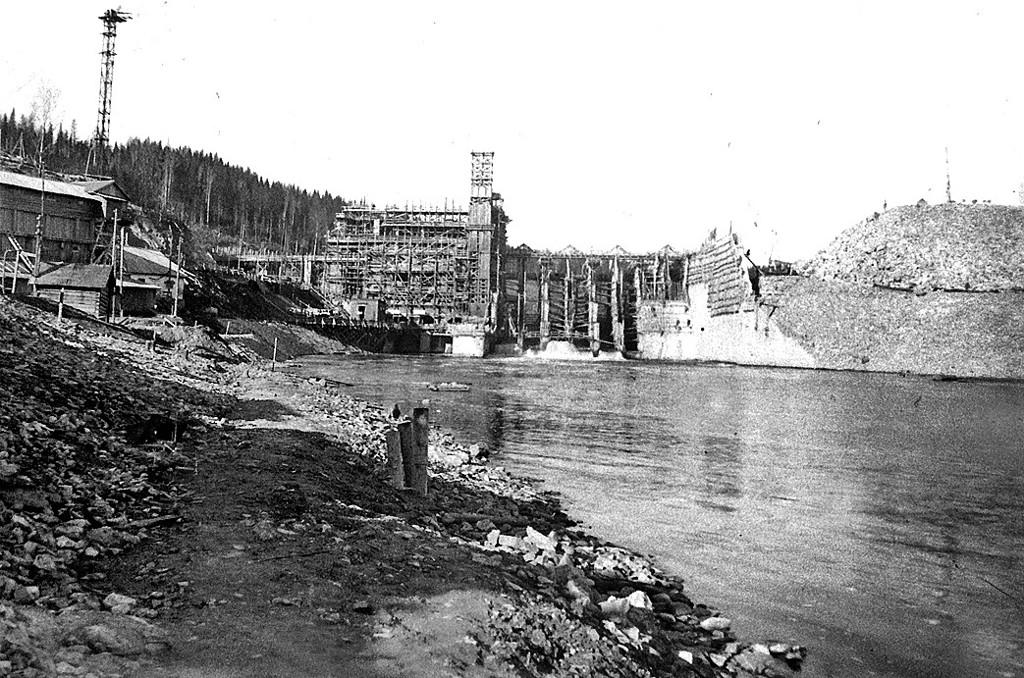

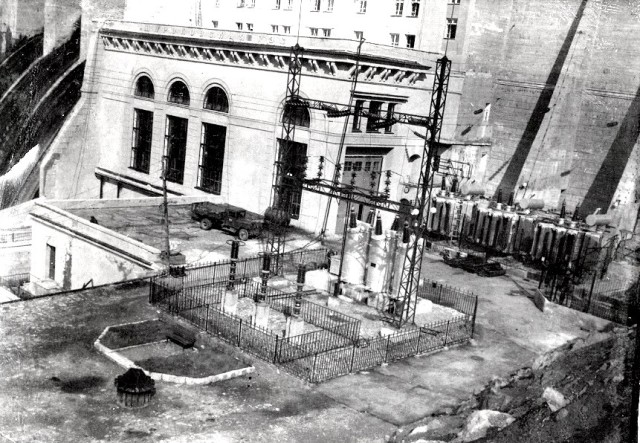

4. Широковская ГЭС в 1940-х годах
Широковская ГЭС

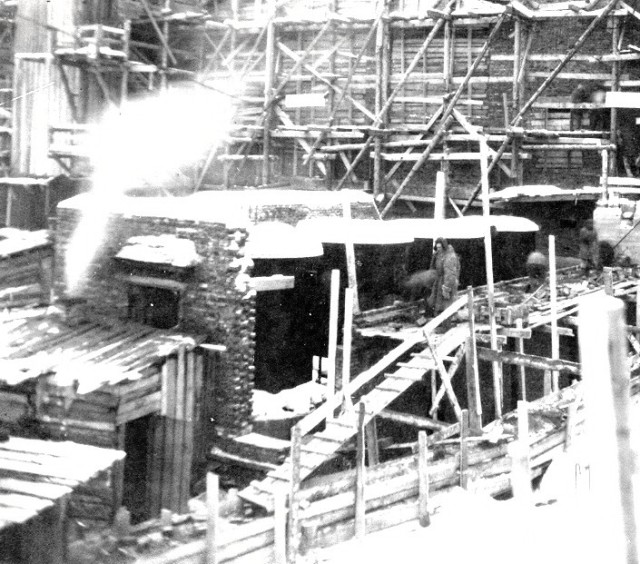

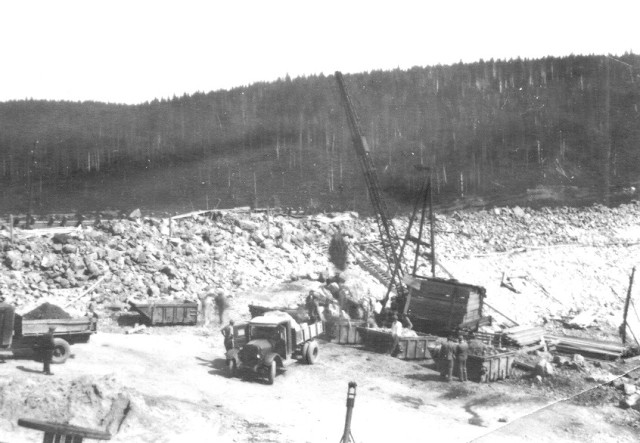

Правда, под конец стройки ситуация немного стала улучшаться. Согласно отчету Погарского С.И. , начальника строительства, в 1945 году уже были задействованы экскаваторы (8 штук), краны «Деррик» (10 штук), кабель-кран (1 шт.) и т.д. И всё же общая картина сильно не поменялась. Как результат малая механизация использовалась слабо, имеющийся грузовой транспорт постоянно ломался, на многих видах работ использовалась исключительно физическая сила рабочих.

5. Памятник строителям Широковской ГЭС
Широковская ГЭС

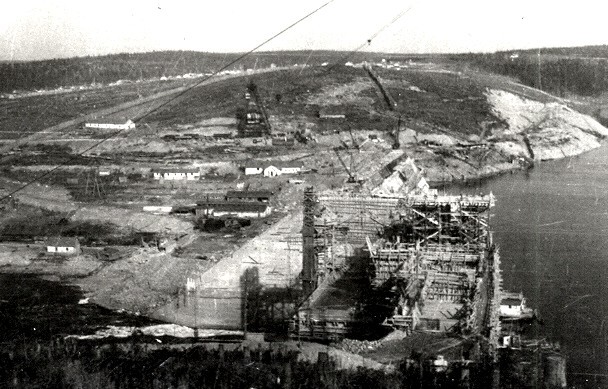

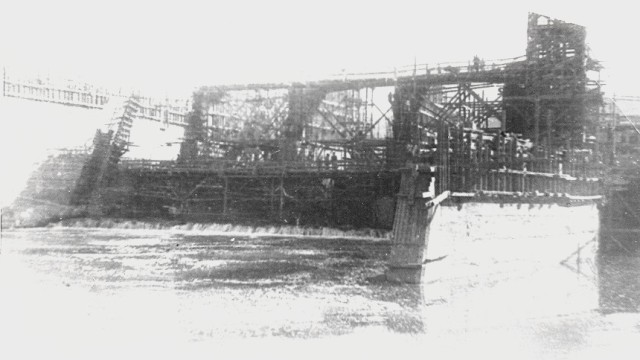

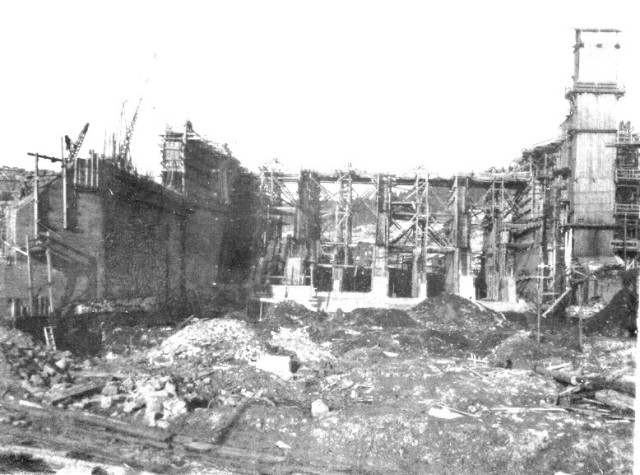

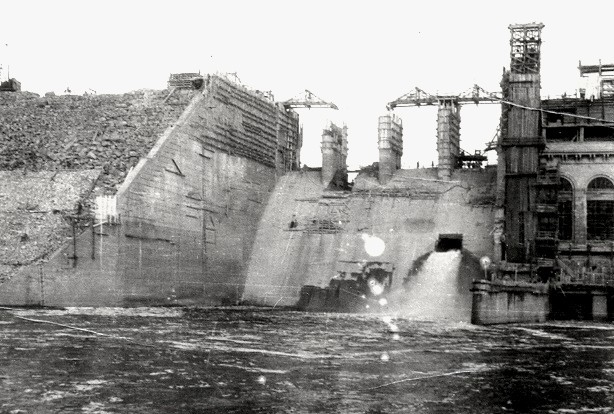

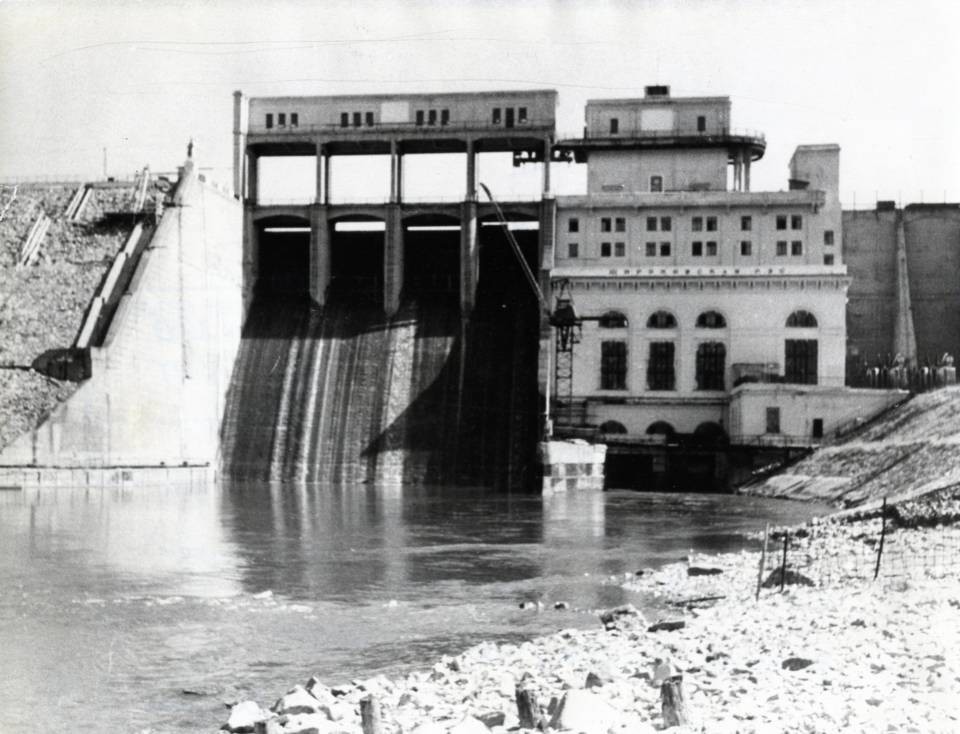

В январе 1943 года были начаты работы на основных сооружениях ГЭС. Осенью 1943 года было решено отказаться от берегового водосброса и заменить его на русловую водосливную плотину, что в 3 раза снижало трудоёмкость работ. Весной 1944 года отказались от монтажа турбины Лесогорской ГЭС (уже доставленный на площадку строительства агрегат был реэвакуирован в Ленинградскую область) в пользу двух новых агрегатов, одновременно было решено увеличить высоту плотины. Весной 1947 года было начато заполнение водохранилища.

6.
Широковская ГЭС

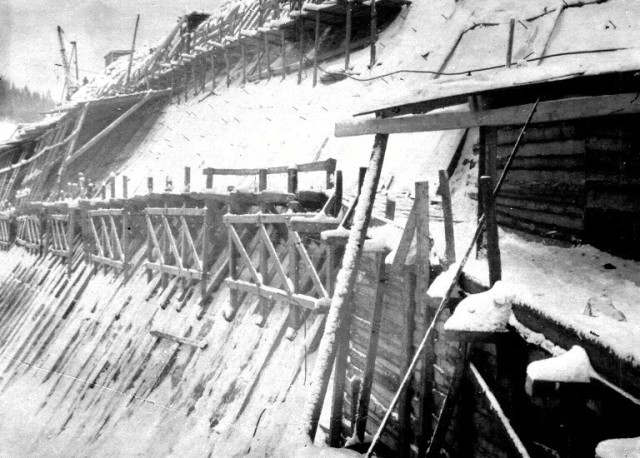

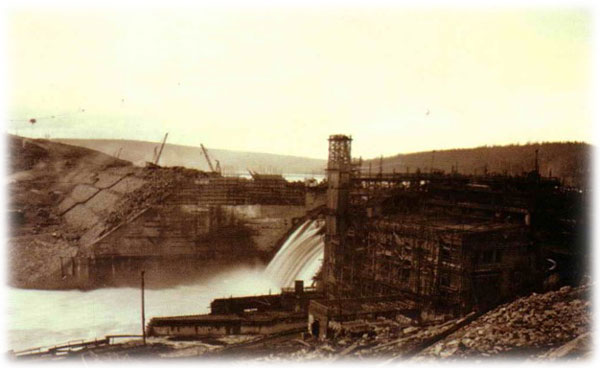

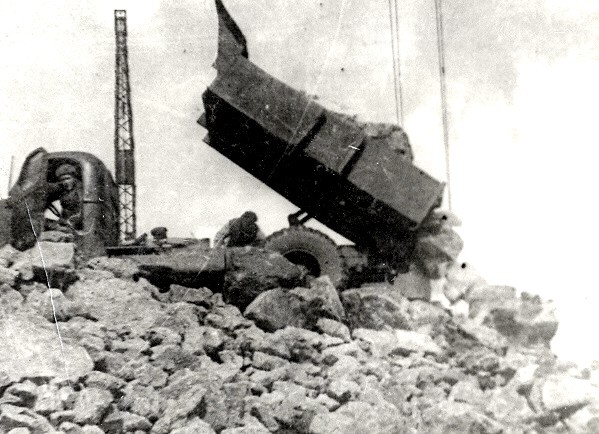

Первый гидроагрегат Широковской ГЭС был пущен в декабре 1947 года, а второй - 29 апреля 1948 года. В постоянную эксплуатацию станция была принята 16 июня 1949 года. Всего в ходе строительства Широковской ГЭС была произведена выемка 165 тыс. м³ земельно-скального грунта, насыпь 97 тыс. м³ грунта, а также выполнено 224 тыс. м³ каменной наброски, дренажей и фильтров. Было уложено 67 тыс. тонн бетона и железобетона, смонтировано около 700 тонн металлоконструкций и механизмов. Сметная стоимость строительства Широковской ГЭС в ценах 1936 года составила 118,9 млн рублей.

7.
Широковская ГЭС

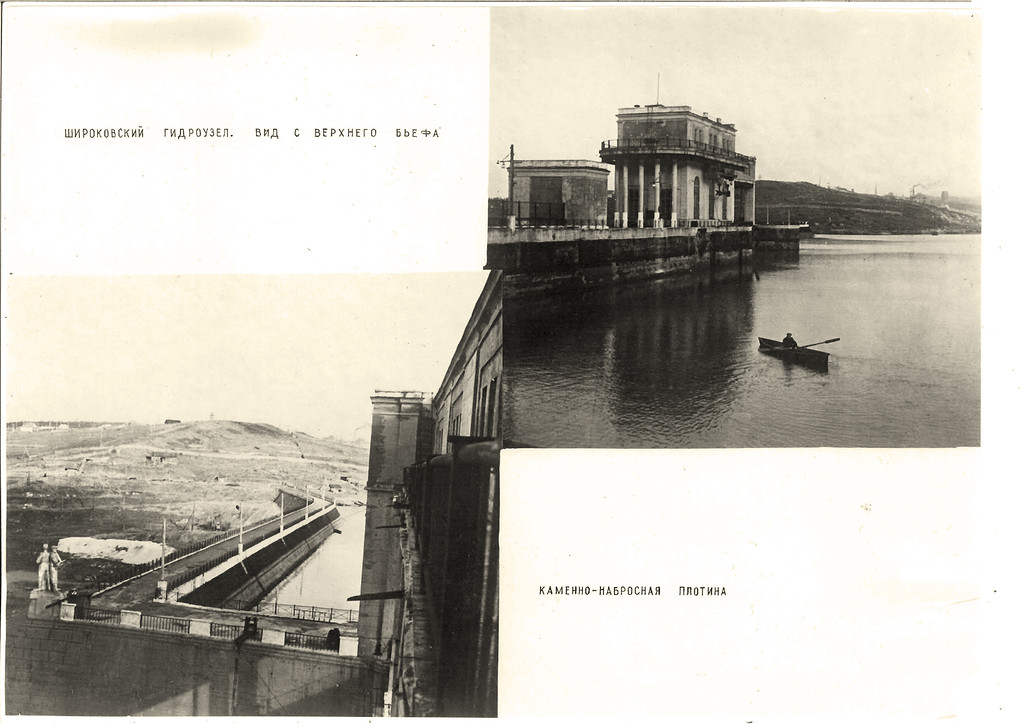

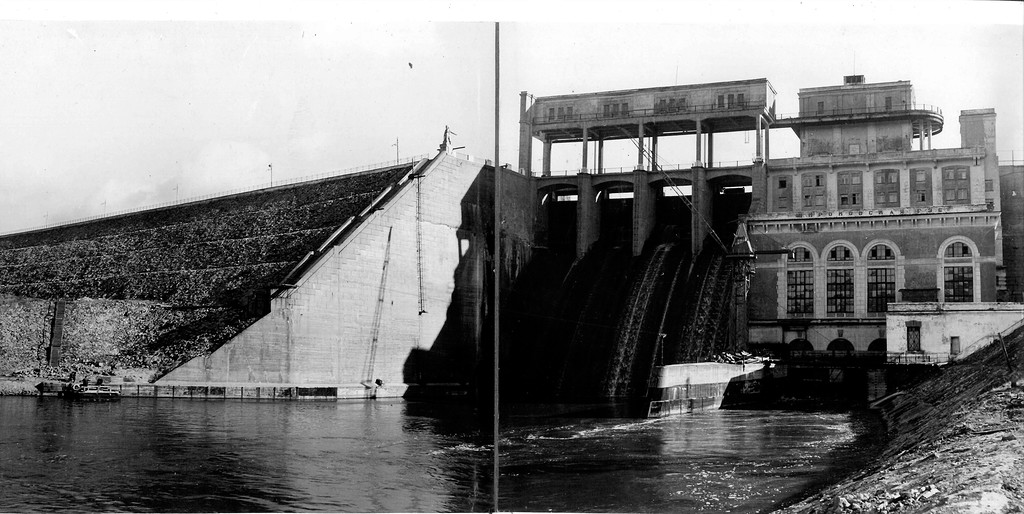

В состав Широковского гидроузла входят: здание ГЭС, каменно-набросная плотина, водосливная бетонная плотина, левобережная сопрягающая плотина и ОРУ-110 кВ.

Большую часть напорного фронта гидроузла образует каменно-набросная плотина длиной 275 м и наибольшей высотой 40 м (самая высокая плотина такого типа на тот момент в СССР), ширина плотины по гребню составляет 5 м, по основанию - 81,1 м. Со стороны низового откоса через 6 м по высоте устроены четыре бермы шириной по 2 м. Отметка гребня плотины - 209 м. В плотину уложено 242 930 м³ камня. Защита плотины от фильтрации произведена при помощи деревянно-битумного экрана из трёх слоёв еловых досок. Экран расположен по всей поверхности напорной грани, опирается на каменную кладку на растворе, сопрягается с основанием при помощи бетонного зуба, заглубленного на 5-6 м. Также к противофильтрационным устройствам плотины относятся понур с битумной гидроизоляцией и закрытый дренаж.

8.
Широковская ГЭС

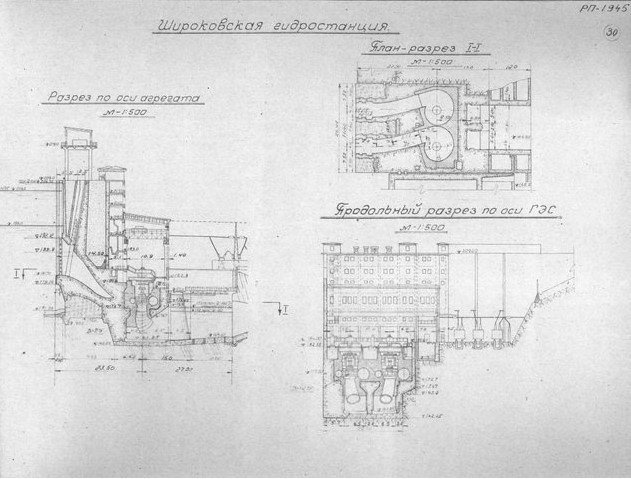

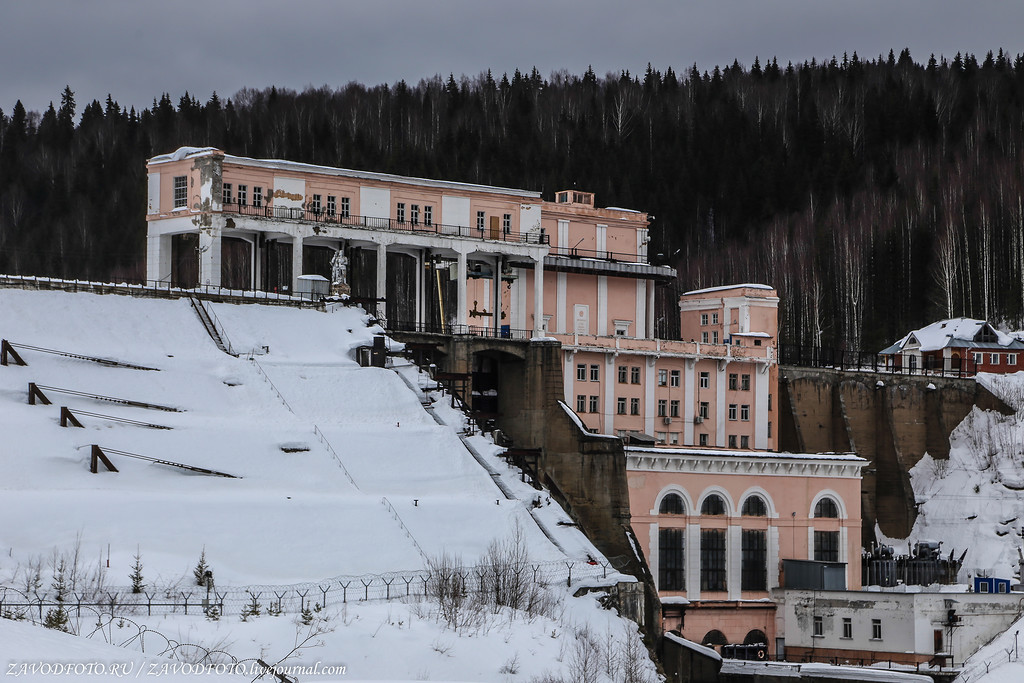

Здание гидроэлектростанции располагается между водосбросом и левобережной плотиной. Его длина, по разным данным составляет 33-38,5 м, ширина - 26,4 м, максимальная высота - 47 м. В здание ГЭС уложено 20,5 тыс. м³ бетона.

9.
Широковская ГЭС

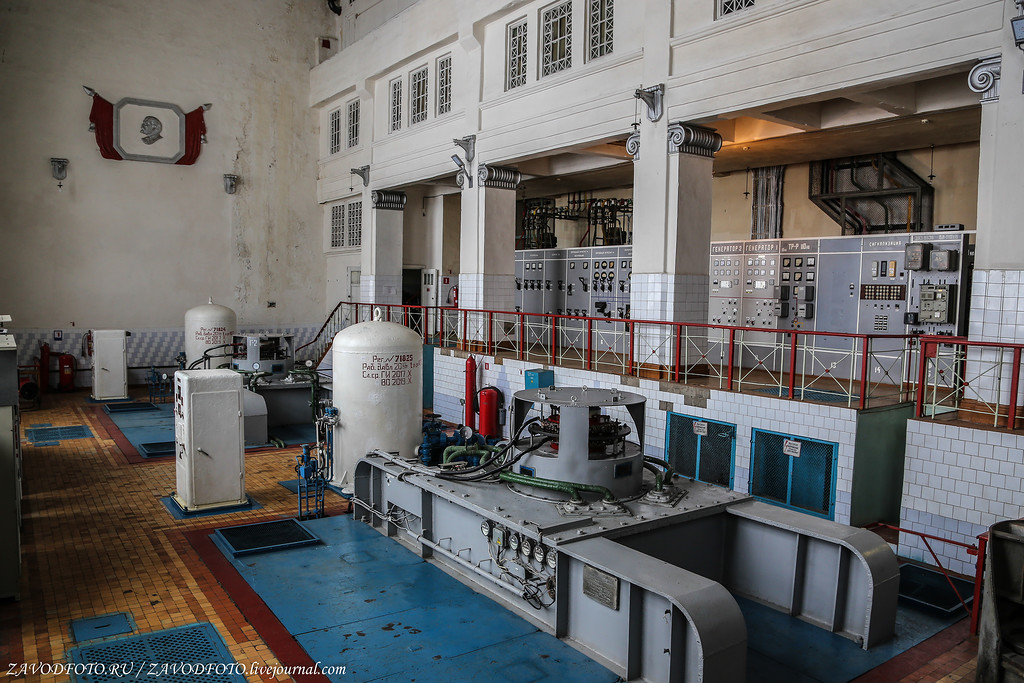

10. Первым пунктом нашей программы, как всегда, машзал. Его длина составляет 24 м, а ширина - 11,3 м.
Широковская ГЭС

11.
Широковская ГЭС

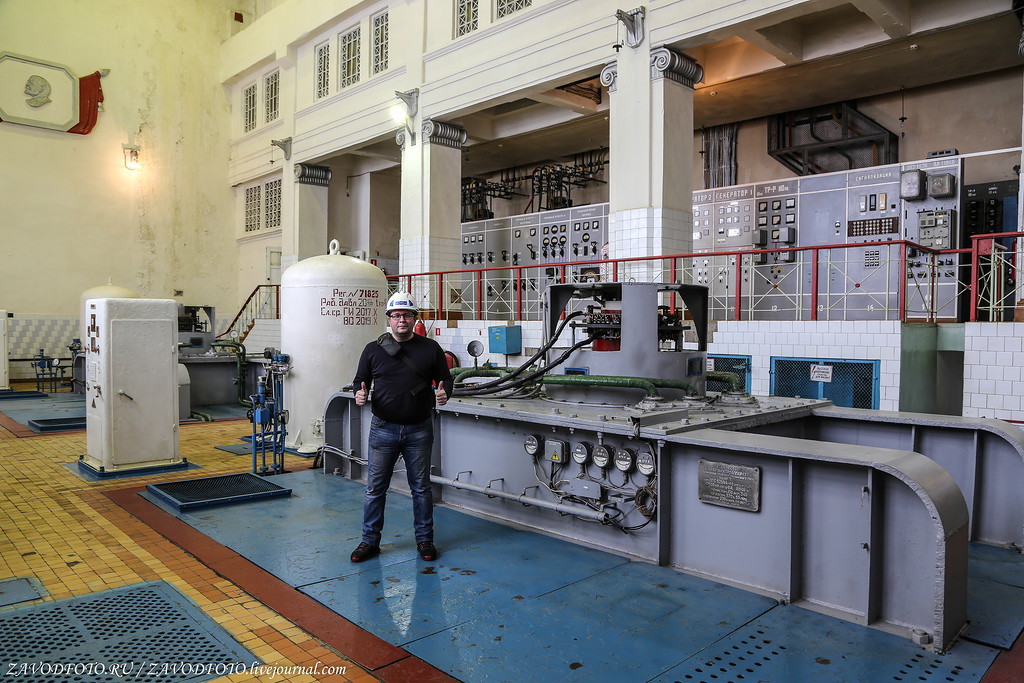

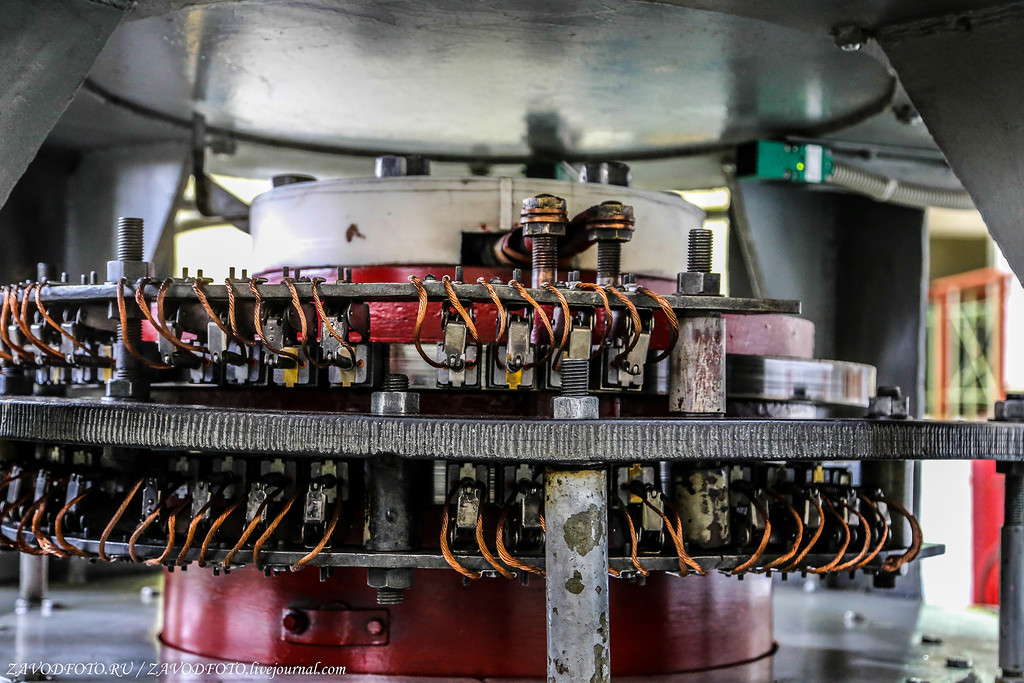

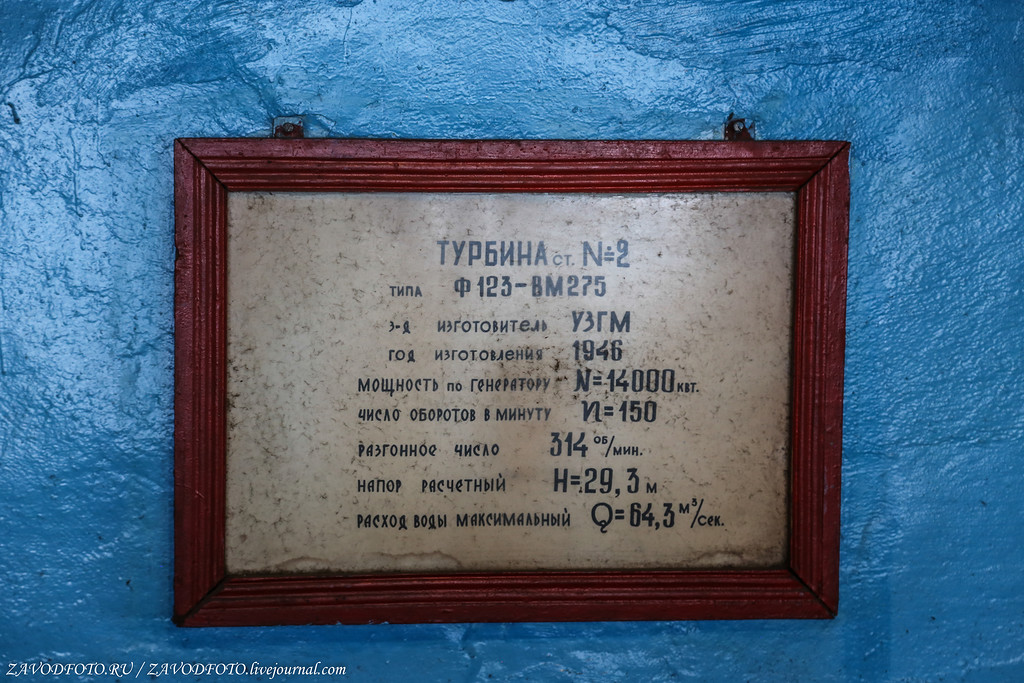

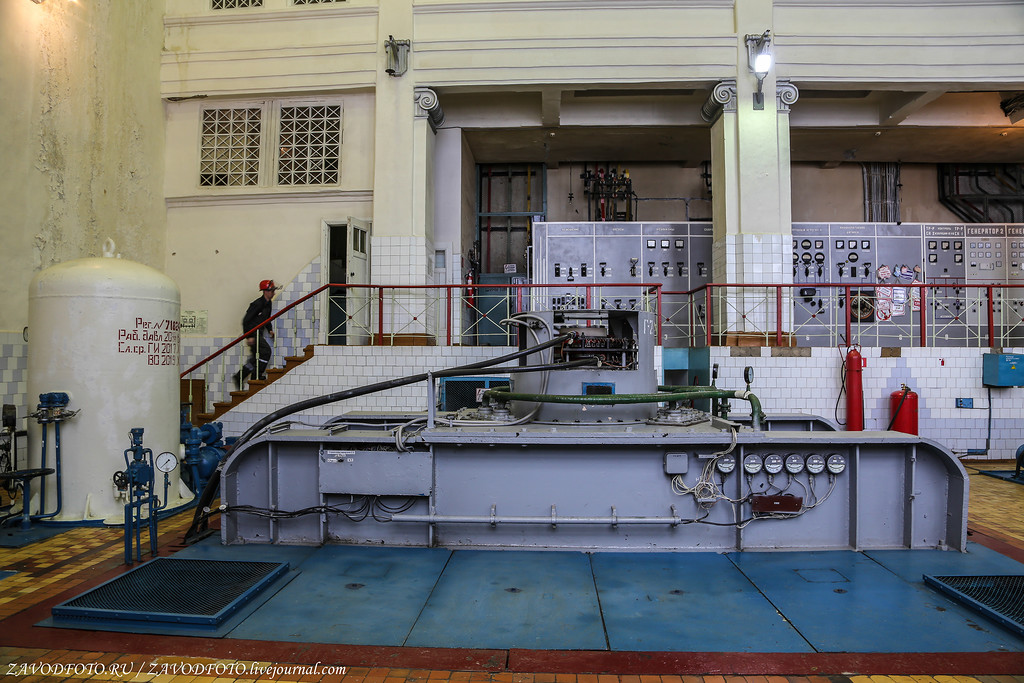

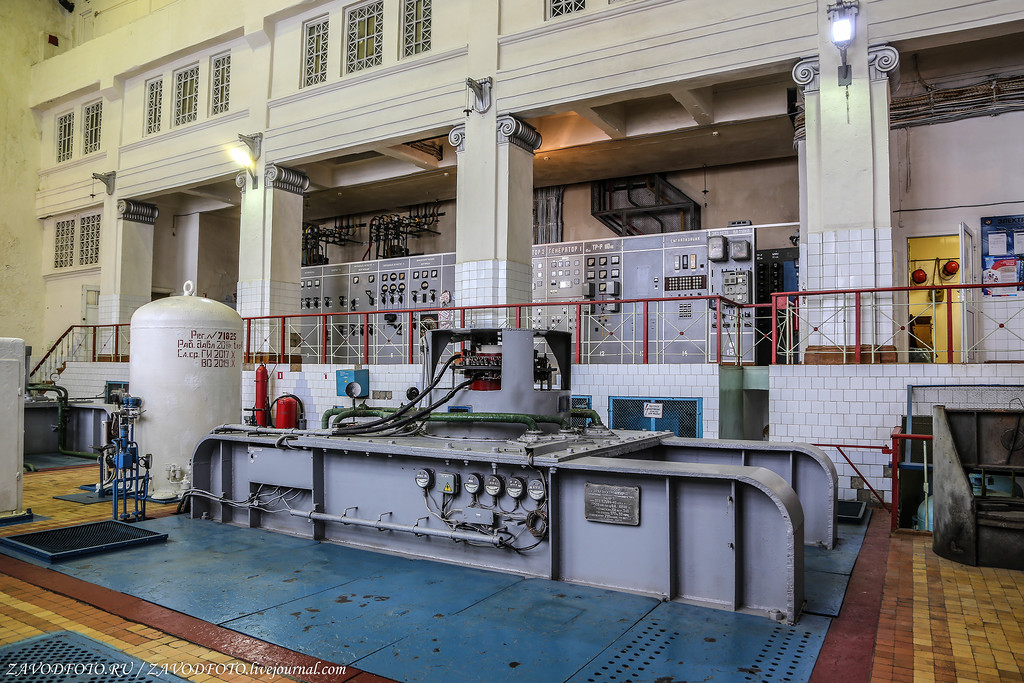

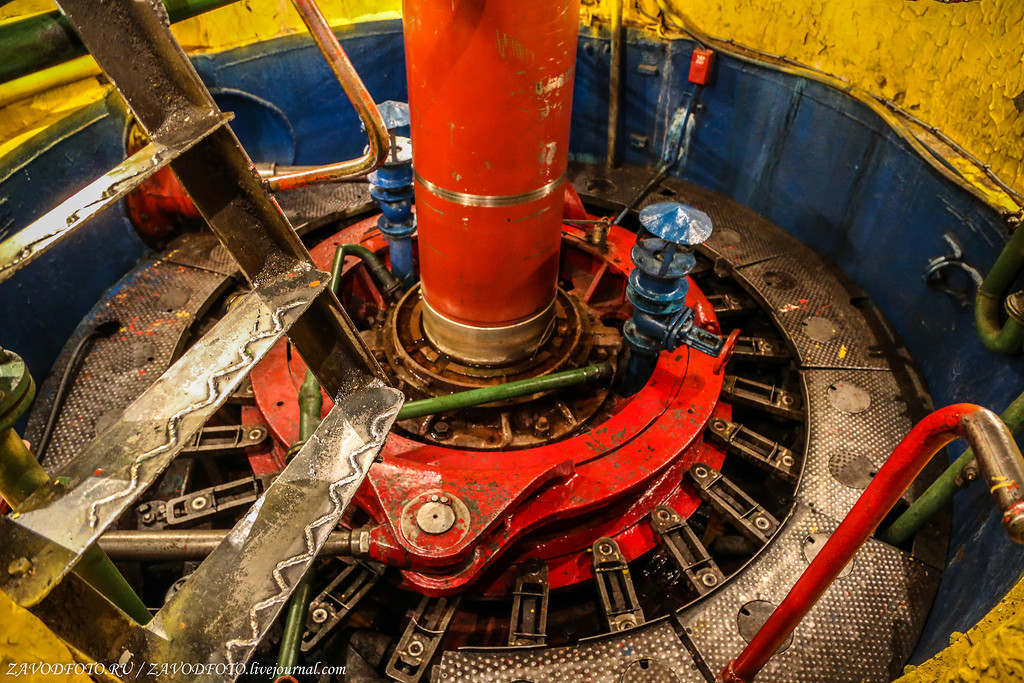

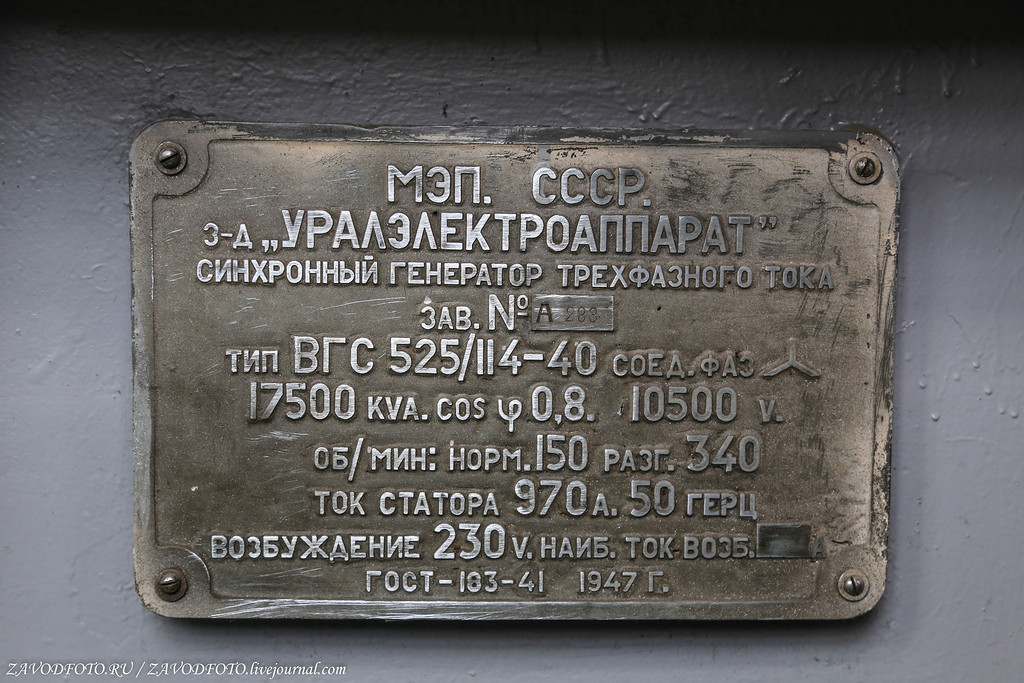

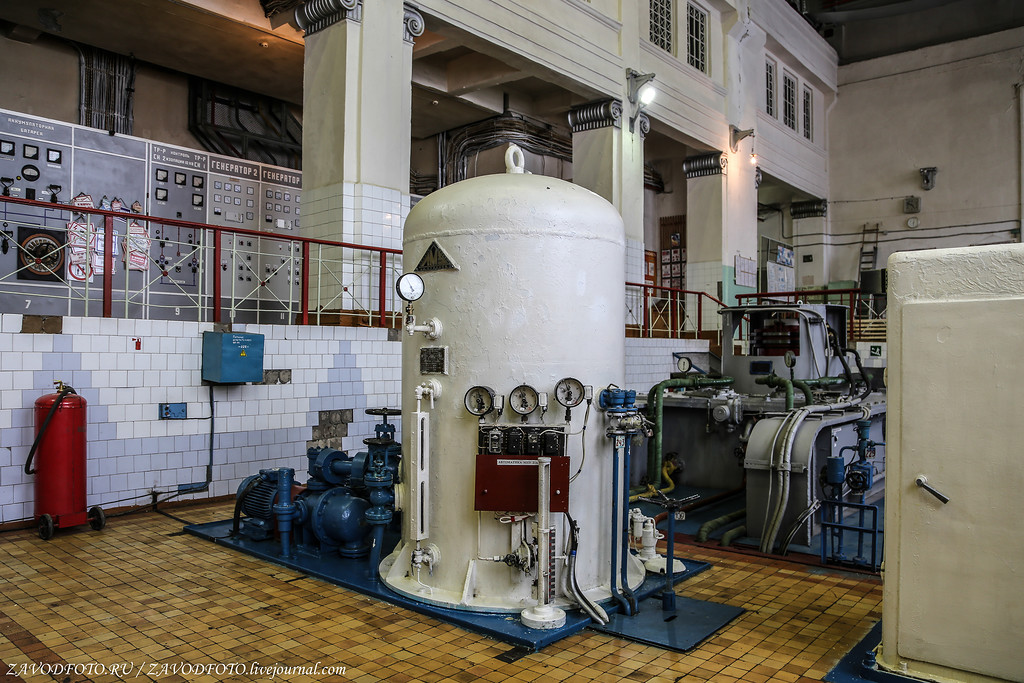

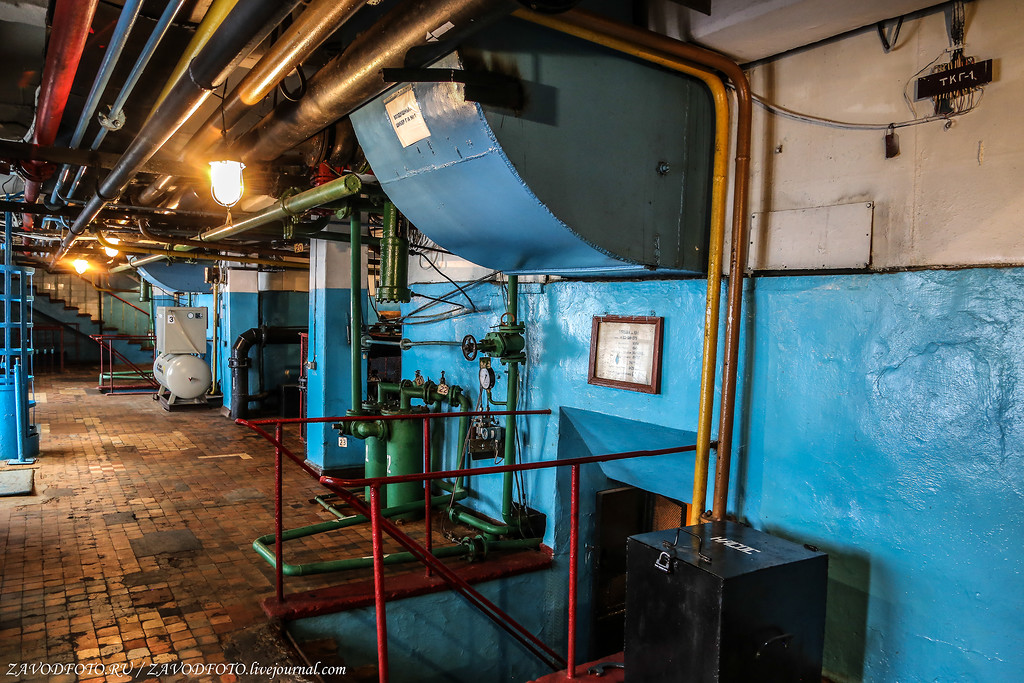

В машинном зале установлены два вот таких вертикальных гидроагрегата мощностью по 14 МВт. Турбины радиально-осевые РО-123-ВМ-275, с диаметром рабочего колеса 2,75 м, работающие на расчётном напоре 29,3 м с максимальным расходом 57,6 м³/с через каждую турбину. Турбинные водоводы оборудованы сороудерживающими решетками, а также плоскими аварийно-ремонтными и ремонтными затворами. Генераторы типа ВГС 525/114-40, выдают электроэнергию на напряжении 10,5 кВ.

12.
Широковская ГЭС

13.
Широковская ГЭС

14.
Широковская ГЭС

15.
Широковская ГЭС

16.
Широковская ГЭС

17. Опять нет повода, чтоб не передать привет моим друзьям, Силовым машинам! Ваше оборудования стабильно и всегда в строю!
Широковская ГЭС

18.
Широковская ГЭС

19.
Широковская ГЭС

20.
Широковская ГЭС

21.
Широковская ГЭС

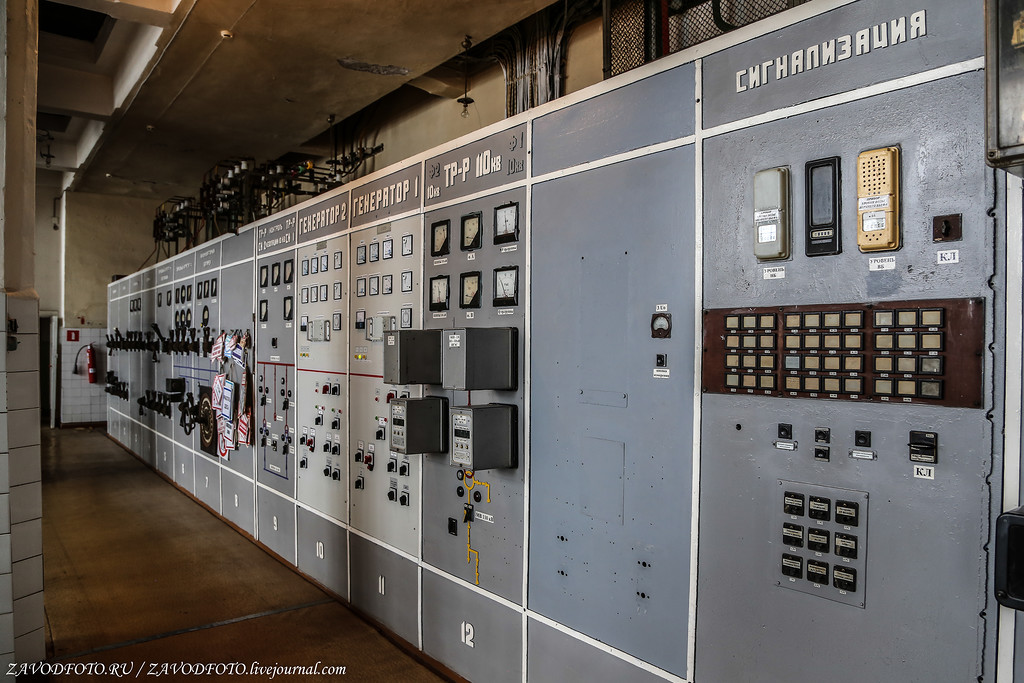

22. Щит управления находится здесь же, а не как на больших станций, в каком-нибудь отдельном помещении.
Широковская ГЭС

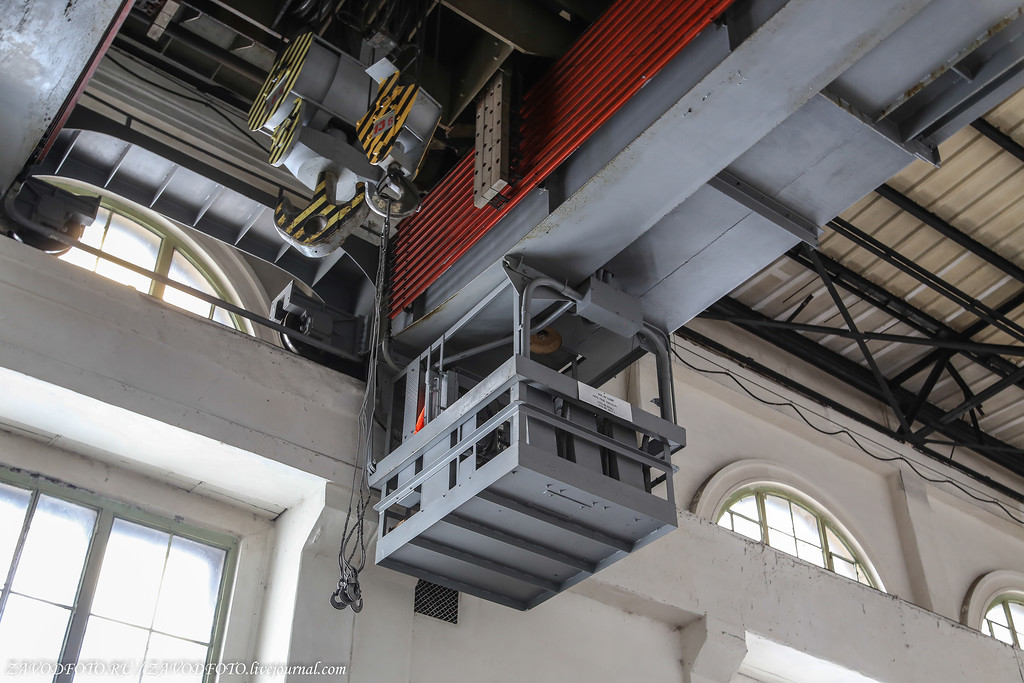

23. Кстати, кран-иностранец тоже ретро и до сих пор в строю.
Широковская ГЭС

24. Как известно, в Пермском крае всего три гидроэлектростанции (ещё Воткинская ГЭС и Камская ГЭС), и вот я, наконец, побывал на всех, ура!
Широковская ГЭС

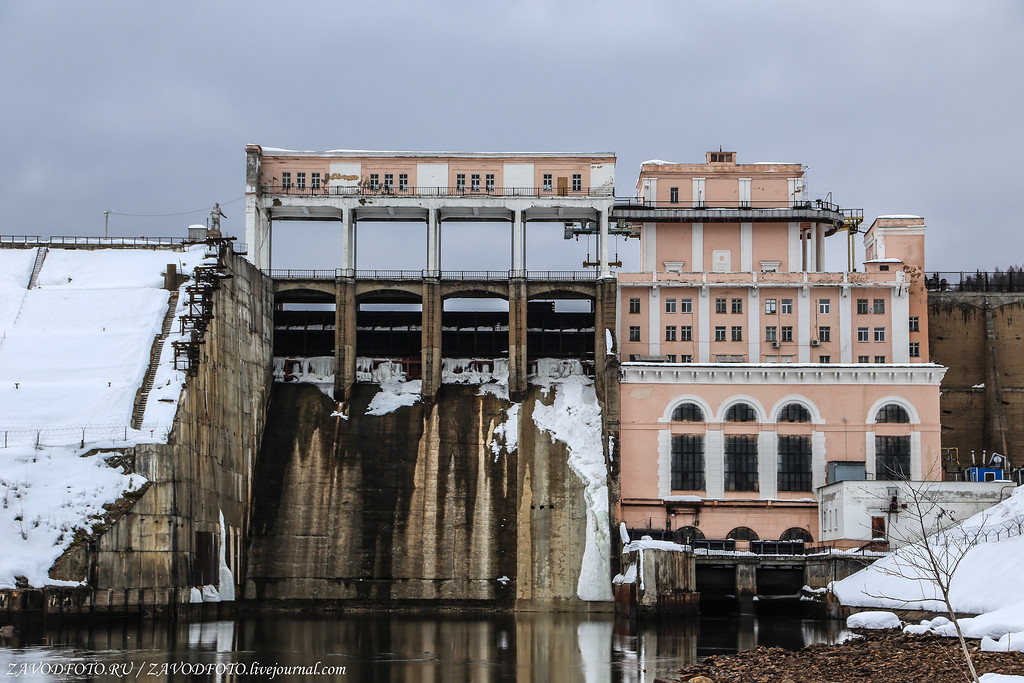

Водосливная плотина, которая предназначена для пропуска воды в сильные паводки либо при остановленных гидроагрегатах имеет длину порядка 40 м, отметка гребня плотины составляет 209 м, а максимальный напор на плотину - 34 м. Плотина эта железобетонная имеет оригинальную контрфорсно-ящичную конструкцию: железобетонные плиты со стороны напорной и водосливной грани опираются на находящиеся внутри плотины бычки, устои и контрфорсы. Полости внутри плотины заполнены камнем и гравийно-щебнистой массой. В плотину уложено 31 тыс. м³ бетона.

Плотина имеет 4 водосливных пролёта, перекрываемых плоскими затворами размером 8×8 м. Пороги водосброса находятся на отметке 198,2 м. При полностью открытых затворах через плотину на отметке нормального подпорного уровня водохранилища может быть пропущено 1400 м³/c воды, на отметке форсированного подпорного уровня - 2080 м³/c. Для обеспечения санитарного попуска в нижний бьеф при сработке водохранилища ниже отметки порогов водосброса и остановленных гидроагрегатах предназначен донный водоспуск. Он расположен в левом (ближнем к зданию ГЭС) пролёте плотины на отметке 183 м и состоит из трех металлических труб диаметром 45 см с общим водозабором, имеющим сороудерживающую решётку и затвор. Пропускная способность водоспуска составляет, в зависимости от уровня водохранилища, 5,9-3,2 м³/c. Гашение энергии потока сбрасываемой воды производится в водобойном колодце на железобетонной плите толщиной 3-4,5 м с двумя рядами зубов-гасителей.

Сопряжение водосбросной плотины с каменно-набросной производится при помощи бетонного правобережного устоя и 12-метровой каменной стенки. Правобережный устой, в свою очередь, разделяется на три самостоятельных сооружения - собственно устой, стенка водобойного колодца и низовая ныряющая стенка. С левого берега водобойный колодец отделяется от отводящего канала здания ГЭС раздельным пирсом длиной 31 м.
Левобережная сопрягающая плотина (левобережное сопряжение) расположена между зданием ГЭС и левым берегом. Представляет собой глухую железобетонную плотину контрфорсно-силосного типа, с засыпкой силосов гравийно-щебнистой массой. Плотина состоит из четырёх отдельных секций, её длина составляет, по разным данным, 77-82 м. В основании плотины выполнен ленточный дренаж.

25.
Широковская ГЭС

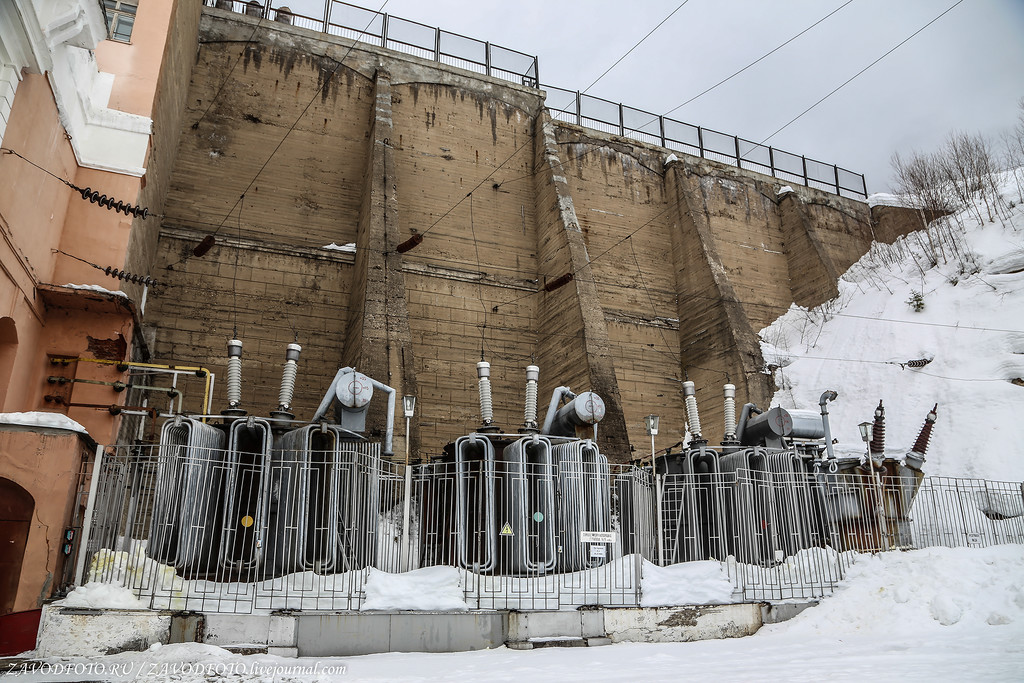

26. Выдача электроэнергии производится через группу из трёх однофазных трансформаторов мощностью 31,5 МВА на открытое распределительное устройство (ОРУ) и далее в энергосистему на подстанцию «Губаха» по одной линии электропередачи напряжением 110 кВ.
Широковская ГЭС

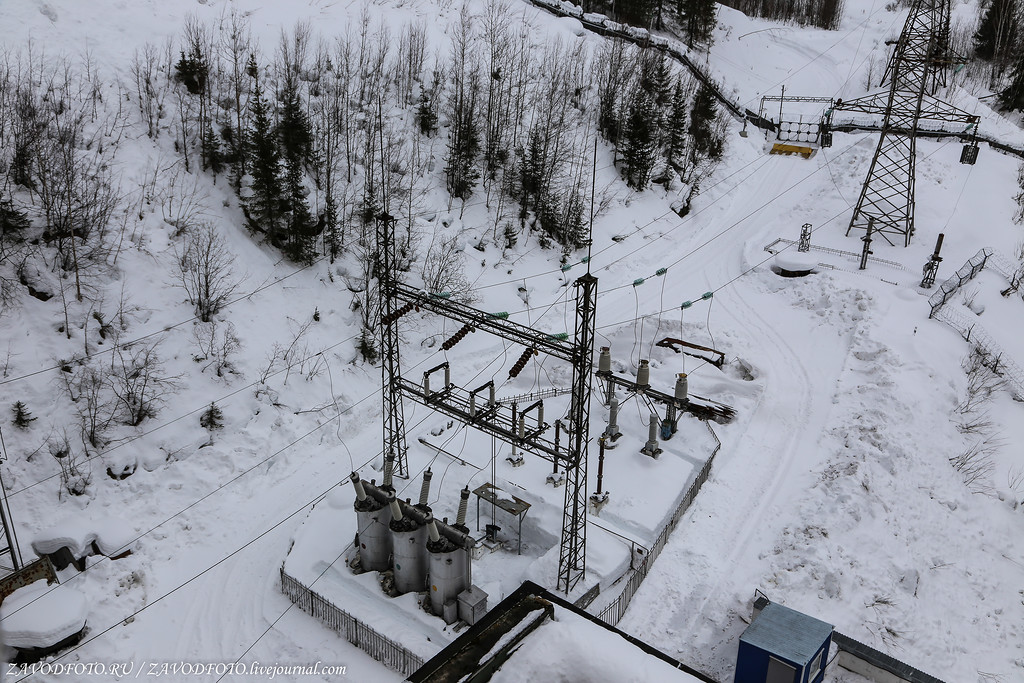

27. ОРУ-110 кВ.
Широковская ГЭС

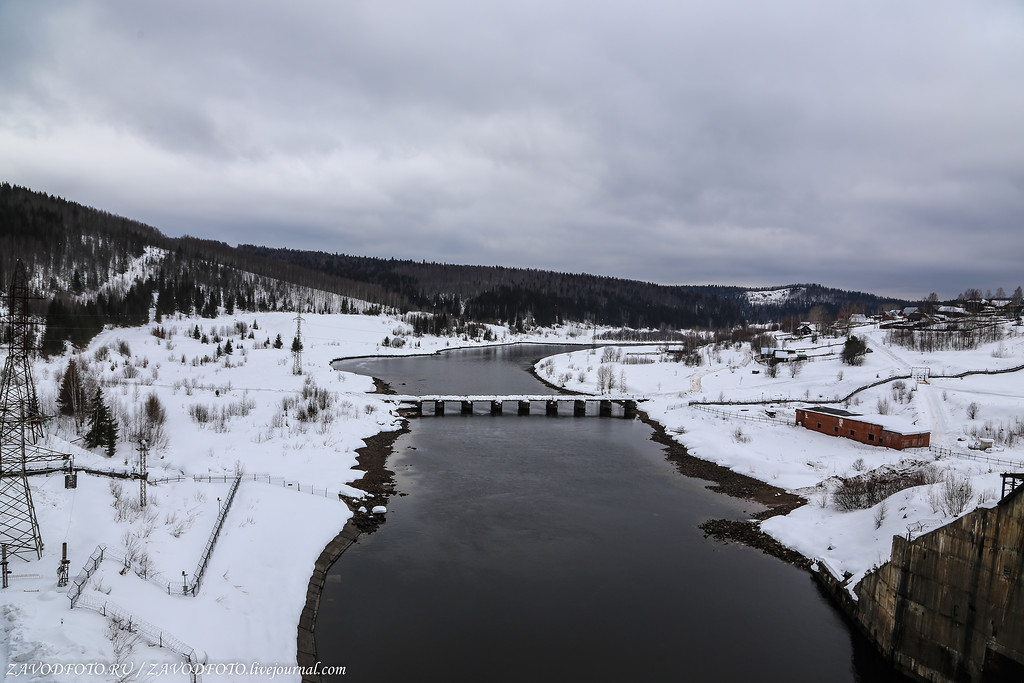

28. Река Косьва
Широковская ГЭС

Подпорные сооружения ГЭС образуют Широковское водохранилище, которое при нормальном подпорном уровне имеет площадь 40,8 км², длину 32,5 км, максимальную ширину 5 км. Полная и полезная ёмкость водохранилища составляет 526 и 363 млн м³ соответственно, что позволяет осуществлять суточное, недельное и сезонное (водохранилище наполняется в половодье и срабатывается в меженный период) регулирование стока. Отметка нормального подпорного уровня водохранилища составляет 206 м над уровнем моря. В водохранилище впадает 11 притоков, наиболее значительные из которых реки Няр, Нюр, Дергачка, Мутная.

А ещё это водохранилище прославилось тем, что сюда упал самый настоящий метеорит. Это произошло 1 февраля 1956 года. В то утро на рассвете местные жители увидели летящий по небу огненно-белый болид, светившийся ярче солнца. Через несколько секунд раздался сильный удар. Как оказалось, метеорит упал почти в центре водохранилища и утонул. По заключениям специалистов, это был железный или железокаменный метеорит весом более 250 килограмм. Но так как достать его так и не удалось, поэтому тайна Широковского метеорита до сих пор остаётся неразгаданной.

29.
Широковская ГЭС

30.
Широковская ГЭС

31. Памятный знак репрессированным калмыкам - строителям Широковской ГЭС. Там ещё надпись есть: «Вечная память фронтовикам-калмыкам, погибшим на строительстве Широковской ГЭС в 1944 - 1945 гг.», но сугробы пока мешают её лицезреть.
Широковская ГЭС

32.
Широковская ГЭС

33. Большое спасибо всей пресс-службе Пермского филиала ПАО «Т Плюс» и лично Артёму Вороненко и Александру Боталову за организацию моего визита! Надо это дело повторить ещё и летом :).
Широковская ГЭС



Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС

Широковская ГЭС


Вся моя ПАО «Т Плюс» история:

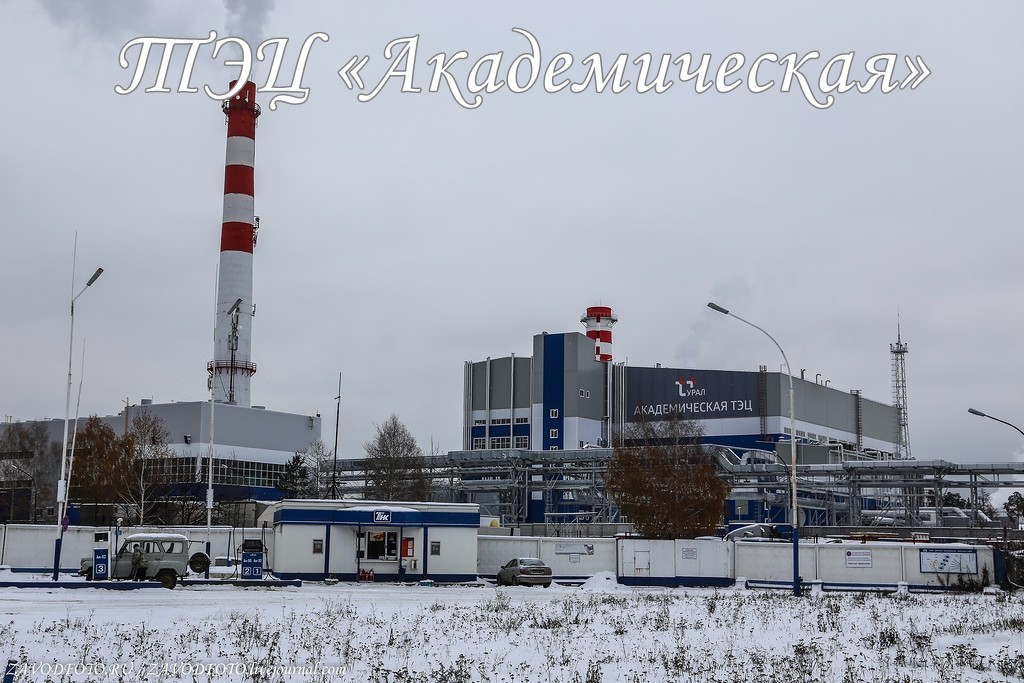

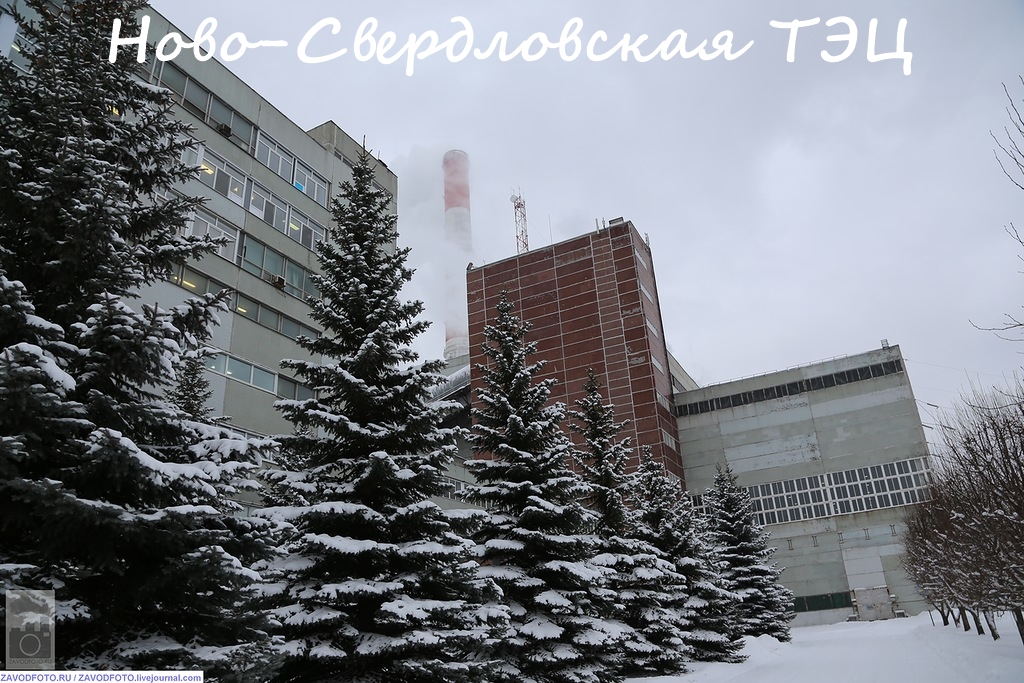

Широковская ГЭС.jpg 2 ТЭЦ «Академическая».jpg Ново-Свердловская ТЭЦ 0_d4862_b3640779_XXL111 0_d4fbb_dd53f437_XXL111
